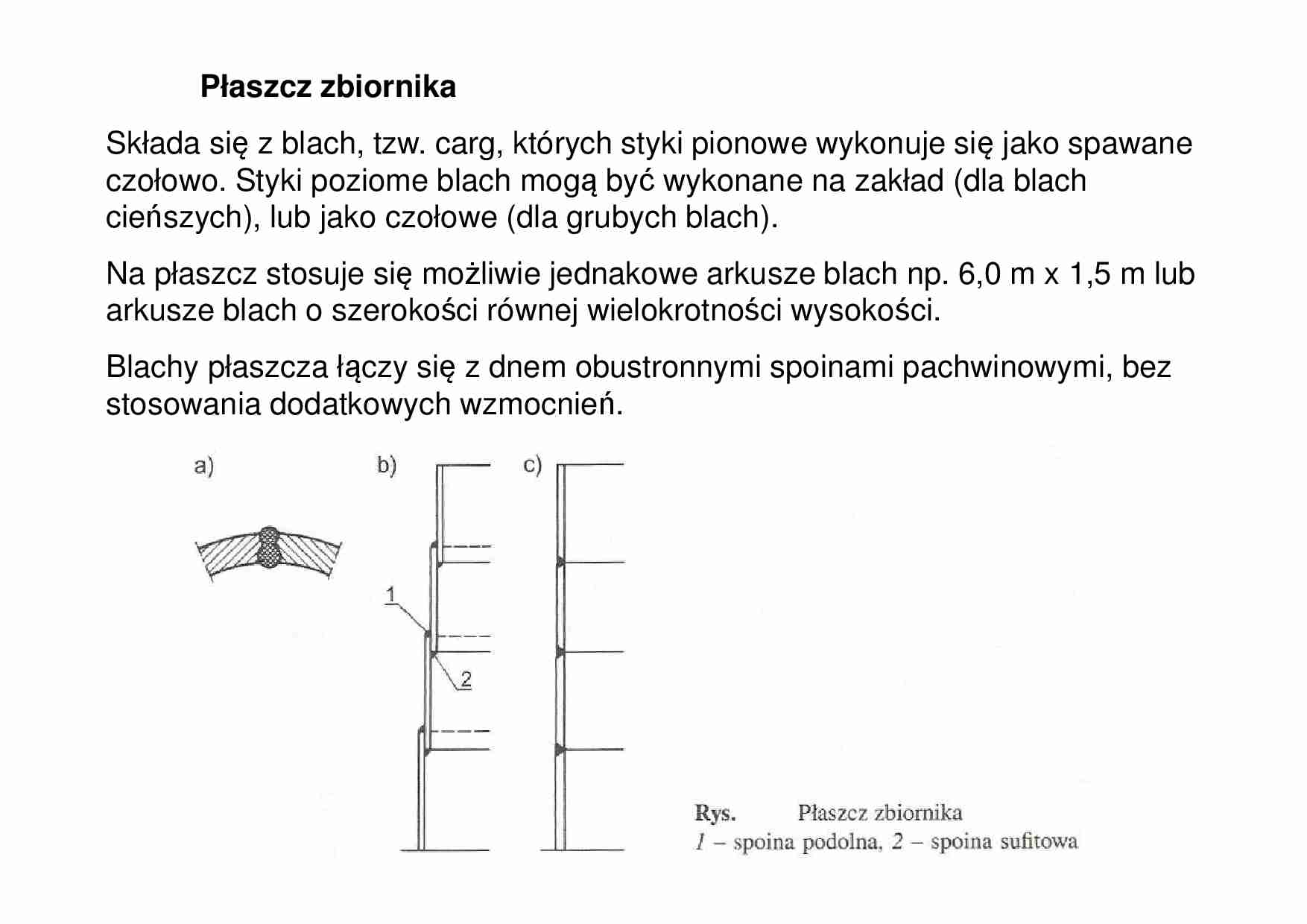

Płaszcz zbiornika
Składa się z blach, tzw. carg, których styki pionowe wykonuje się jako spawane
czołowo. Styki poziome blach mogą być wykonane na zakład (dla blach
cieńszych), lub jako czołowe (dla grubych blach).
Na płaszcz stosuje się możliwie jednakowe arkusze blach np. 6,0 m x 1,5 m lub
arkusze blach o szerokości równej wielokrotności wysokości.
Blachy płaszcza łączy się z dnem obustronnymi spoinami pachwinowymi, bez
stosowania dodatkowych wzmocnień.




Dachy zbiorników
Projektuje się jako kopuły żebrowe o niewielkiej wyniosłości h1/d = 1/10,
gdzie d - średnica zbiornika.
Dawniej stosowano dachy stożkowe, które opierały się na konstrukcji nośnej,
złożonej z promieniście ułożonych wiązarów kratowych.
Poszycie dachu spoczywa na belkach promieniowych (krokwiach) lub
płatwiach, podtrzymywanych przez wiązary dachowe albo przez żebra kopuły
Blachy pokrycia powinny mieć grubość co najmniej 4 mm.

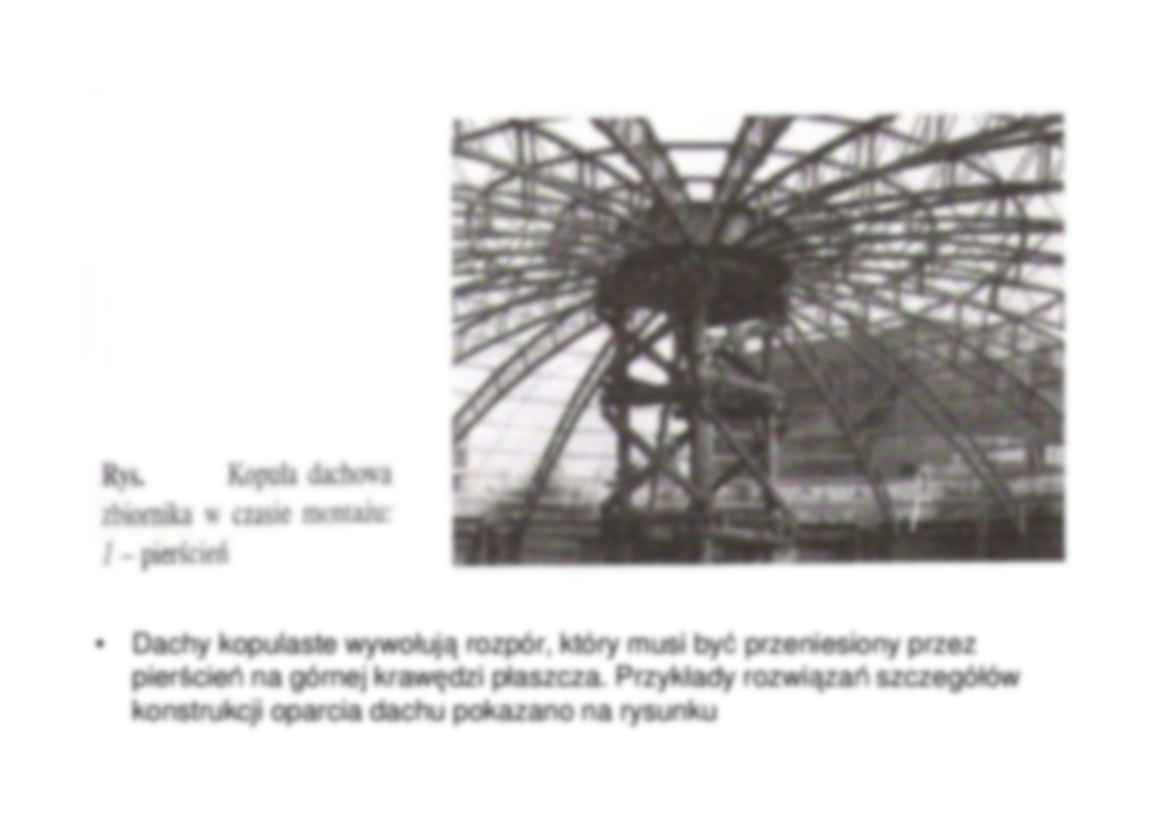

• Dachy kopulaste wywołują rozpór, który musi być przeniesiony przez
pierścień na górnej krawędzi płaszcza. Przykłady rozwiązań szczegółów
konstrukcji oparcia dachu pokazano na rysunku
... zobacz całą notatkę
