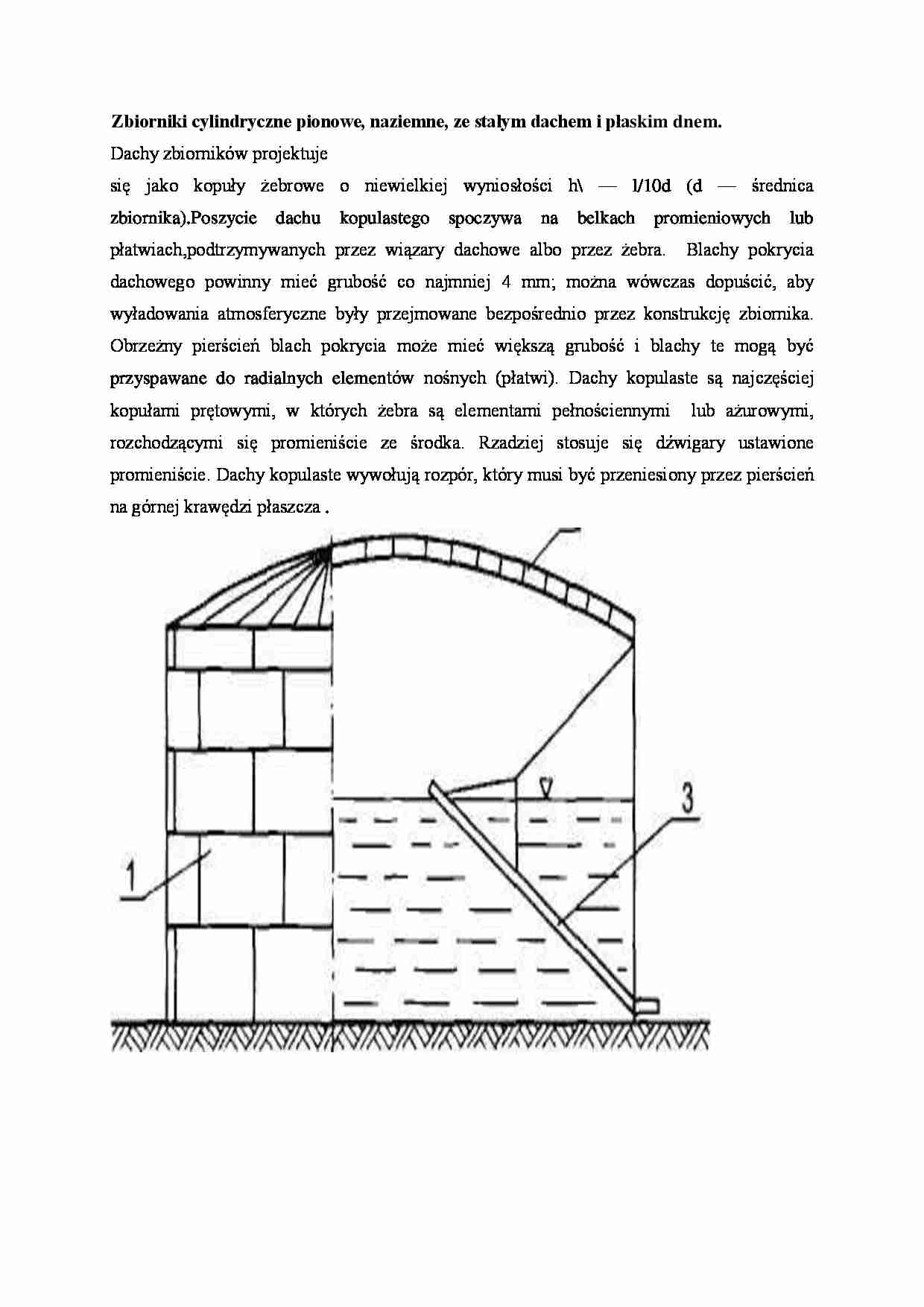

Zbiorniki cylindryczne pionowe - omówienie

Zbiorniki cylindryczne pionowe, naziemne, ze stałym dachem i pła­skim dnem.
Dachy zbiorników projektuje się jako kopuły żebrowe o niewielkiej wynio­słości h\ — l/10d (d — średnica zbiornika).Poszycie dachu kopulastego spoczywa na belkach promieniowych lub płatwiach,podtrzymywanych przez wiązary dachowe albo przez żebra. Blachy pokrycia dachowego powinny mieć grubość co najmniej 4 mm; można wówczas dopuścić, aby wyładowania atmosferyczne były przejmowane bezpo­średnio przez konstrukcję zbiornika. Obrzeżny pierścień blach pokrycia może mieć większą grubość i blachy te mogą być przyspawane do radialnych elemen­tów nośnych (płatwi). Dachy kopulaste są najczęściej kopułami prętowymi, w których żebra są ele­mentami pełnościennymi lub ażurowymi, rozchodzącymi się pro­mieniście ze środka. Rzadziej stosuje się dźwigary ustawione promieniście. Dachy kopulaste wywołują rozpór, który musi być przeniesiony przez pierścień na górnej krawędzi płaszcza .
