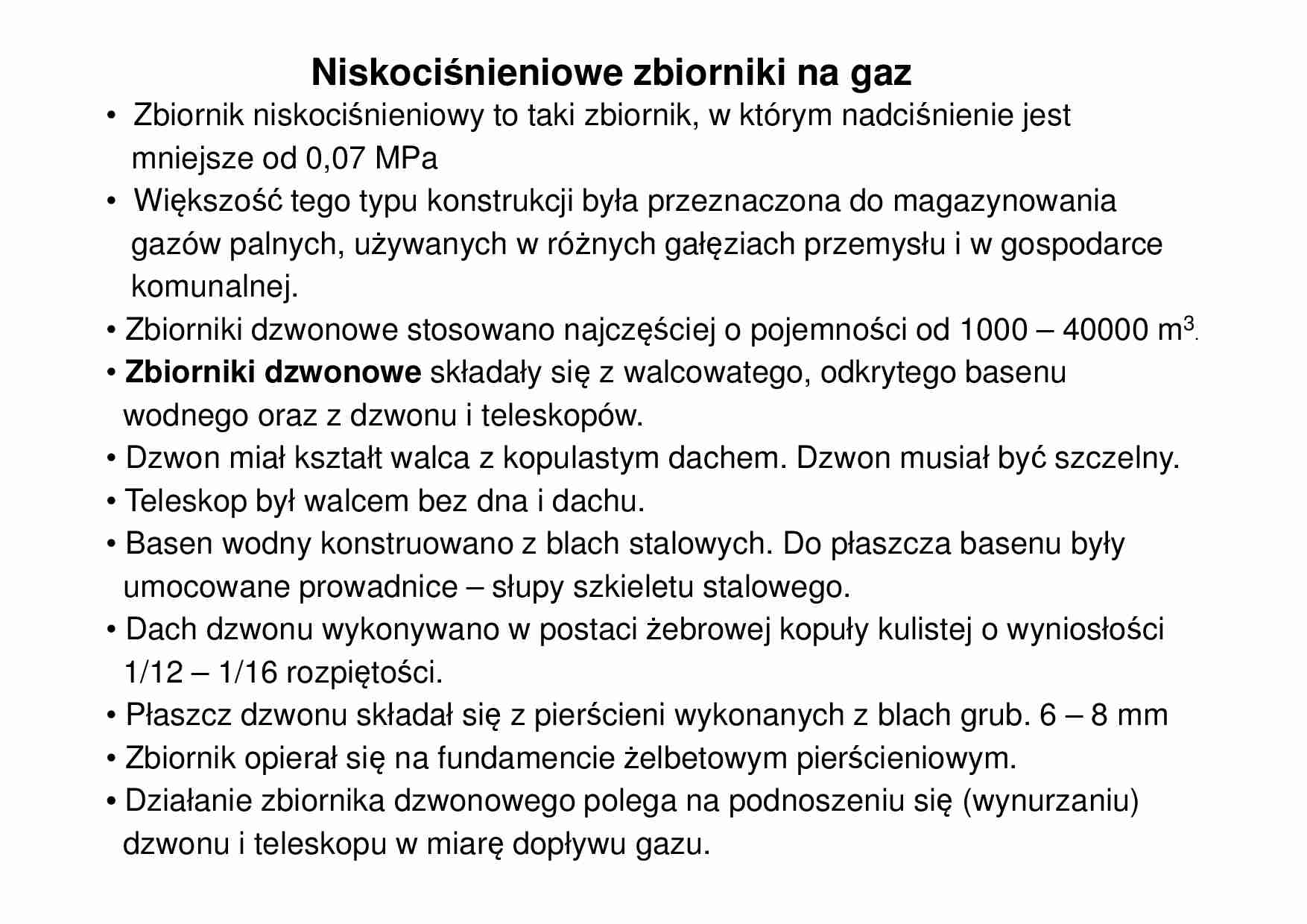

Niskociśnieniowe zbiorniki na gaz
• Zbiornik niskociśnieniowy to taki zbiornik, w którym nadciśnienie jest
mniejsze od 0,07 MPa
• Większość tego typu konstrukcji była przeznaczona do magazynowania
gazów palnych, używanych w różnych gałęziach przemysłu i w gospodarce
komunalnej.

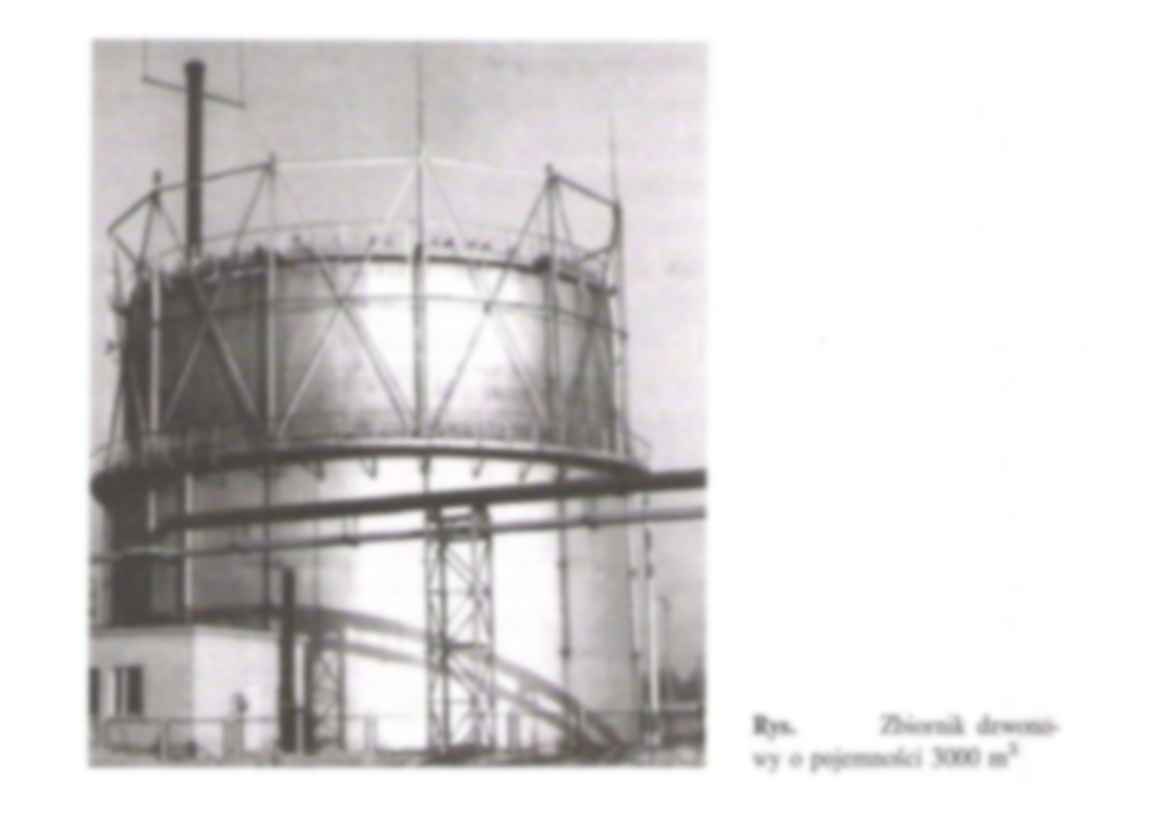

• Zbiorniki dzwonowe stosowano najczęściej o pojemności od 1000 – 40000 m3.
• Zbiorniki dzwonowe składały się z walcowatego, odkrytego basenu
wodnego oraz z dzwonu i teleskopów.
• Dzwon miał kształt walca z kopulastym dachem. Dzwon musiał być szczelny.
• Teleskop był walcem bez dna i dachu.
• Basen wodny konstruowano z blach stalowych. Do płaszcza basenu były
umocowane prowadnice – słupy szkieletu stalowego.
• Dach dzwonu wykonywano w postaci żebrowej kopuły kulistej o wyniosłości
1/12 – 1/16 rozpiętości.
• Płaszcz dzwonu składał się z pierścieni wykonanych z blach grub. 6 – 8 mm
• Zbiornik opierał się na fundamencie żelbetowym pierścieniowym.
• Działanie zbiornika dzwonowego polega na podnoszeniu się (wynurzaniu)
dzwonu i teleskopu w miarę dopływu gazu.
