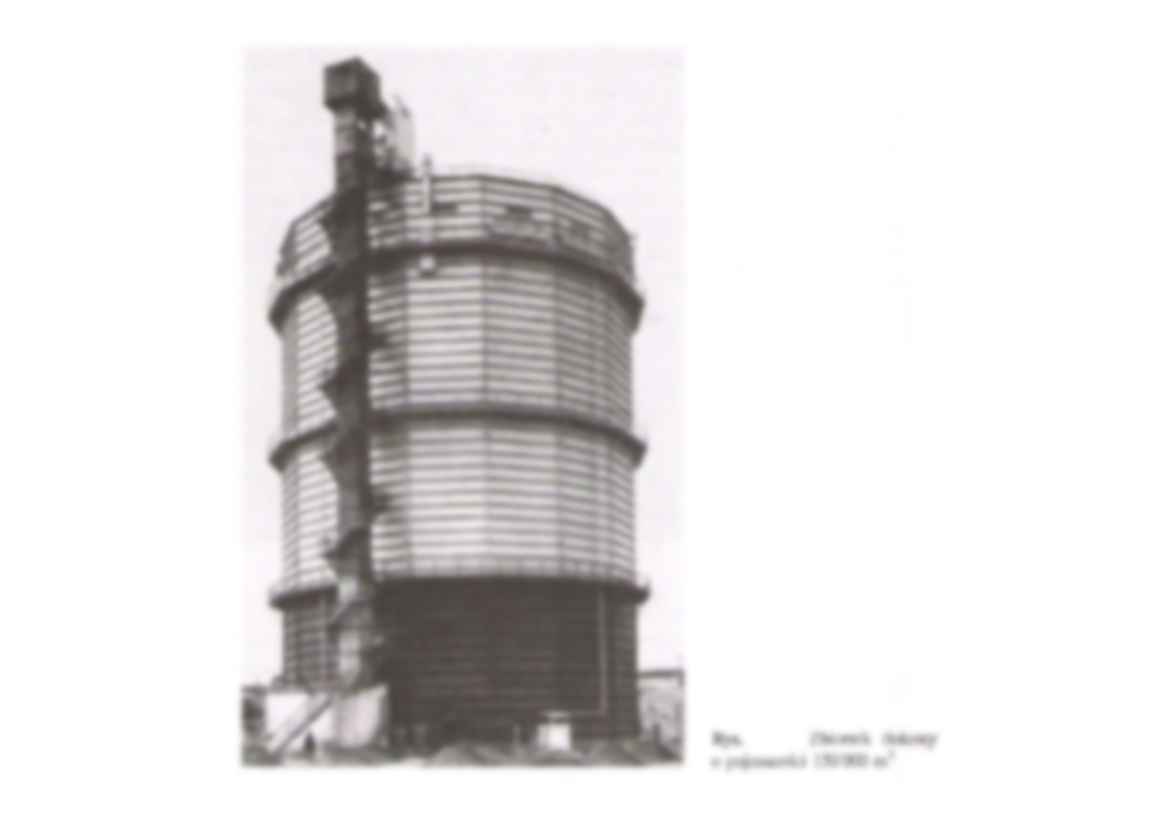

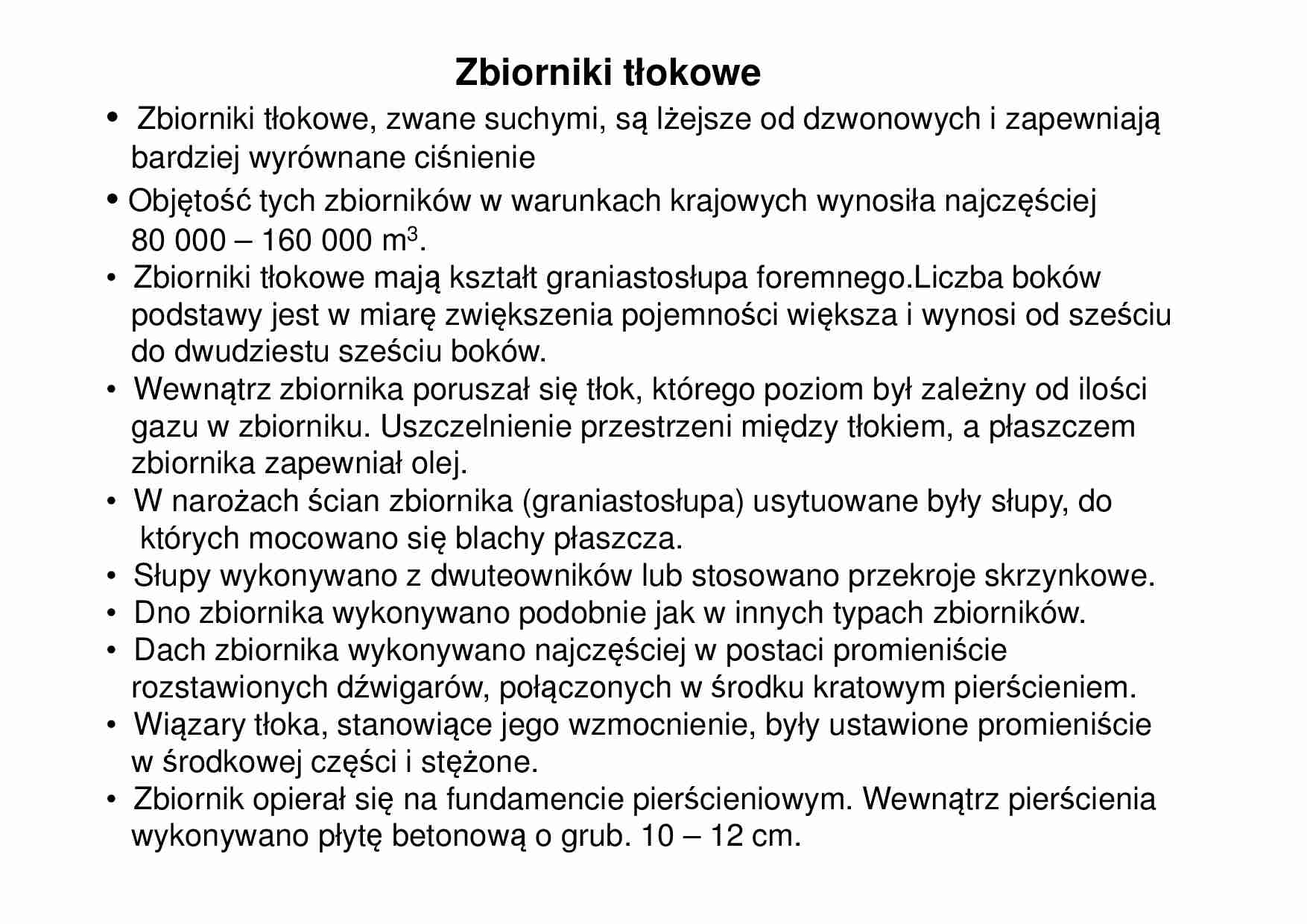

Zbiorniki tłokowe
• Zbiorniki tłokowe, zwane suchymi, są lżejsze od dzwonowych i zapewniają
bardziej wyrównane ciśnienie
• Objętość tych zbiorników w warunkach krajowych wynosiła najczęściej
80 000 – 160 000 m3.

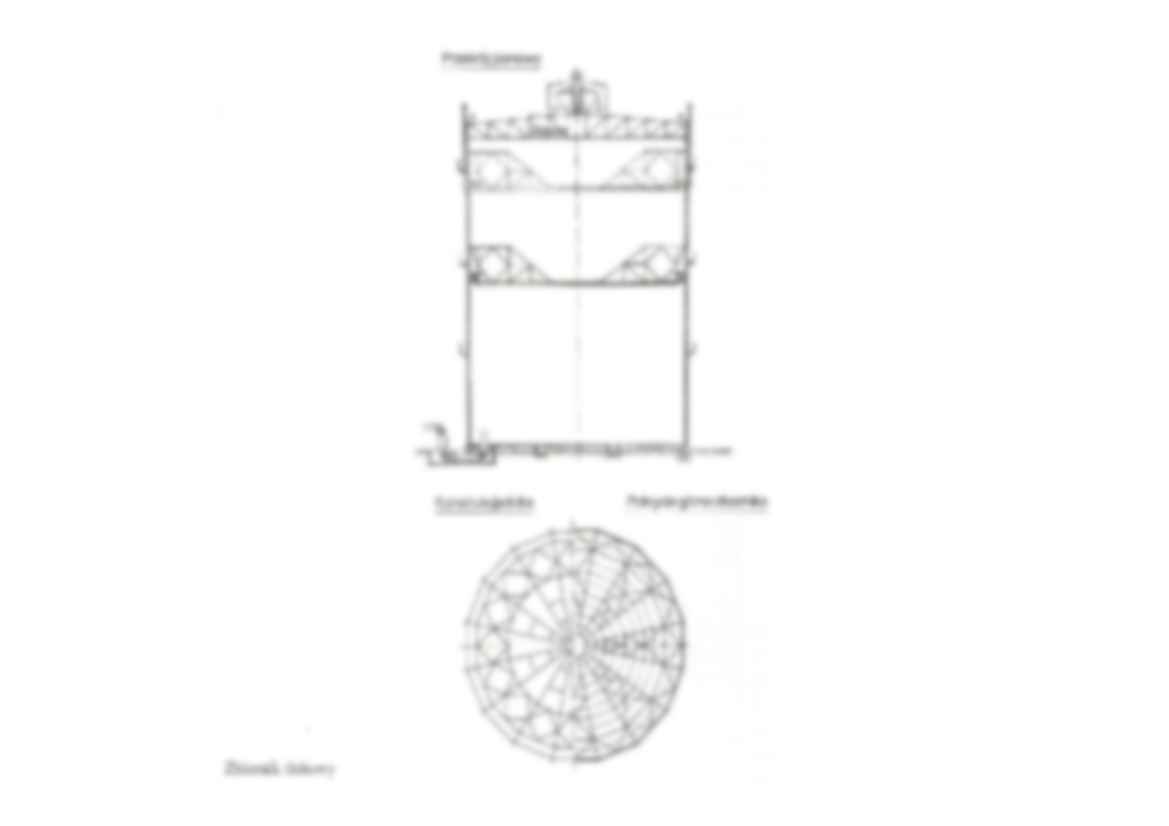

• Zbiorniki tłokowe mają kształt graniastosłupa foremnego.Liczba boków
podstawy jest w miarę zwiększenia pojemności większa i wynosi od sześciu
do dwudziestu sześciu boków.
• Wewnątrz zbiornika poruszał się tłok, którego poziom był zależny od ilości
gazu w zbiorniku. Uszczelnienie przestrzeni między tłokiem, a płaszczem
zbiornika zapewniał olej.
• W narożach ścian zbiornika (graniastosłupa) usytuowane były słupy, do
których mocowano się blachy płaszcza.
• Słupy wykonywano z dwuteowników lub stosowano przekroje skrzynkowe.
• Dno zbiornika wykonywano podobnie jak w innych typach zbiorników.
• Dach zbiornika wykonywano najczęściej w postaci promieniście
rozstawionych dźwigarów, połączonych w środku kratowym pierścieniem.
• Wiązary tłoka, stanowiące jego wzmocnienie, były ustawione promieniście
w środkowej części i stężone.
• Zbiornik opierał się na fundamencie pierścieniowym. Wewnątrz pierścienia
wykonywano płytę betonową o grub. 10 – 12 cm.
