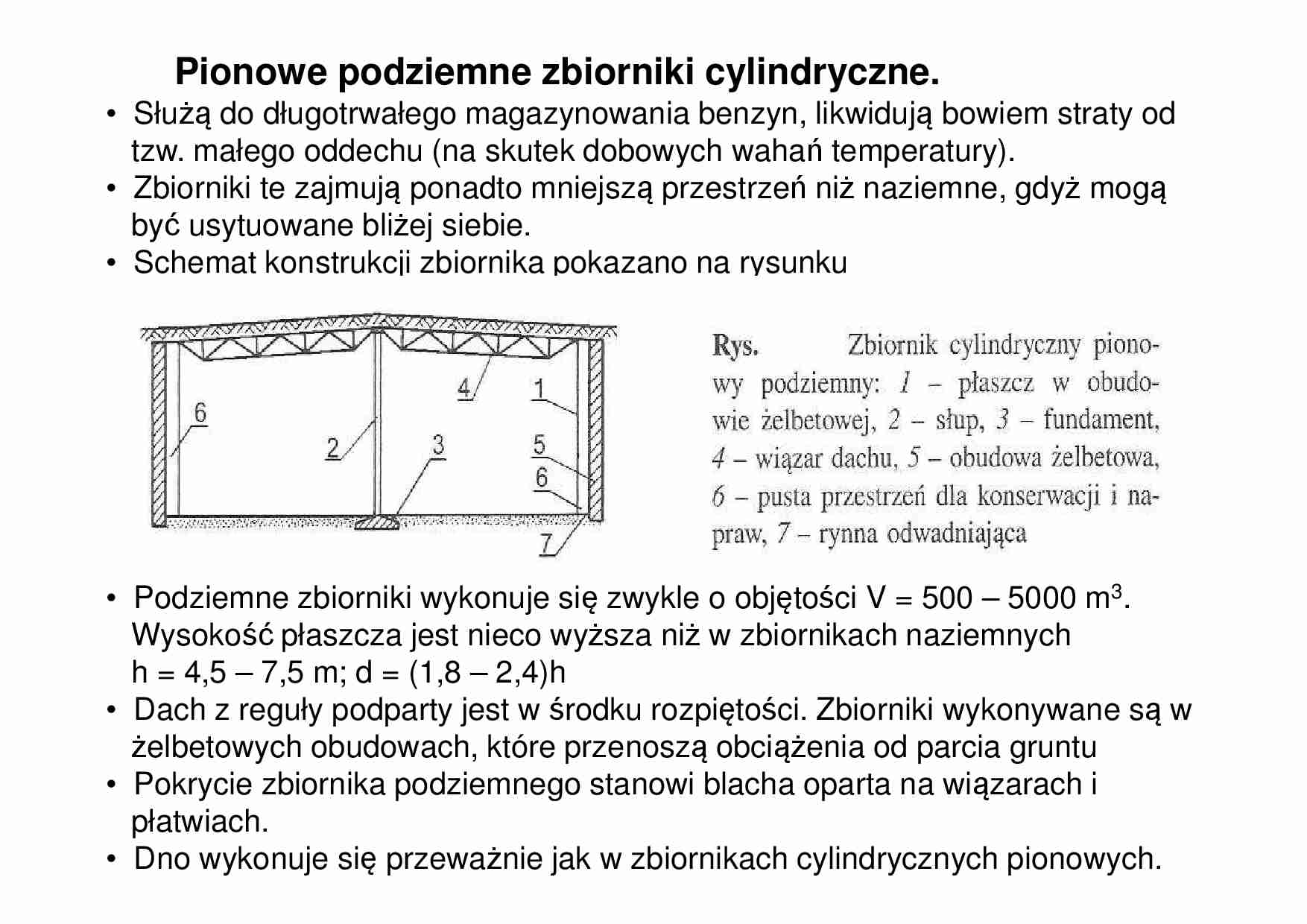

Pionowe podziemne zbiorniki cylindryczne.
• Służą do długotrwałego magazynowania benzyn, likwidują bowiem straty od
tzw. małego oddechu (na skutek dobowych wahań temperatury).
• Zbiorniki te zajmują ponadto mniejszą przestrzeń niż naziemne, gdyż mogą
być usytuowane bliżej siebie.
• Schemat konstrukcji zbiornika pokazano na rysunku
• Podziemne zbiorniki wykonuje się zwykle o objętości V = 500 – 5000 m3.
Wysokość płaszcza jest nieco wyższa niż w zbiornikach naziemnych
h = 4,5 – 7,5 m; d = (1,8 – 2,4)h
• Dach z reguły podparty jest w środku rozpiętości. Zbiorniki wykonywane są w
żelbetowych obudowach, które przenoszą obciążenia od parcia gruntu
• Pokrycie zbiornika podziemnego stanowi blacha oparta na wiązarach i
płatwiach.
• Dno wykonuje się przeważnie jak w zbiornikach cylindrycznych pionowych.
Obliczanie zbiorników cylindrycznych pionowych
• Grubość blach płaszcza wyznacza się w zależności od parcia
hydrostatycznego, przyjmując rzędną z wykresu trójkątnego w odległości 100
lub 300 mm od dolnej krawędzi cargi.
• Przepisy projektowania zalecają , aby grubość płaszcza dobierać
uwzględniając warunek eksploatacji i warunek tzw. próby wodnej.
• Wzory określające te warunki są następujące:
- warunek eksploatacji
- warunek próby wodnej
... zobacz całą notatkę
