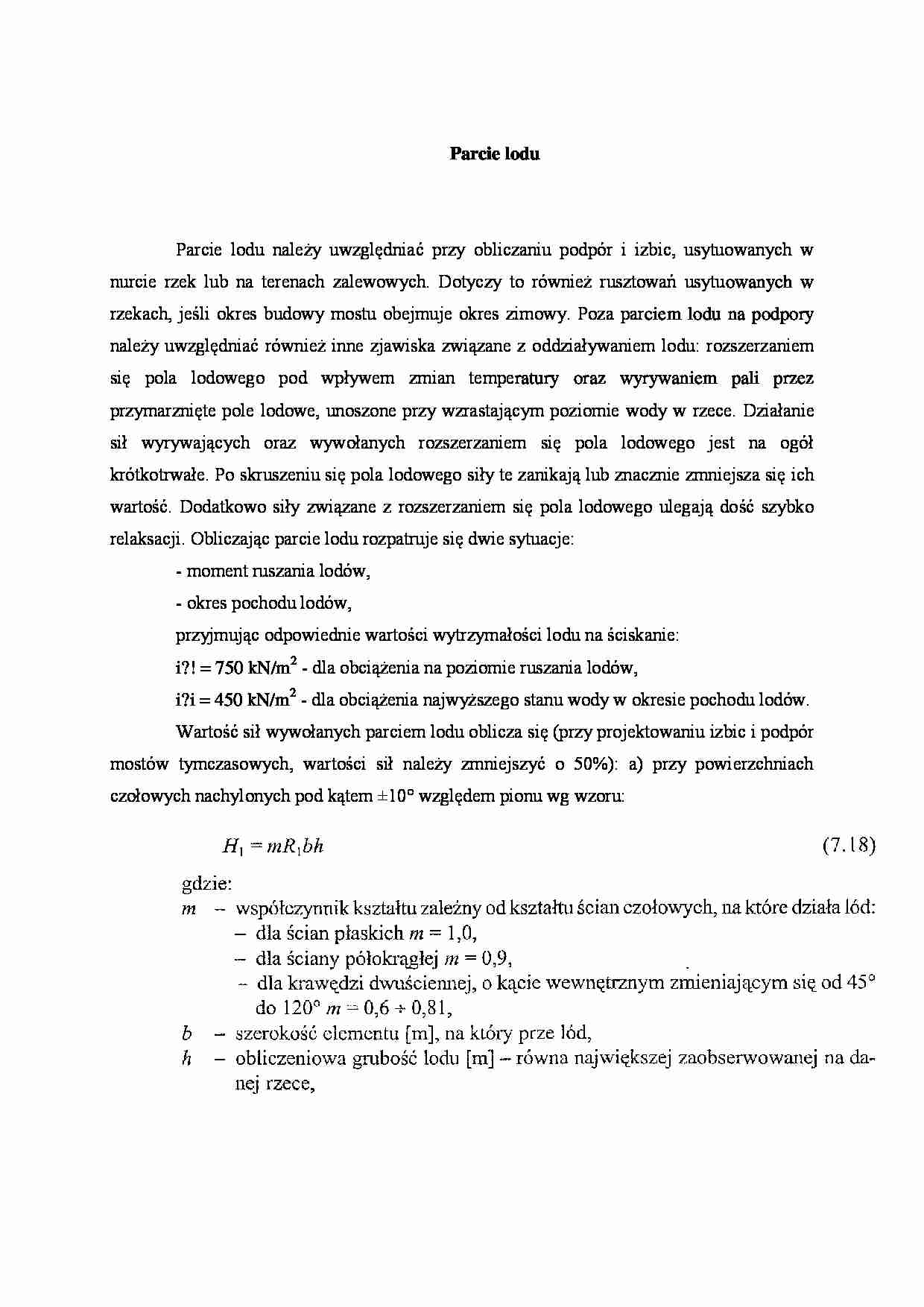

Parcie lodu
Parcie lodu należy uwzględniać przy obliczaniu podpór i izbic, usytuowanych w nurcie rzek lub na terenach zalewowych. Dotyczy to również rusztowań usytuowanych w rzekach, jeśli okres budowy mostu obejmuje okres zimowy. Poza parciem lodu na podpory należy uwzględniać również inne zjawiska związane z oddziaływaniem lodu: rozszerzaniem się pola lodowego pod wpływem zmian temperatury oraz wyrywaniem pali przez przymarznięte pole lodowe, unoszone przy wzrastającym poziomie wody w rzece. Działanie sił wyrywających oraz wywołanych rozszerzaniem się pola lodowego jest na ogół krótkotrwałe. Po skruszeniu się pola lodowego siły te zanikają lub znacznie zmniejsza się ich wartość. Dodatkowo siły związane z rozszerzaniem się pola lodowego ulegają dość szybko relaksacji. Obliczając parcie lodu rozpatruje się dwie sytuacje:
- moment ruszania lodów,
- okres pochodu lodów,
przyjmując odpowiednie wartości wytrzymałości lodu na ściskanie:
i?! = 750 kN/m2 - dla obciążenia na poziomie ruszania lodów,
i?i = 450 kN/m2 - dla obciążenia najwyższego stanu wody w okresie pochodu lodów.
Wartość sił wywołanych parciem lodu oblicza się (przy projektowaniu izbic i podpór mostów tymczasowych, wartości sił należy zmniejszyć o 50%): a) przy powierzchniach czołowych nachylonych pod kątem ±10° względem pionu wg wzoru:
