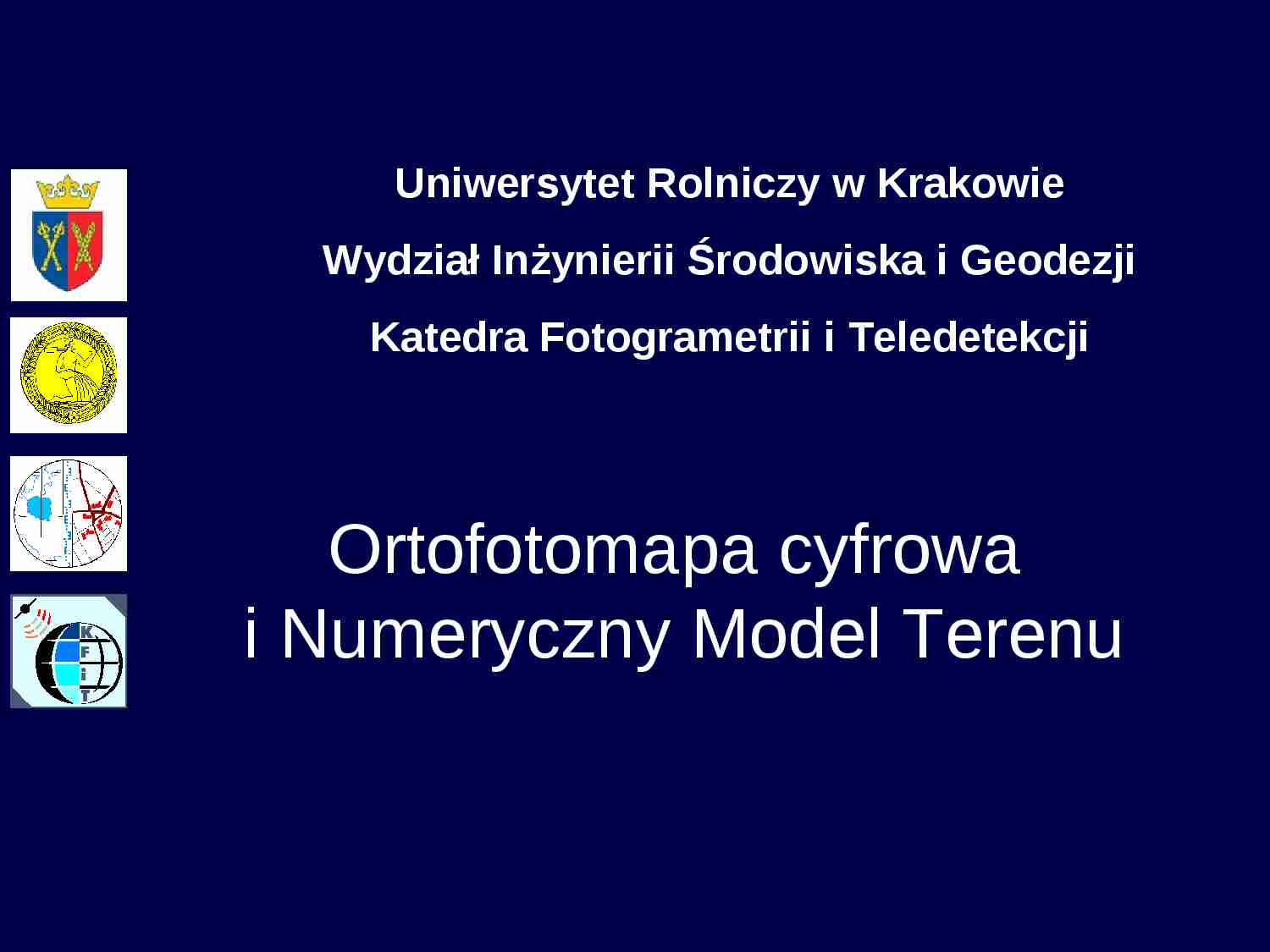

ortofotomapa - strona 1 ortofotomapa - strona 2 ortofotomapa - strona 3

Fragment notatki:




...Aerotriangulacja cyfrowa
Elementy orientacji zewnętrznej zdjęć zostają wyznaczone podczas kameralnego zagęszczenia osnowy polowej (aerotriangulacja).
Aerotriangulacja cyfrowa wykorzystuje korelację obrazów (automatyczne odnajdywanie na zdjęciu fragmentów, które mają największy stopień podobieństwa do przyjętego wzorca).
Obecnie stosowane są dwie metody aerotriangulacji cyfrowej:
1. Metoda półautomatyczna, gdzie operator interaktywnie wybiera jeden punkt wiążący w pobliżu nominalnego położenia w pasie pokrycia podłużnego lub poprzecznego zdjęć lotniczych. Punkt ten transferowany jest metodą korelacji obrazów (image matching) na wszystkie zdjęcia,
na których występuje. W przypadku nie osiągnięcia założonych dokładności operator wybiera inny punkt. Półautomatycznym oprogramowaniem jest np. ISAT stosowany na ImageStation firmy Intergraph oraz Triada na stacji cyfrowej Delta.
2. Metoda automatyczna, gdzie punkty wiążące są automatycznie wybierane, transferowane i mierzone (na wszystkich zdjęciach, na których występują) w dziewięciu nominalnie rozmieszczonych rejonach (oknach). Pomiar odbywa się nie w jednym punkcie, ale w grupie punktów znajdujących się w tych rejonach. Jako punkty wybierane są szczegóły terenowe przy pomocy operatora Förstnera....


...Zastosowanie ortofotomapy
Zastosowanie ortofotomapy dla potrzeb planowania przestrzennego
Ortofotomapa, posiadając właściwości zarówno mapy, jak i zdjęcia lotniczego, może równocześnie spełniać rolę obydwu dokumentów w pracach nad planami zagospodarowania przestrzennego i służyć jako:
bezpośrednie źródło informacji o terenie, jego ukształtowaniu i rozmieszczeniu na nim różnych elementów. Podobnie jak zdjęcie lotnicze, z którego została sporządzona, jest dostępnym źródłem aktualnych danych, a one mogą być uzupełnione wykazami administracyjnymi (zaludnienie, szkolnictwo itp.), pomiarami geodezyjnymi, danymi ekonomicznymi, spisami powszechnymi czy danymi o sposobie zagospodarowania terenu;
kontrola zgodności i kompletności innych źródeł informacji i kontrola zachodzących zmian czy zgodności realizacji założeń obowiązujących planów zagospodarowania przestrzennego;
podkład do kartograficznego przedstawiania wyników prac badawczych i projektów planów zagospodarowania przestrzennego...
