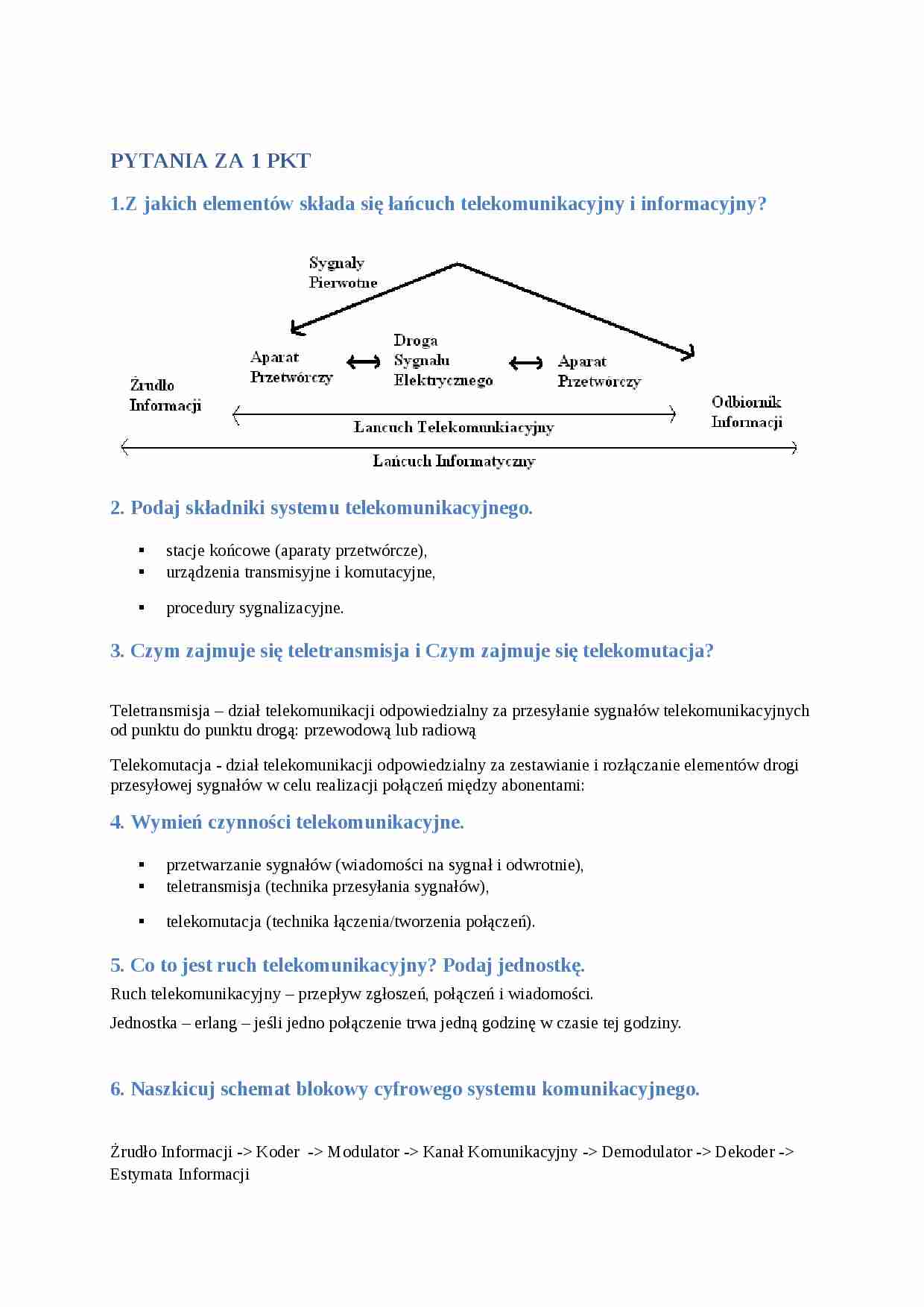

PYTANIA ZA 1 PKT 1.Z jakich elementów składa się łańcuch telekomunikacyjny i informacyjny? 2. Podaj składniki systemu telekomunikacyjnego. stacje końcowe (aparaty przetwórcze), urządzenia transmisyjne i komutacyjne, procedury sygnalizac yjne. 3. Czym zajmuje się teletransmisja i Czym zajmuje się telekomutacja? Teletransmisja - dział telekomunikacji odpowiedzialny za przesyłanie sygnałów telekomunikacyjnych od punktu do punktu drogą: przewodową lub radiową Telekomutacja - dział telekomunikacji odpowiedzialny za zestawianie i rozłączanie elementów drogi przesyłowej sygnałów w celu realizacji połączeń między abonentami:
4. Wymień czynności telekomunikacyjne. przetwarzanie sygnałów (wiadomości na sygnał i odwrotnie), teletransmisja (technika przesyłania sygnałów), telekomutacja (technika łączenia/tworzenia połączeń). 5. Co to jest ruch telekomunikacyjny? Podaj jednostkę. Ruch telekomunikacyjny - przepływ zgłoszeń, połączeń i wiadomości. Jednostka - erlang - jeśli jedno połączenie trwa jedną godzinę w czasie tej godziny. 6. Naszkicuj schemat blokowy cyfrowego systemu komunikacyjnego.
Żrudło Informacji - Koder - Modulator - Kanał Komunikacyjny - Demodulator - Dekoder - Estymata Informacji 7. Jakie znasz modulacje typu ciągłego? Amplitud owe: AM Kątowe: częstotliwości - FM, fazy - PM 8. Na czym polega modulacja kwadraturowa (QAM)? Kwadraturowa modulacja amplitudy jest analogową, dwuwstęgową modulacją, w której sygnał wejściowy złożony z dwóch, ortogonalnych składowych. Ponieważ sygnały sinusa i cosinusa są ortogonalne, możliwe jest odtworzenie sygnałów wejściowych na modulator w torze demodulacji.
9. Naszkicuj widmo sygnału zmodulowanego jednowstęgowo. 10. Na czym polega modulacja FM i PM? Modulacja FM   - modulacja częstotliwości (ang.   Frequency Modulation ) jest modulacją ciągłą, kątową. Częstotliwość chwilowa   f i ( t )   zmienia się liniowo z sygnałem informacyjnym   m ( t ) : f i ( t ) =   f c   +   k f m ( t ),   gdzie   k f   jest współczynnikiem modulacji (czułością częstotliwościową), a   f c   jest częstotliwością nośną. Postać sygnału modulowanego częstotliwościowo jest następująca: . Modulacja PM   - modulacja fazy (ang.   Phase Modulation ) jest modulacją ciągłą, kątową. Kąt   Θ i ( t )   zmienia się liniowo z sygnałem informacyjnym   m ( t ) : Θ i ( t ) = 2 π f c t   +   k p

(…)

… transmitowania przez kanał.
Zwielokrotnienie z podziałem częstotliwości FDM (Frequency-division multiplexing) - używa różnych częstotliwości nośnej dla każdego kanału użytkownika i każdego kierunku transmisji
15. Podaj szybkości próbkowania dźwięku (reszta pytania z odpowiedzią):
w telefonii - 8000 pr/sek
w standardzie CD - 44100 pr/sek
w kamerach cyfrowych DV - 48000 i 32000 pr/sek oraz możliwe, lecz rzadko używane 44100 pr/sek
16. Naszkicuj schemat układu do konwersji szybkości próbkowania.
17. Na czym polega kwantyzacja G.711? Metoda polega na próbkowaniu sygnału z częstotliwością próbkowania 8kHz oraz z rozdzielczością 8 bitów na próbkę (czyli może przechowywać 28 = 32768 możliwych wartości amplitudy fali dźwiękowej na próbkę). Jest to podstawowa norma dla modulacji PCM w telefonii cyfrowej także często…
…(Frequency-division multiple access) - forma multipleksingu sygnałów, umożliwiająca wielu użytkownikom dzielenie się fizycznym kanałem komunikacyjnym, w której wiele sygnałów o pasmach podstawowych modulowanych jest na falach nośnych o różnych częstotliwościach i dodawanych razem aby stworzyć kompleksowy sygnał.
TDMA (Time-division multiple access multiplexing) - typ cyfrowego multipleksingu, pozwalający…
… - Pod spodem wypisujemy ten sam blok przesunięty w prawo o 1 bit. Najmniej znaczący bit odrzucamy. Na początku dopisujemy bit o wartości 0.
Nad odpowiadającymi sobie bitami wykonujemy operację logiczną XOR. Wynik jest wyrazem w kodzie Gray'a.
Binarna sekwencja została podana na układ konwersji szybkości próbkowania. Podaj sygnał wyjściowy w kodzie (np. NRZI, Manchester,2B1Q).
Zakoduj podaną sekwencję w kodzie…
… deszyfracji podstawieniowej z iloczynem, mając dane przesunięcie k oraz alfabet n. Zastosuj algorytm Euklidesa do obliczenia k-1
np. wyraz zakodowany -> XWMIPNUSK k = 9 n - liczba liter alfabetu
Algorytm Euklidesa
k*k-1 - t*n = 1
26 = 2 * 9 + 8
9 = 8 * 1 + 1
8 = 26 - 2 * 9
1 = 9 - 8 * 1
1 = 9 - (26 - 18)
1 = 9 - 26 + 18
1 = 27 -26
27 = 3*9
9*k-1 - 26*t = 1 = > k-1 = 3
np. x f-1(x) = 3*23 mod26 = 17 stąd x…
… Mbit/s
(T1) 1,544 Mbit/s
W wersji europejskiej multipleksuje się jednocześnie 32 kanały (2 pełnią funkcje sterujące i synchronizacyjne, a 30 jest użytecznych dla odbiorcy). Wymaganym pasmem jest więc 2,048 Mbit/s. W wersji amerykańskiej (T1) kanałów użytecznych jest 24 dlatego wymagany jest mniejszy bitstream.
38. Naszkicuj ideę działania CDMA.
Metoda dostępu do medium transmisyjnego polegająca…
