Fragment notatki:

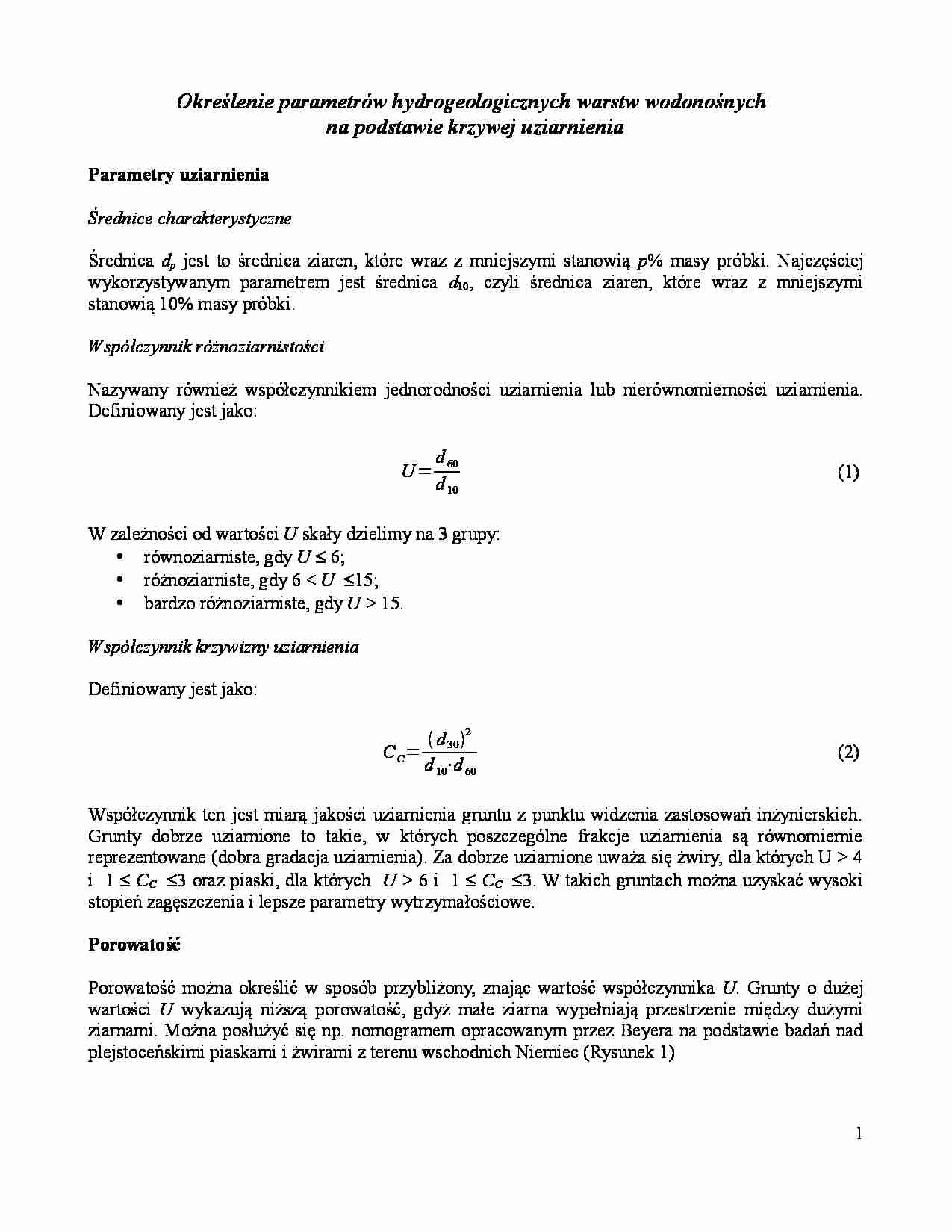

Określenie parametrów hydrogeologicznych warstw wodonośnych  na podstawie krzywej uziarnienia Parametry uziarnienia Średnice charakterystyczne Średnica   dp   jest to średnica ziaren, które wraz z mniejszymi stanowią   p % masy próbki. Najczęściej  wykorzystywanym   parametrem   jest   średnica   d 10,   czyli   średnica   ziaren,   które   wraz   z   mniejszymi  stanowią 10% masy próbki.  Współczynnik różnoziarnistości Nazywany również współczynnikiem jednorodności uziarnienia lub nierównomierności uziarnienia.  Definiowany jest jako: U  = d 60 d  10   (1) W zależności od wartości  U  skały dzielimy na 3 grupy: • równoziarniste, gdy  U   ≤ 6; • różnoziarniste, gdy 6  15. Współczynnik krzywizny uziarnienia Definiowany jest jako: C C =  d  30 2 d 10⋅ d  60   (2) Współczynnik ten jest miarą jakości uziarnienia gruntu z punktu widzenia zastosowań inżynierskich.  Grunty   dobrze   uziarnione   to   takie,   w   których   poszczególne   frakcje   uziarnienia   są   równomiernie  reprezentowane (dobra gradacja uziarnienia). Za dobrze uziarnione uważa się żwiry, dla których U  4  i  1  ≤  CC  ≤ 3 oraz piaski, dla których   U   6 i  1 ≤  CC  ≤ 3. W takich gruntach można uzyskać wysoki  stopień zagęszczenia i lepsze parametry wytrzymałościowe. Porowatość Porowatość można określić w sposób przybliżony, znając wartość współczynnika   U . Grunty o dużej  wartości   U   wykazują niższą porowatość, gdyż małe ziarna wypełniają przestrzenie między dużymi  ziarnami. Można posłużyć się np. nomogramem opracowanym przez Beyera na podstawie badań nad  plejstoceńskimi piaskami i żwirami z terenu wschodnich Niemiec  (Rysunek 1) 1 Współczynnik filtracji W literaturze zaproponowano dużą liczbę wzorów empirycznych wiążących wartości współczynnika  filtracji   z   parametrami   krzywej   uziarnienia.  Wyniki   otrzymane   dla   tej   samej   próbki   przy  pomocy  różnych   wzorów   mogą   znacząco   od   siebie   odbiegać.   Stąd   też   należy   je   traktować   jedynie   jako  przybliżone oszacowanie rzędu wielkości współczynnika filtracji.  We   wszystkich   poniższych   wzorach   k   wyrażone   jest   w   m/dobę   dla   temperatury   wody  10    ° C,   zaś      średnice ziaren podaje się w milimetrach.  Wzór Hazena   Jest to jeden z najszerzej stosowanych i najstarszych wzorów empirycznych (z 1892 roku). Ma postać: ... zobacz całą notatkę
