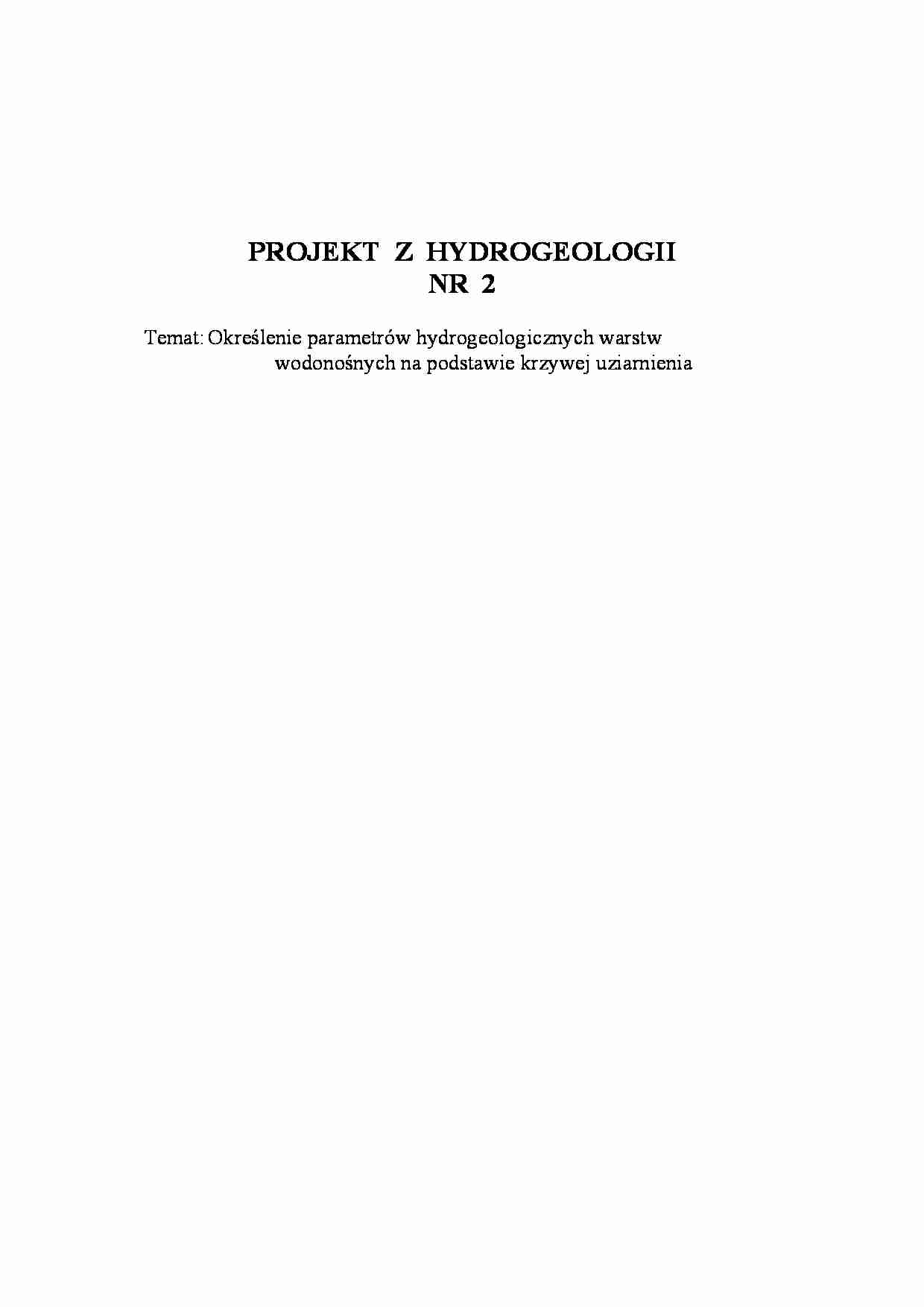

PROJEKT Z HYDROGEOLOGII NR 2 Temat: Określenie parametrów hydrogeologicznych warstw wodonośnych na podstawie krzywej uziarnienia 1. Opis analizy sitowej Analizę sitową wykonujemy, gdy średnica ziarn przekracza 0,07 mm. Przygotowujemy komplet 8 sit o wymiarach boków oczek kwadratowych: 25; 10; 2; 1; 0,5; 0,25; 0,10; 0,071. Sita powinny być tak zestawione, aby najwyżej znalazło się sito o największym wymiarze boku oczek, a pod nim sita o kolejno coraz mniejszych oczkach. Pod sitem dolnym należy umieścić płaskie naczynie do zbierania przesiewu. Na sito górne wsypujemy badaną próbkę gruntu i przykrywamy je szczelnym wieczkiem. Zestaw sit umieszczamy na wstrząsarce i uruchamiamy na 5 minut. W warunkach polowych dopuszczalne jest wykonywanie ręcznego wstrząsania. Po zakończeniu przesiewania próbki, każdą frakcję zatrzymaną na poszczególnych sitach i denku ważymy i obliczamy procentową zawartość każdej frakcji. 2. Wzory użyte do obliczeń Współczynnik nierównomierności uziarnienia 10 60 d d U = Wzór Hazena 2 10 10 d c k ⋅ = Wg Lange’go ) 03 , 0 7 , 0 ( 2 10 t d c k t ⋅ + ⋅ ⋅ = Wzór amerykański 3 , 2 20 10 36 , 0 d k ⋅ = Wzór Seelheima 2 50 10 357 , 0 d k ⋅ = Wzór Slichtera η 1 3 , 88 2 10 ⋅ ⋅ ⋅ = m d k t Wzór Kozerskiego 5 60 2 2 10 174 , 0 342 , 0 027 , 0 d d U U d N N = = ⋅ + = µ Wzór Biecińskiego 7 117 , 0 k = µ 4. Wnioski Na podstawie otrzymanego współczynnika filtracji określono charakter przepuszczalności jako dobry. Występują piaski gruboziarniste lekko ilaste, piaski średnio- i różnoziarniste, skały masywne z gęstą siecią drobnych szczelin. Na podstawie współczynnika odsączalności określono rodzaj skały jako piasek średnioziarnisty. Document Outline PROJEKT Z HYDROGEOLOGII Temat: Określenie parametrów hydrogeologicznych warstw
