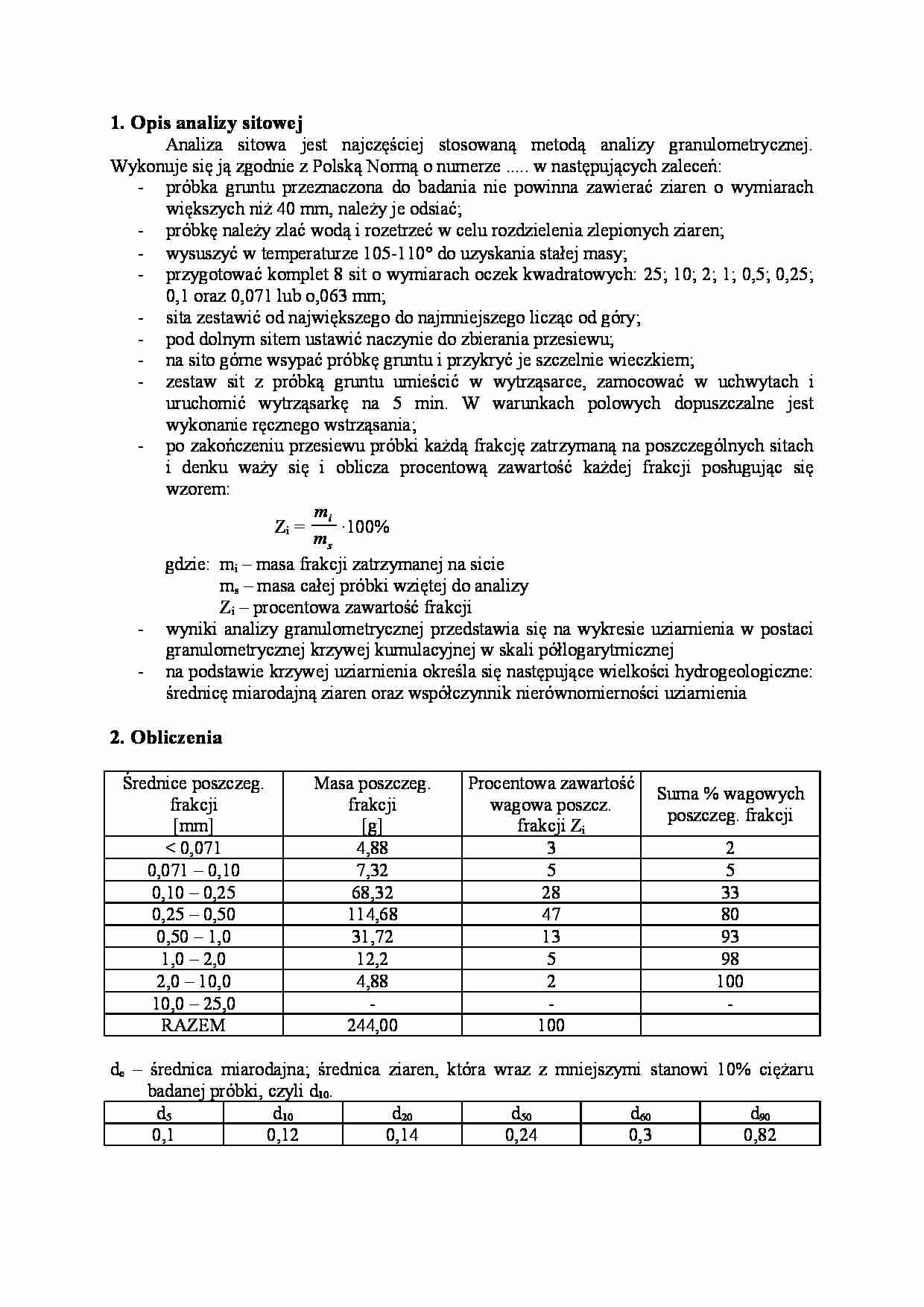

1. Opis analizy sitowej Analiza sitowa jest najczęściej stosowaną metodą analizy granulometrycznej. Wykonuje się ją zgodnie z Polską Normą o numerze ..... w następujących zaleceń: - próbka gruntu przeznaczona do badania nie powinna zawierać ziaren o wymiarach większych niż 40 mm, należy je odsiać; - próbkę należy zlać wodą i rozetrzeć w celu rozdzielenia zlepionych ziaren; - wysuszyć w temperaturze 105-110 ° do uzyskania stałej masy; - przygotować komplet 8 sit o wymiarach oczek kwadratowych: 25; 10; 2; 1; 0,5; 0,25; 0,1 oraz 0,071 lub o,063 mm; - sita zestawić od największego do najmniejszego licząc od góry; - pod dolnym sitem ustawić naczynie do zbierania przesiewu; - na sito górne wsypać próbkę gruntu i przykryć je szczelnie wieczkiem; - zestaw sit z próbką gruntu umieścić w wytrząsarce, zamocować w uchwytach i uruchomić wytrząsarkę na 5 min. W warunkach polowych dopuszczalne jest wykonanie ręcznego wstrząsania; - po zakończeniu przesiewu próbki każdą frakcję zatrzymaną na poszczególnych sitach i denku waży się i oblicza procentową zawartość każdej frakcji posługując się wzorem: Zi = s i m m ·100% gdzie: mi – masa frakcji zatrzymanej na sicie ms – masa całej próbki wziętej do analizy Zi – procentowa zawartość frakcji - wyniki analizy granulometrycznej przedstawia się na wykresie uziarnienia w postaci granulometrycznej krzywej kumulacyjnej w skali półlogarytmicznej - na podstawie krzywej uziarnienia określa się następujące wielkości hydrogeologiczne: średnicę miarodajną ziaren oraz współczynnik nierównomierności uziarnienia 2. Obliczenia Średnice poszczeg. frakcji [mm] Masa poszczeg. frakcji [g] Procentowa zawartość wagowa poszcz. frakcji Zi Suma % wagowych poszczeg. frakcji
(…)
…
d90
0,1
0,12
0,14
0,24
0,3
0,82
U=
d 60
d10
U – współczynnik nierównomierności
U = 2,5
- uziarnienie równomierne
d10 ⋅ d 90
Współczynnik Kollisa
Cd =
2
d 50
Cd = 1,71
- dominacja frakcji gruboziarnistych
2.1 Określenie współczynników filtracji
a) wzór Hazena
k10 = c·d102; [m/dobę]
k10 – współczynnik filtracji przy temperaturze 10°C
c – liczbowy współczynnik zależny od jednorodności uziarnienia
c…
