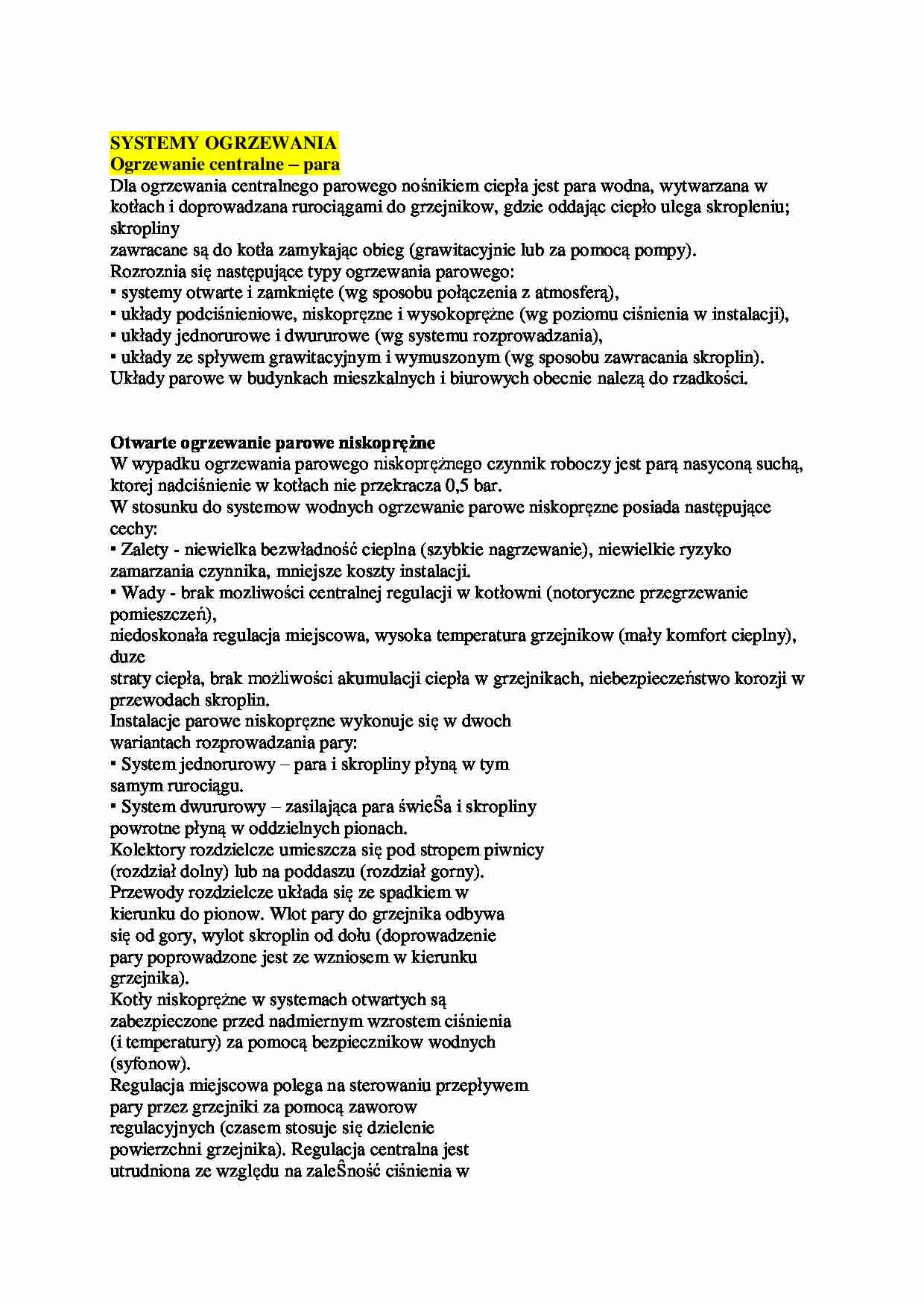

Ogrzewanie centralne-para - strona 1 Ogrzewanie centralne-para - strona 2

Fragment notatki:

  SYSTEMY OGRZEWANIA  Ogrzewanie centralne – para  Dla ogrzewania centralnego parowego nośnikiem ciepła jest para wodna, wytwarzana w  kotłach i doprowadzana rurociągami do grzejnikow, gdzie oddając ciepło ulega skropleniu;  skropliny  zawracane są do kotła zamykając obieg (grawitacyjnie lub za pomocą pompy).  Rozroznia się następujące typy ogrzewania parowego:  • systemy otwarte i zamknięte (wg sposobu połączenia z atmosferą),  • układy podciśnieniowe, niskopręzne i wysokoprężne (wg poziomu ciśnienia w instalacji),  • układy jednorurowe i dwururowe (wg systemu rozprowadzania),  • układy ze spływem grawitacyjnym i wymuszonym (wg sposobu zawracania skroplin).  Układy parowe w budynkach mieszkalnych i biurowych obecnie nalezą do rzadkości.      Otwarte ogrzewanie parowe niskoprężne  W wypadku ogrzewania parowego niskoprężnego czynnik roboczy jest parą nasyconą suchą,  ktorej nadciśnienie w kotłach nie przekracza 0,5 bar.  W stosunku do systemow wodnych ogrzewanie parowe niskopręzne posiada następujące  cechy:  • Zalety - niewielka bezwładność cieplna (szybkie nagrzewanie), niewielkie ryzyko  zamarzania czynnika, mniejsze koszty instalacji.  • Wady - brak mozliwości centralnej regulacji w kotłowni (notoryczne przegrzewanie  pomieszczeń),  niedoskonała regulacja miejscowa, wysoka temperatura grzejnikow (mały komfort cieplny),  duze  straty ciepła, brak możliwości akumulacji ciepła w grzejnikach, niebezpieczeństwo korozji w  przewodach skroplin.  Instalacje parowe niskopręzne wykonuje się w dwoch  wariantach rozprowadzania pary:  • System jednorurowy – para i skropliny płyną w tym  samym rurociągu.  • System dwururowy – zasilająca para świeŜa i skropliny  powrotne płyną w oddzielnych pionach.  Kolektory rozdzielcze umieszcza się pod stropem piwnicy  (rozdział dolny) lub na poddaszu (rozdział gorny).  Przewody rozdzielcze układa się ze spadkiem w  kierunku do pionow. Wlot pary do grzejnika odbywa  się od gory, wylot skroplin od dołu (doprowadzenie  pary poprowadzone jest ze wzniosem w kierunku  grzejnika).  Kotły niskoprężne w systemach otwartych są  zabezpieczone przed nadmiernym wzrostem ciśnienia  (i temperatury) za pomocą bezpiecznikow wodnych  (syfonow).  Regulacja miejscowa polega na sterowaniu przepływem  pary przez grzejniki za pomocą zaworow  regulacyjnych (czasem stosuje się dzielenie  powierzchni grzejnika). Regulacja centralna jest  utrudniona ze względu na zaleŜność ciśnienia w  instalacji od temperatury zasilania (bezpośrednia  zalezność zjawisk przepływowych od zjawisk cieplnych).          ... zobacz całą notatkę
