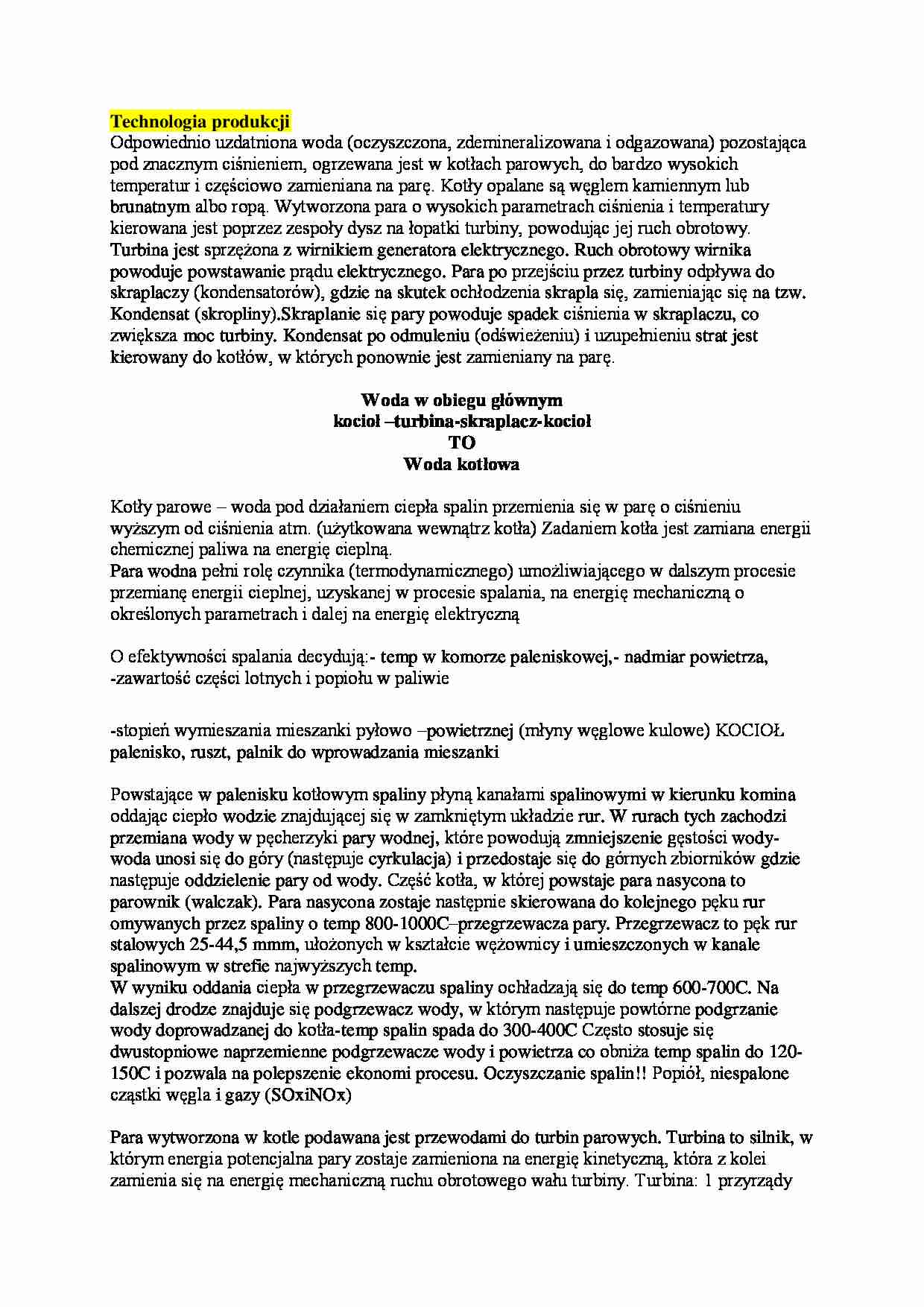

Technologia produkcji elektrociepłowni - omówienie  - strona 1 Technologia produkcji elektrociepłowni - omówienie  - strona 2 Technologia produkcji elektrociepłowni - omówienie  - strona 3

Fragment notatki:

Technologia produkcji   Odpowiednio uzdatniona woda (oczyszczona, zdemineralizowana i odgazowana) pozostająca  pod znacznym ciśnieniem, ogrzewana jest w kotłach parowych, do bardzo wysokich  temperatur i częściowo zamieniana na parę. Kotły opalane są węglem kamiennym lub  brunatnym albo ropą. Wytworzona para o wysokich parametrach ciśnienia i temperatury  kierowana jest poprzez zespoły dysz na łopatki turbiny, powodując jej ruch obrotowy.  Turbina jest sprzężona z wirnikiem generatora elektrycznego. Ruch obrotowy wirnika  powoduje powstawanie prądu elektrycznego. Para po przejściu przez turbiny odpływa do  skraplaczy (kondensatorów), gdzie na skutek ochłodzenia skrapla się, zamieniając się na tzw.  Kondensat (skropliny).Skraplanie się pary powoduje spadek ciśnienia w skraplaczu, co  zwiększa moc turbiny. Kondensat po odmuleniu (odświeżeniu) i uzupełnieniu strat jest  kierowany do kotłów, w których ponownie jest zamieniany na parę.    Woda w obiegu głównym   kocioł –turbina-skraplacz-kocioł   TO   Woda kotłowa    Kotły parowe – woda pod działaniem ciepła spalin przemienia się w parę o ciśnieniu  wyższym od ciśnienia atm. (użytkowana wewnątrz kotła) Zadaniem kotła jest zamiana energii  chemicznej paliwa na energię cieplną.  Para wodna pełni rolę czynnika (termodynamicznego) umożliwiającego w dalszym procesie  przemianę energii cieplnej, uzyskanej w procesie spalania, na energię mechaniczną o  określonych parametrach i dalej na energię elektryczną    O efektywności spalania decydują:- temp w komorze paleniskowej,- nadmiar powietrza,  -zawartość części lotnych i popiołu w paliwie  -stopień wymieszania mieszanki pyłowo –powietrznej (młyny węglowe kulowe) KOCIOŁ  palenisko, ruszt, palnik do wprowadzania mieszanki    Powstające w palenisku kotłowym spaliny płyną kanałami spalinowymi w kierunku komina  oddając ciepło wodzie znajdującej się w zamkniętym układzie rur. W rurach tych zachodzi  przemiana wody w pęcherzyki pary wodnej, które powodują zmniejszenie gęstości wody- woda unosi się do góry (następuje cyrkulacja) i przedostaje się do górnych zbiorników gdzie  następuje oddzielenie pary od wody. Część kotła, w której powstaje para nasycona to  parownik (walczak). Para nasycona zostaje następnie skierowana do kolejnego pęku rur  omywanych przez spaliny o temp 800-1000C–przegrzewacza pary. Przegrzewacz to pęk rur  stalowych 25-44,5 mmm, ułożonych w kształcie wężownicy i umieszczonych w kanale  spalinowym w strefie najwyższych temp.  W wyniku oddania ciepła w przegrzewaczu spaliny ochładzają się do temp 600-700C. Na

(…)

… oddania ciepła w przegrzewaczu spaliny ochładzają się do temp 600-700C. Na
dalszej drodze znajduje się podgrzewacz wody, w którym następuje powtórne podgrzanie
wody doprowadzanej do kotła-temp spalin spada do 300-400C Często stosuje się
dwustopniowe naprzemienne podgrzewacze wody i powietrza co obniża temp spalin do 120150C i pozwala na polepszenie ekonomi procesu. Oczyszczanie spalin!! Popiół…
... zobacz całą notatkę
