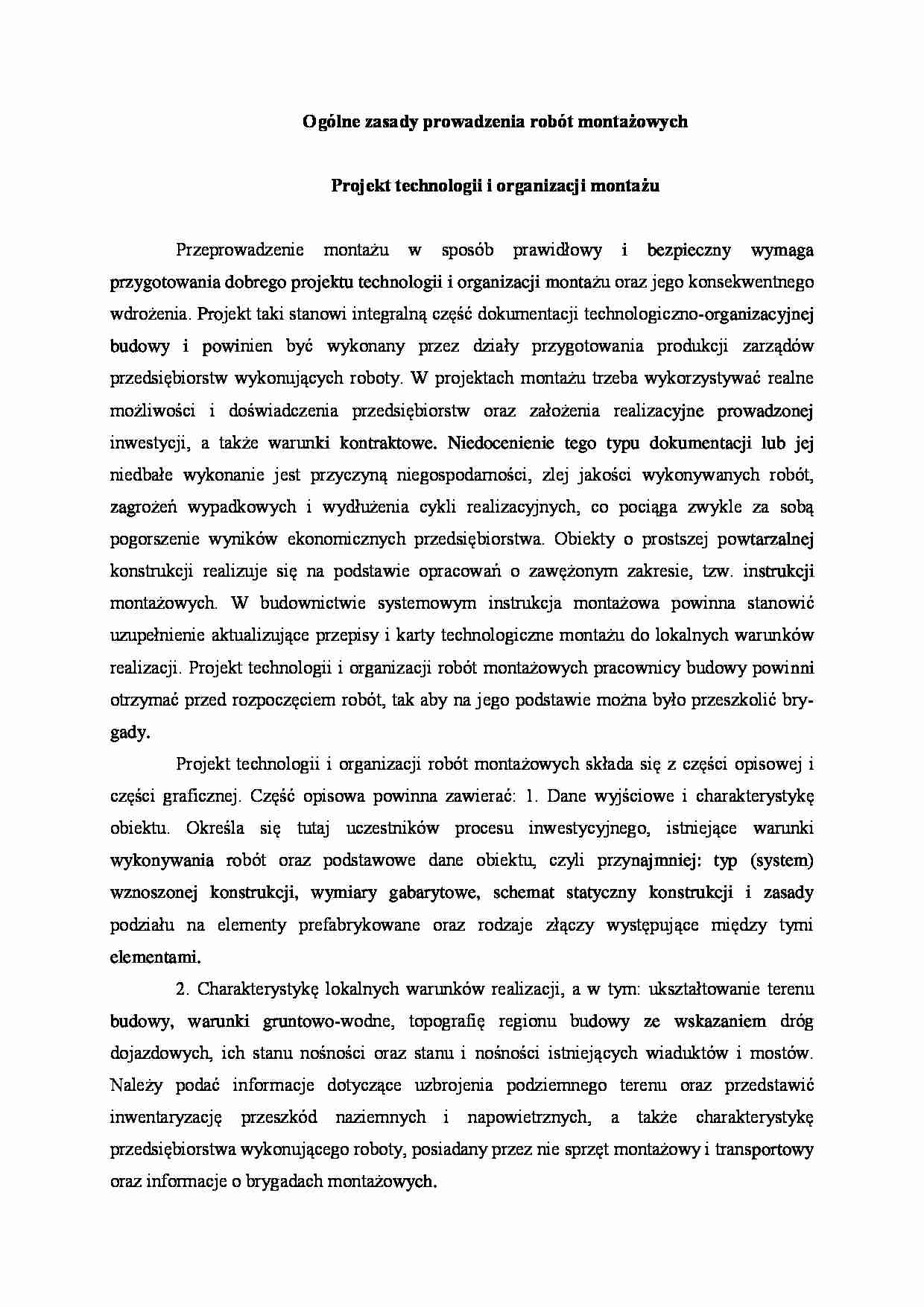

Ogólne zasady prowadzenia robót montażowych
Projekt technologii i organizacji montażu
Przeprowadzenie montażu w sposób prawidłowy i bezpieczny wymaga przygotowania dobrego projektu technologii i organizacji montażu oraz jego konsekwentnego wdrożenia. Projekt taki stanowi integralną część dokumentacji technologiczno-organizacyjnej budowy i powinien być wykonany przez działy przygotowania produkcji zarządów przedsiębiorstw wykonujących roboty. W projektach montażu trzeba wykorzystywać realne możliwości i doświadczenia przedsiębiorstw oraz założenia realizacyjne prowadzonej inwestycji, a także warunki kontraktowe. Niedocenienie tego typu dokumentacji lub jej niedbałe wykonanie jest przyczyną niegospodarności, zlej jakości wykonywanych robót, zagrożeń wypadkowych i wydłużenia cykli realizacyjnych, co pociąga zwykle za sobą pogorszenie wyników ekonomicznych przedsiębiorstwa. Obiekty o prostszej powtarzalnej konstrukcji realizuje się na podstawie opracowań o zawężonym zakresie, tzw. instrukcji montażowych. W budownictwie systemowym instrukcja montażowa powinna stanowić uzupełnienie aktualizujące przepisy i karty technologiczne montażu do lokalnych warunków realizacji. Projekt technologii i organizacji robót montażowych pracownicy budowy powinni otrzymać przed rozpoczęciem robót, tak aby na jego podstawie można było przeszkolić brygady.
Projekt technologii i organizacji robót montażowych składa się z części opisowej i części graficznej. Część opisowa powinna zawierać: 1. Dane wyjściowe i charakterystykę obiektu. Określa się tutaj uczestników procesu inwestycyjnego, istniejące warunki wykonywania robót oraz podstawowe dane obiektu, czyli przynajmniej: typ (system) wznoszonej konstrukcji, wymiary gabarytowe, schemat statyczny konstrukcji i zasady podziału na elementy prefabrykowane oraz rodzaje złączy występujące między tymi elementami.
2. Charakterystykę lokalnych warunków realizacji, a w tym: ukształtowanie terenu budowy, warunki gruntowo-wodne, topografię regionu budowy ze wskazaniem dróg dojazdowych, ich stanu nośności oraz stanu i nośności istniejących wiaduktów i mostów. Należy podać informacje dotyczące uzbrojenia podziemnego terenu oraz przedstawić inwentaryzację przeszkód naziemnych i napowietrznych, a także charakterystykę przedsiębiorstwa wykonującego roboty, posiadany przez nie sprzęt montażowy i transportowy oraz informacje o brygadach montażowych.
3. Zestawienie prefabrykatów. Jest to właściwie element charakterystyki technicznej obiektu, ale ze względu na znaczenie tego dokumentu traktuje się go osobno. Zestawienie prefabrykatów powinno zawierać wszystkie elementy, jakie podlegają montażowi. Wykonuje się je w formie tabelarycznej. W tablicy są wpisane wszystkie elementy prefabrykowane wg ich rodzajów, w miarę możliwości z uwzględnieniem chronologii ich montażu. W główce tablicy określa się oznaczenia, symbole i wymiary gabarytowe prefabrykatów, szkic elementu, masę własną i masę montażową, liczbę elementów ogólną z podziałem (wg potrzeb) na działki montażowe, pasy lub fazy, masę ogólną montowanych elementów oraz największą rzędną górnej krawędzi elementu po zmontowaniu, a czasem również wymaganą wysokość podnoszenia maszyny montażowej.
(…)
… stanowią bowiem jego rozwinięcie. 5. Zasady doboru maszyn głównych do montażu. W oparciu o ustalenia zawarte w p. 4 określa się wymagane parametry maszyn montażowych. Na ich podstawie po uwzględnieniu posiadanego przez przedsiębiorstwo parku maszynowego oraz wskaźników ekonomicznych dobiera się konkretny typ maszyny.
6. Zestawienie urządzeń pomocniczych do montażu. Określa się tu w oparciu o p. 4…
… montażu, wykonany zazwyczaj w skali 1:200, a w nim: rzut realizowanego obiektu, drogi, tory, pasma jezdne i stanowiska maszyn montażowych, place składowania z przedmontażo-wym ułożeniem prefabrykatów, podział obiektu na działki montażowe, ogólny kierunek postępu montażu i trasy dowozu prefabrykatów.
2. Plany montażu poszczególnych kondygnacji lub faz montażu (wykonywane zazwyczaj w skali 1:50 lub 1:100…
