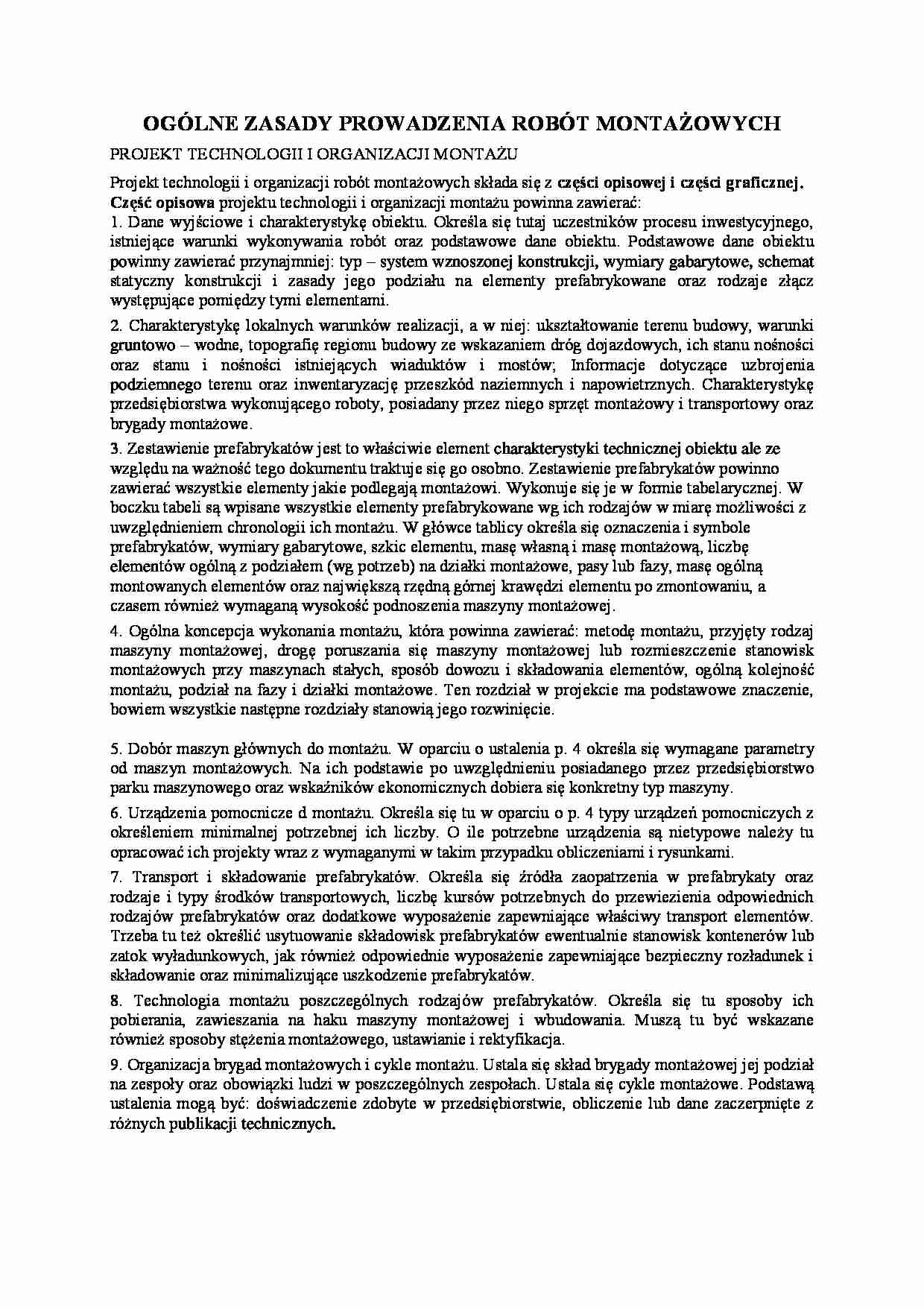

OGÓLNE ZASADY PROWADZENIA ROBÓT MONTAŻOWYCH
PROJEKT TECHNOLOGII I ORGANIZACJI MONTAŻU
Projekt technologii i organizacji robót montażowych składa się z części opisowej i części graficznej.
Część opisowa projektu technologii i organizacji montażu powinna zawierać:
1. Dane wyjściowe i charakterystykę obiektu. Określa się tutaj uczestników procesu inwestycyjnego, istniejące warunki wykonywania robót oraz podstawowe dane obiektu. Podstawowe dane obiektu powinny zawierać przynajmniej: typ - system wznoszonej konstrukcji, wymiary gabarytowe, schemat statyczny konstrukcji i zasady jego podziału na elementy prefabrykowane oraz rodzaje złącz występujące pomiędzy tymi elementami.
2. Charakterystykę lokalnych warunków realizacji, a w niej: ukształtowanie terenu budowy, warunki gruntowo - wodne, topografię regionu budowy ze wskazaniem dróg dojazdowych, ich stanu nośności oraz stanu i nośności istniejących wiaduktów i mostów; Informacje dotyczące uzbrojenia podziemnego terenu oraz inwentaryzację przeszkód naziemnych i napowietrznych. Charakterystykę przedsiębiorstwa wykonującego roboty, posiadany przez niego sprzęt montażowy i transportowy oraz brygady montażowe.
3. Zestawienie prefabrykatów jest to właściwie element charakterystyki technicznej obiektu ale ze względu na ważność tego dokumentu traktuje się go osobno. Zestawienie prefabrykatów powinno zawierać wszystkie elementy jakie podlegają montażowi. Wykonuje się je w formie tabelarycznej. W boczku tabeli są wpisane wszystkie elementy prefabrykowane wg ich rodzajów w miarę możliwości z uwzględnieniem chronologii ich montażu. W główce tablicy określa się oznaczenia i symbole prefabrykatów, wymiary gabarytowe, szkic elementu, masę własną i masę montażową, liczbę elementów ogólną z podziałem (wg potrzeb) na działki montażowe, pasy lub fazy, masę ogólną montowanych elementów oraz największą rzędną górnej krawędzi elementu po zmontowaniu, a czasem również wymaganą wysokość podnoszenia maszyny montażowej.
4. Ogólna koncepcja wykonania montażu, która powinna zawierać: metodę montażu, przyjęty rodzaj maszyny montażowej, drogę poruszania się maszyny montażowej lub rozmieszczenie stanowisk montażowych przy maszynach stałych, sposób dowozu i składowania elementów, ogólną kolejność montażu, podział na fazy i działki montażowe. Ten rozdział w projekcie ma podstawowe znaczenie, bowiem wszystkie następne rozdziały stanowią jego rozwinięcie.
5. Dobór maszyn głównych do montażu. W oparciu o ustalenia p. 4 określa się wymagane parametry od maszyn montażowych. Na ich podstawie po uwzględnieniu posiadanego przez przedsiębiorstwo parku maszynowego oraz wskaźników ekonomicznych dobiera się konkretny typ maszyny.
... zobacz całą notatkę
