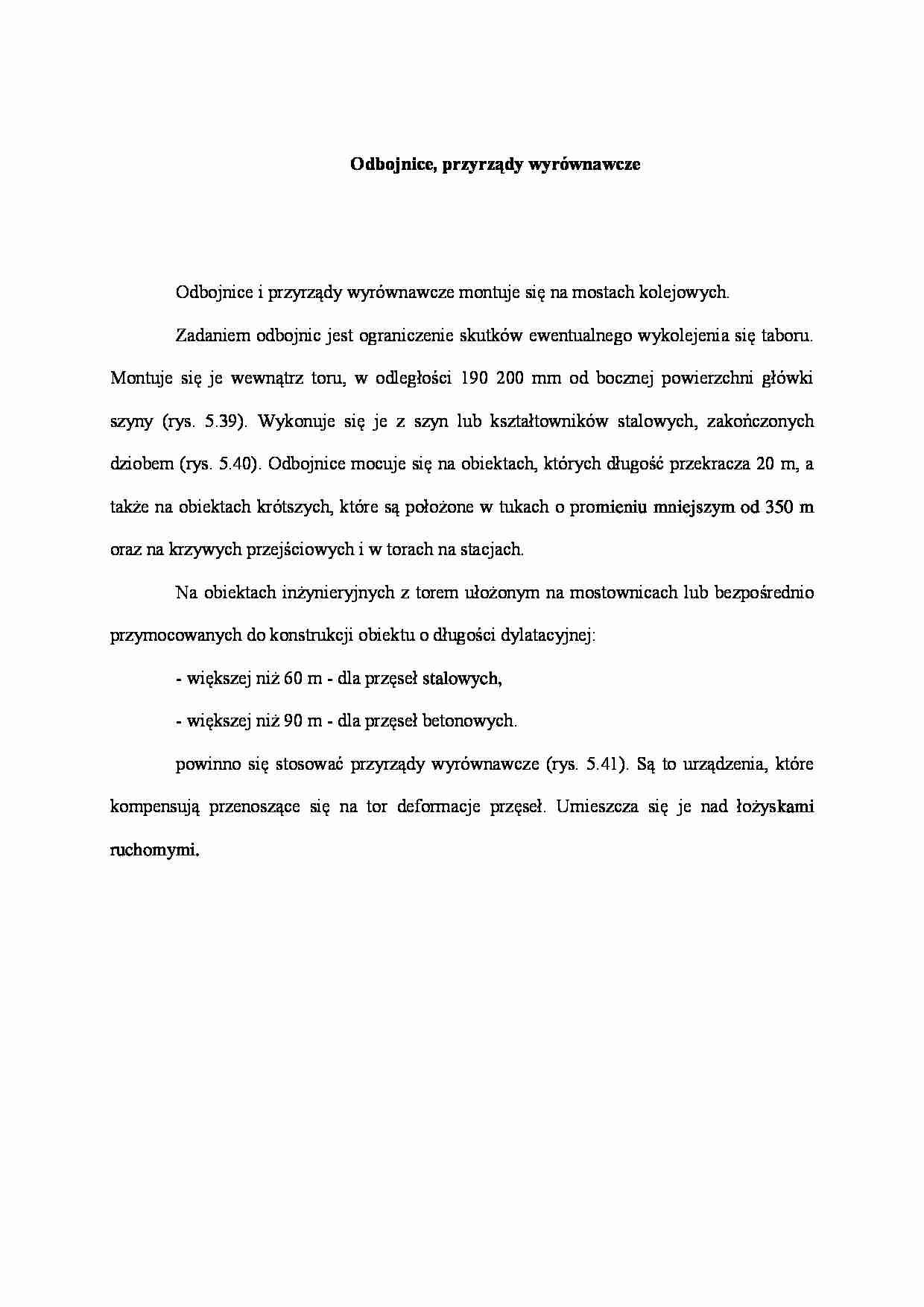

Odbojnice, przyrządy wyrównawcze
Odbojnice i przyrządy wyrównawcze montuje się na mostach kolejowych.
Zadaniem odbojnic jest ograniczenie skutków ewentualnego wykolejenia się taboru. Montuje się je wewnątrz toru, w odległości 190 200 mm od bocznej powierzchni główki szyny (rys. 5.39). Wykonuje się je z szyn lub kształtowników stalowych, zakończonych dziobem (rys. 5.40). Odbojnice mocuje się na obiektach, których długość przekracza 20 m, a także na obiektach krótszych, które są położone w tukach o promieniu mniejszym od 350 m oraz na krzywych przejściowych i w torach na stacjach.
Na obiektach inżynieryjnych z torem ułożonym na mostownicach lub bezpośrednio przymocowanych do konstrukcji obiektu o długości dylatacyjnej:
- większej niż 60 m - dla przęseł stalowych,
- większej niż 90 m - dla przęseł betonowych.
powinno się stosować przyrządy wyrównawcze (rys. 5.41). Są to urządzenia, które kompensują przenoszące się na tor deformacje przęseł. Umieszcza się je nad łożyskami ruchomymi.
