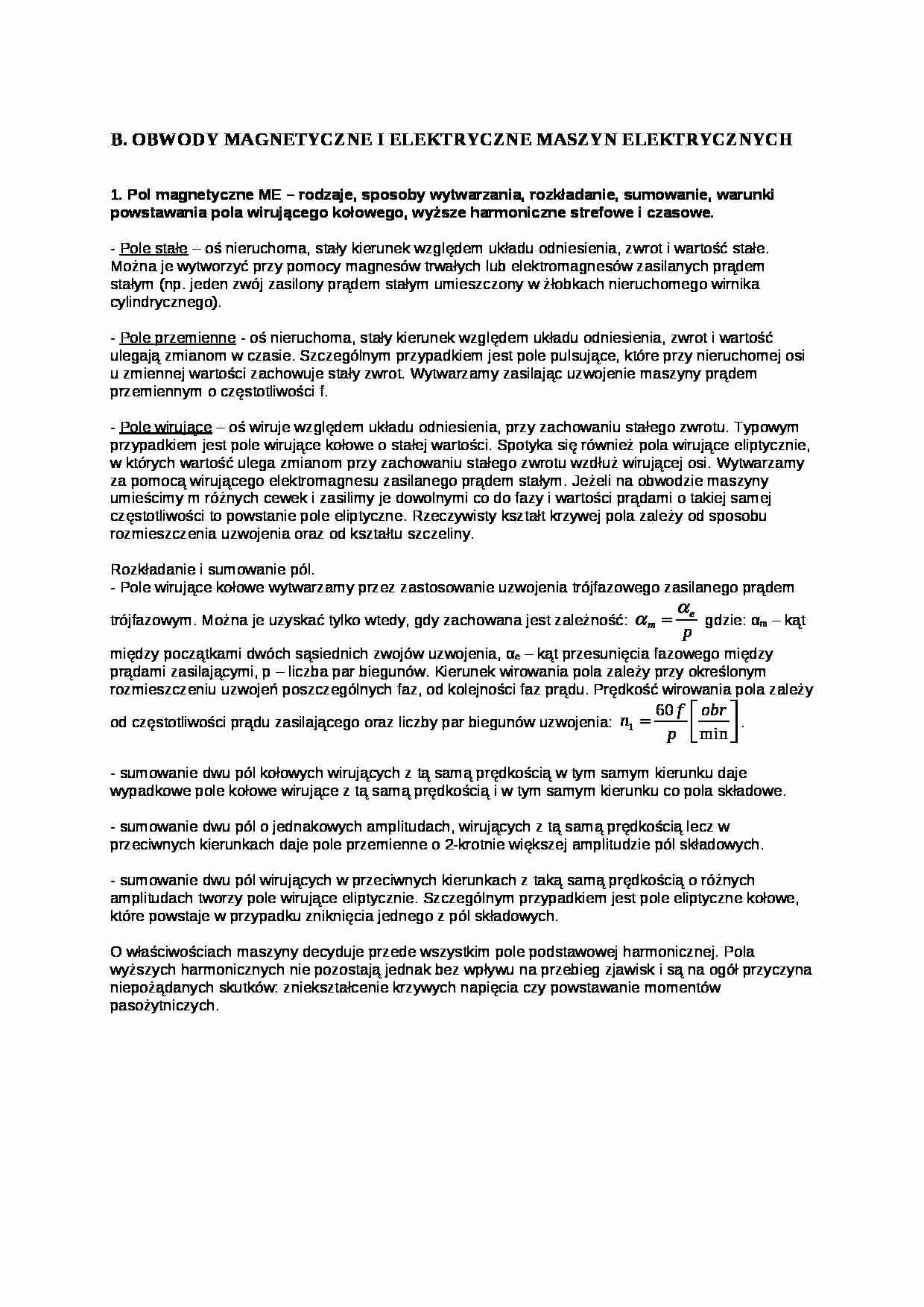

B. OBWODY MAGNETYCZNE I ELEKTRYCZNE MASZYN ELEKTRYCZNYCH
1. Pol magnetyczne ME - rodzaje, sposoby wytwarzania, rozkładanie, sumowanie, warunki powstawania pola wirującego kołowego, wyższe harmoniczne strefowe i czasowe.
- Pole stałe - oś nieruchoma, stały kierunek względem układu odniesienia, zwrot i wartość stałe. Można je wytworzyć przy pomocy magnesów trwałych lub elektromagnesów zasilanych prądem stałym (np. jeden zwój zasilony prądem stałym umieszczony w żłobkach nieruchomego wirnika cylindrycznego).
- Pole przemienne - oś nieruchoma, stały kierunek względem układu odniesienia, zwrot i wartość ulegają zmianom w czasie. Szczególnym przypadkiem jest pole pulsujące, które przy nieruchomej osi u zmiennej wartości zachowuje stały zwrot. Wytwarzamy zasilając uzwojenie maszyny prądem przemiennym o częstotliwości f.
- Pole wirujące - oś wiruje względem układu odniesienia, przy zachowaniu stałego zwrotu. Typowym przypadkiem jest pole wirujące kołowe o stałej wartości. Spotyka się również pola wirujące eliptycznie, w których wartość ulega zmianom przy zachowaniu stałego zwrotu wzdłuż wirującej osi. Wytwarzamy za pomocą wirującego elektromagnesu zasilanego prądem stałym. Jeżeli na obwodzie maszyny umieścimy m różnych cewek i zasilimy je dowolnymi co do fazy i wartości prądami o takiej samej częstotliwości to powstanie pole eliptyczne. Rzeczywisty kształt krzywej pola zależy od sposobu rozmieszczenia uzwojenia oraz od kształtu szczeliny.
Rozkładanie i sumowanie pól. - Pole wirujące kołowe wytwarzamy przez zastosowanie uzwojenia trójfazowego zasilanego prądem trójfazowym. Można je uzyskać tylko wtedy, gdy zachowana jest zależność: gdzie: αm - kąt między początkami dwóch sąsiednich zwojów uzwojenia, αe - kąt przesunięcia fazowego między prądami zasilającymi, p - liczba par biegunów. Kierunek wirowania pola zależy przy określonym rozmieszczeniu uzwojeń poszczególnych faz, od kolejności faz prądu. Prędkość wirowania pola zależy od częstotliwości prądu zasilającego oraz liczby par biegunów uzwojenia: .
- sumowanie dwu pól kołowych wirujących z tą samą prędkością w tym samym kierunku daje wypadkowe pole kołowe wirujące z tą samą prędkością i w tym samym kierunku co pola składowe.
- sumowanie dwu pól o jednakowych amplitudach, wirujących z tą samą prędkością lecz w przeciwnych kierunkach daje pole przemienne o 2-krotnie większej amplitudzie pól składowych.
- sumowanie dwu pól wirujących w przeciwnych kierunkach z taką samą prędkością o różnych amplitudach tworzy pole wirujące eliptycznie. Szczególnym przypadkiem jest pole eliptyczne kołowe, które powstaje w przypadku zniknięcia jednego z pól składowych.
(…)
… skutków: zniekształcenie krzywych napięcia czy powstawanie momentów pasożytniczych.
2. Uzwojenia maszyn bezkomutatorowych - rodzaje, podstawowe parametry, gwiazda żłobkowa, sporządzanie schematów.
Większość maszyn ma co najmniej dwa uzwojenia: jedno w stojanie, drugie w wirniku. Uzwojenie, w którym indukują się napięcia i prądy nazywamy uzwojeniem twornika. Uzwojenie które zasilamy prądem w celu wytworzenie pola magnetycznego nazywamy uzwojeniem wzbudzenia. Podstawowym elementem każdego uzwojenia jest zwój składający się z dwu boków. Boki umieszczane są w żłobkach rdzenia i stanowią części czynne uzwojenia. Boki połączone są tzw. połączeniami czołowymi, które położone są poza rdzeniem. Nawijając szeregowo pewną liczbę zwojów tworzymy zezwój.
Charakterystyczną wielkością dla uzwojenia jest poskok y…
