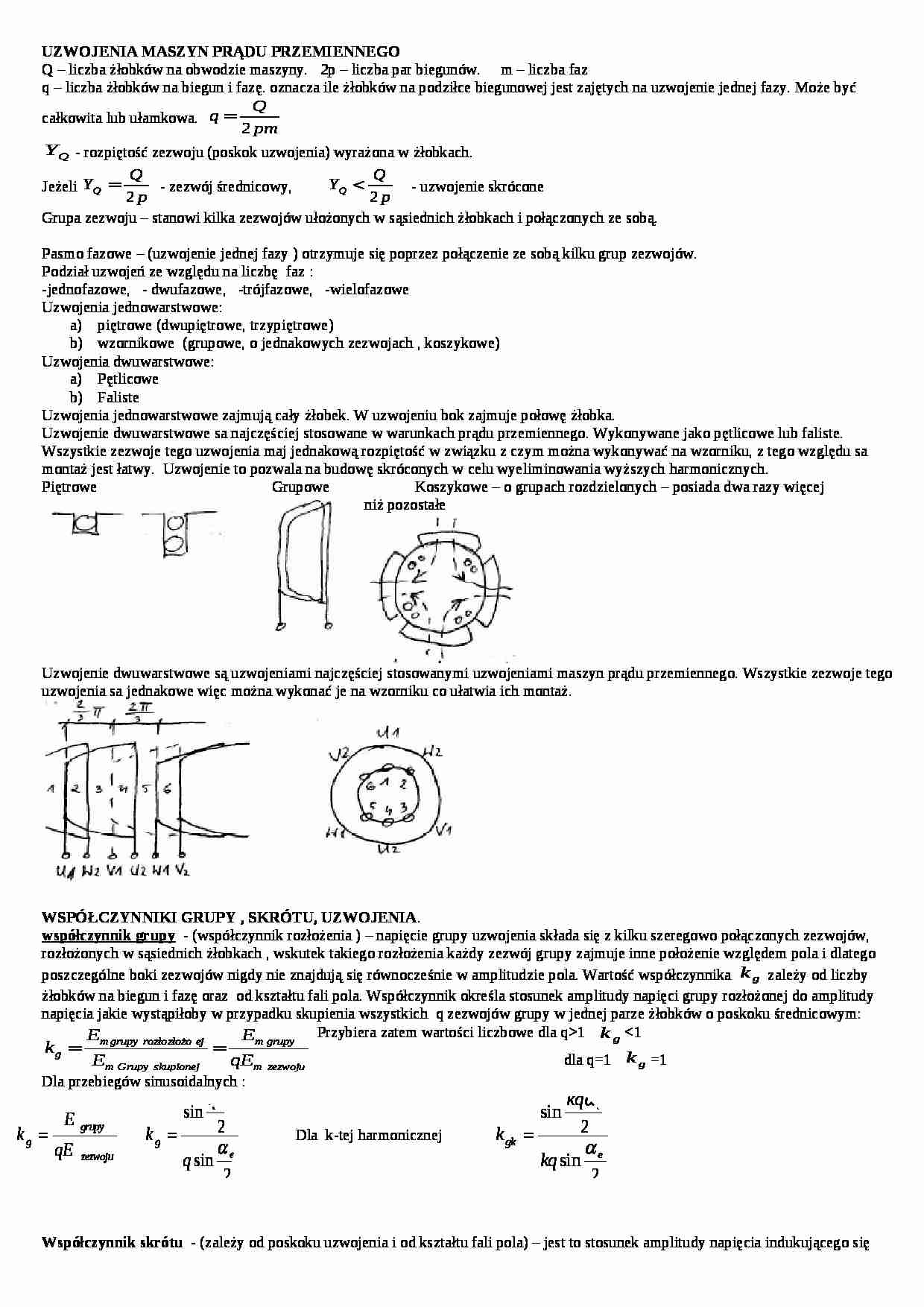

Uzwojenia maszyn prądu przemiennego-opracowanie - strona 1 Uzwojenia maszyn prądu przemiennego-opracowanie - strona 2

Fragment notatki:

UZWOJENIA MASZYN PRĄDU PRZEMIENNEGO
Q - liczba żłobków na obwodzie maszyny. 2p - liczba par biegunów. m - liczba faz
q - liczba żłobków na biegun i fazę. oznacza ile żłobków na podziłce biegunowej jest zajętych na uzwojenie jednej fazy. Może być całkowita lub ułamkowa. - rozpiętość zezwoju (poskok uzwojenia) wyrażona w żłobkach. Jeżeli - zezwój średnicowy, - uzwojenie skrócone
Grupa zezwoju - stanowi kilka zezwojów ułożonych w sąsiednich żłobkach i połączonych ze sobą. Pasmo fazowe - (uzwojenie jednej fazy ) otrzymuje się poprzez połączenie ze sobą kilku grup zezwojów.
Podział uzwojeń ze względu na liczbę faz :
-jednofazowe, - dwufazowe, -trójfazowe, -wielofazowe
Uzwojenia jednowarstwowe:
piętrowe (dwupiętrowe, trzypiętrowe)
wzornikowe (grupowe, o jednakowych zezwojach , koszykowe)
Uzwojenia dwuwarstwowe:
Pętlicowe
Faliste
Uzwojenia jednowarstwowe zajmują cały żłobek. W uzwojeniu bok zajmuje połowę żłobka. Uzwojenie dwuwarstwowe sa najczęściej stosowane w warunkach prądu przemiennego. Wykonywane jako pętlicowe lub faliste. Wszystkie zezwoje tego uzwojenia maj jednakową rozpiętość w związku z czym można wykonywać na wzorniku, z tego względu sa montaż jest łatwy. Uzwojenie to pozwala na budowę skróconych w celu wyeliminowania wyższych harmonicznych.
Piętrowe Grupowe Koszykowe - o grupach rozdzielonych - posiada dwa razy więcej niż pozostałe
Uzwojenie dwuwarstwowe są uzwojeniami najczęściej stosowanymi uzwojeniami maszyn prądu przemiennego. Wszystkie zezwoje tego uzwojenia sa jednakowe więc można wykonać je na wzorniku co ułatwia ich montaż.
WSPÓŁCZYNNIKI GRUPY , SKRÓTU, UZWOJENIA.
współczynnik grupy - (współczynnik rozłożenia ) - napięcie grupy uzwojenia składa się z kilku szeregowo połączonych zezwojów, rozłożonych w sąsiednich żłobkach , wskutek takiego rozłożenia każdy zezwój grupy zajmuje inne położenie względem pola i dlatego poszczególne boki zezwojów nigdy nie znajdują się równocześnie w amplitudzie pola. Wartość współczynnika zależy od liczby żłobków na biegun i fazę oraz od kształtu fali pola. Współczynnik określa stosunek amplitudy napięci grupy rozłożonej do amplitudy napięcia jakie wystąpiłoby w przypadku skupienia wszystkich q zezwojów grupy w jednej parze żłobków o poskoku średnicowym:
Przybiera zatem wartości liczbowe dla q1 ... zobacz całą notatkę
