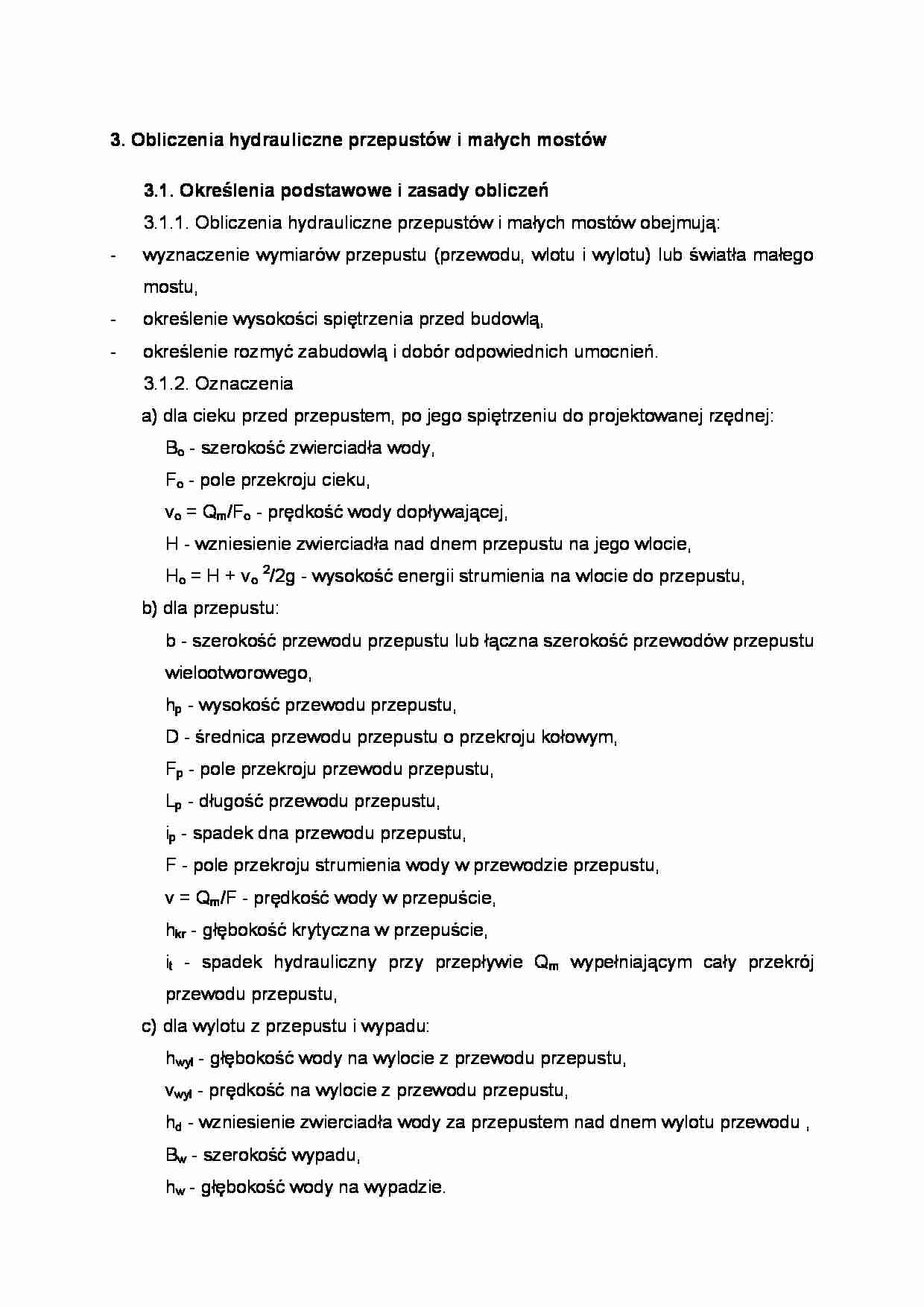

Obliczenia hydrauliczne przepustów i małych mostów - strona 1 Obliczenia hydrauliczne przepustów i małych mostów - strona 2 Obliczenia hydrauliczne przepustów i małych mostów - strona 3

Fragment notatki:

3. Obliczenia hydrauliczne przepustów i małych mostów 3.1. Określenia podstawowe i zasady obliczeń 3.1.1. Obliczenia hydrauliczne przepustów i małych mostów obejmują:
- wyznaczenie wymiarów przepustu (przewodu, wlotu i wylotu) lub światła małego mostu,
- określenie wysokości spiętrzenia przed budowlą,
- określenie rozmyć zabudowlą i dobór odpowiednich umocnień. 3.1.2. Oznaczenia
a) dla cieku przed przepustem, po jego spiętrzeniu do projektowanej rzędnej: B o - szerokość zwierciadła wody,
F o - pole przekroju cieku,
v o = Q m /F o - prędkość wody dopływającej,
H - wzniesienie zwierciadła nad dnem przepustu na jego wlocie,
H o = H + v o 2 /2g - wysokość energii strumienia na wlocie do przepustu, b) dla przepustu:
b - szerokość przewodu przepustu lub łączna szerokość przewodów przepustu wielootworowego,
h p - wysokość przewodu przepustu,
D - średnica przewodu przepustu o przekroju kołowym, F p - pole przekroju przewodu przepustu,
L p - długość przewodu przepustu,
i p - spadek dna przewodu przepustu,
F - pole przekroju strumienia wody w przewodzie przepustu, v = Q m /F - prędkość wody w przepuście,
h kr - głębokość krytyczna w przepuście,
i t - spadek hydrauliczny przy przepływie Q m wypełniającym cały przekrój przewodu przepustu,
c) dla wylotu z przepustu i wypadu:
h wyl - głębokość wody na wylocie z przewodu przepustu, v wyl - prędkość na wylocie z przewodu przepustu,
h d - wzniesienie zwierciadła wody za przepustem nad dnem wylotu przewodu ,
B w - szerokość wypadu,
h w - głębokość wody na wypadzie.
3.1.3. Przepusty długie i krótkie
Przepust długi jest to przepust o długości przewodu L p ≥ 20 h p , a przepust krótki - o długości L p

(…)

…  odchylenia ścian wypadu od jego osi (rys.3.2) należy określać:
- dla ruchu rwącego w korycie odpływowym z wzoru:
( 1 )
 = arc tg (-----------------) [3.29] (0,30 Frwyl + 0,54)
gdzie: Frwyl = (v2wyl)/(ghwyl) - liczba Froude'a w przekroju wylotowym
- dla ruchu spokojnego w tym korycie z wykresu Šerenkova na rys. 3.3
gdzie: Frd = (v2d)/(gh) - liczba Froude'a w przekroju koryta odpływowego, za wypadem.
Rys.3.3…
… należy przyjmować z przedziału (0,60,8), przy czym wartości mniejsze odpowiadają małym zlewniom, w których wezbrania są krótkotrwałe.
Jeśli obliczona głębokość rozmyć przekracza 2 m, należy na wylocie budowli zaprojektować urządzenie do rozpraszania energii (nieckę, próg, szykany itp.) zgodnie z zasadami projektowania wypadów budowli piętrzących lub zastąpić przepust małym mostem.
Rys.3.4. Typy…
hm w dolnym stanowisku budowli określa się jako różnicę rzędnej zwierciadła wody odpowiadającej przepływowi miarodajnemu i rzędnej dna wypadu (dna koryta poniżej wylotu).
W celu ustalenia warunków hydraulicznych na wypadzie, w przypadku ruchu spokojnego w korycie odpływowym, należy porównać hwyl z głębokością hkr w przewodzie przepustu.
Jeżeli hwyl < hkr, to w obrębie stanowiska dolnego wystąpi…
