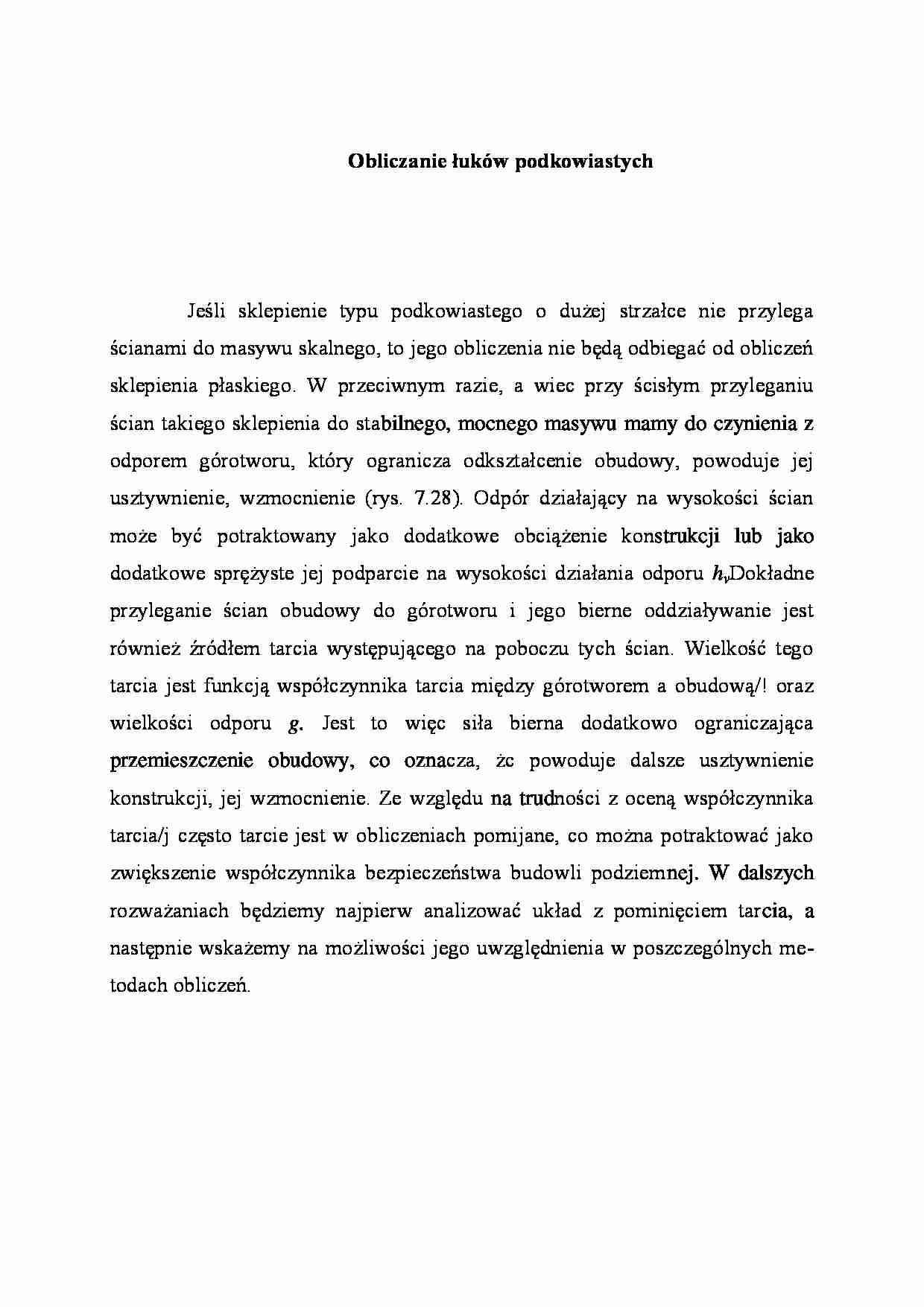

Obliczanie łuków podkowiastych
Jeśli sklepienie typu podkowiastego o dużej strzałce nie przylega ścianami do ma­sywu skalnego, to jego obliczenia nie będą odbiegać od obliczeń sklepienia płaskiego. W przeciwnym razie, a wiec przy ścisłym przyleganiu ścian takiego sklepienia do sta­bilnego, mocnego masywu mamy do czynienia z odporem górotworu, który ogranicza odkształcenie obudowy, powoduje jej usztywnienie, wzmocnienie (rys. 7.28). Odpór działający na wysokości ścian może być potraktowany jako dodatkowe obciążenie kon­strukcji lub jako dodatkowe sprężyste jej podparcie na wysokości działania odporu hv Dokładne przyleganie ścian obudowy do górotworu i jego bierne oddziaływanie jest również źródłem tarcia występującego na poboczu tych ścian. Wielkość tego tarcia jest funkcją współczynnika tarcia między górotworem a obudową/! oraz wielkości odporu g. Jest to więc siła bierna dodatkowo ograniczająca przemieszczenie obudowy, co ozna­cza, żc powoduje dalsze usztywnienie konstrukcji, jej wzmocnienie. Ze względu na trud­ności z oceną współczynnika tarcia/j często tarcie jest w obliczeniach pomijane, co można potraktować jako zwiększenie współczynnika bezpieczeństwa budowli podziem­nej. W dalszych rozważaniach będziemy najpierw analizować układ z pominięciem tar­cia, a następnie wskażemy na możliwości jego uwzględnienia w poszczególnych me­todach obliczeń.
... zobacz całą notatkę
