Nośność skotwionego stropu praskiego

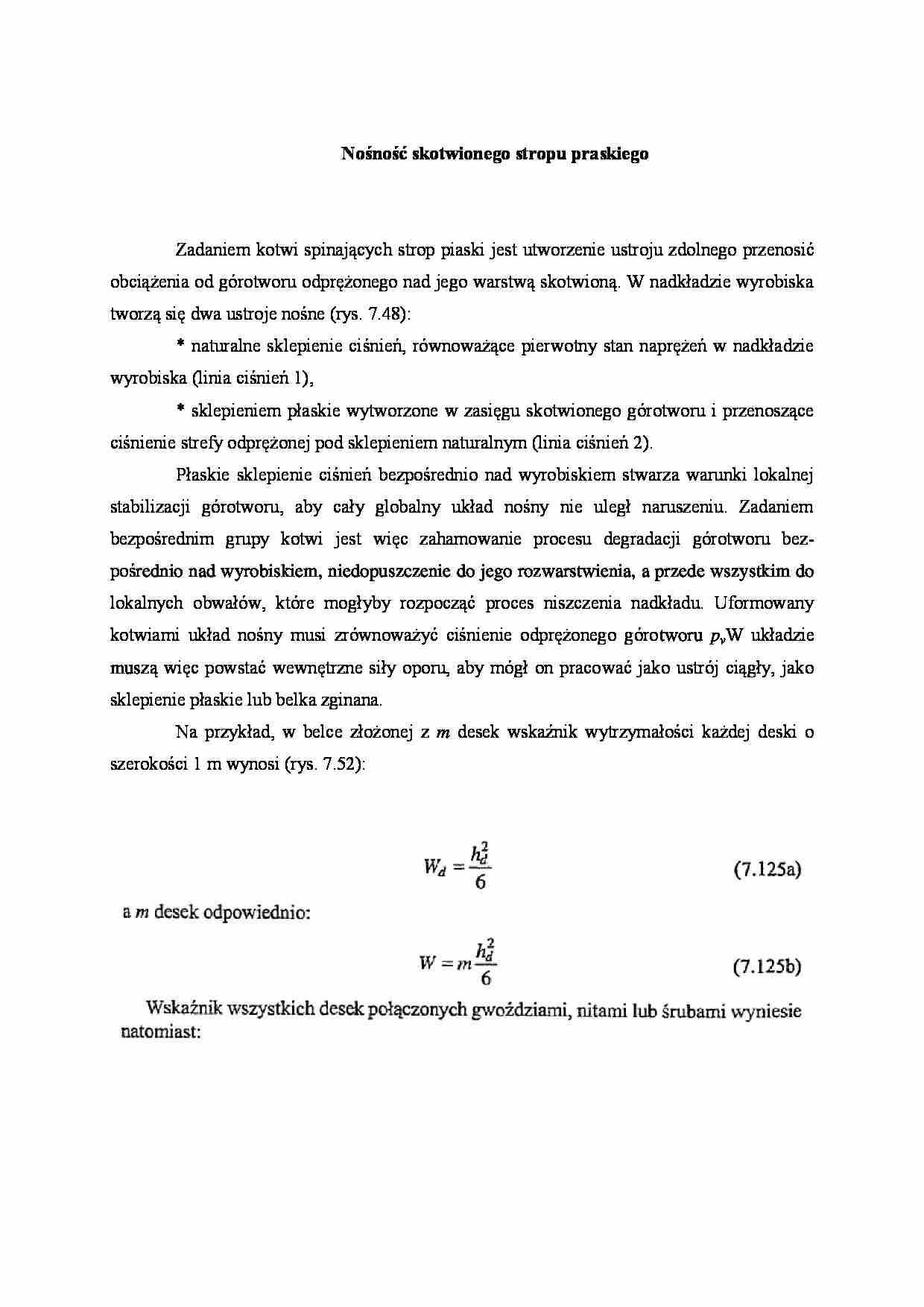

Zadaniem kotwi spinających strop piaski jest utworzenie ustroju zdolnego przenosić obciążenia od górotworu odprężonego nad jego warstwą skotwioną. W nadkładzie wyrobiska tworzą się dwa ustroje nośne (rys. 7.48):
* naturalne sklepienie ciśnień, równoważące pierwotny stan naprężeń w nadkładzie wyrobiska (linia ciśnień 1),
* sklepieniem płaskie wytworzone w zasięgu skotwionego górotworu i przenoszące ciśnienie strefy odprężonej pod sklepieniem naturalnym (linia ciśnień 2).
Płaskie sklepienie ciśnień bezpośrednio nad wyrobiskiem stwarza warunki lokalnej stabilizacji górotworu, aby cały globalny układ nośny nie uległ naruszeniu. Zadaniem bezpośrednim grupy kotwi jest więc zahamowanie procesu degradacji górotworu bezpośrednio nad wyrobiskiem, niedopuszczenie do jego rozwarstwienia, a przede wszystkim do lokalnych obwałów, które mogłyby rozpocząć proces niszczenia nadkładu. Uformowany kotwiami układ nośny musi zrównoważyć ciśnienie odprężonego górotworu pv W układzie muszą więc powstać wewnętrzne siły oporu, aby mógł on pracować jako ustrój ciągły, jako sklepienie płaskie lub belka zginana.
Na przykład, w belce złożonej z m desek wskaźnik wytrzymałości każdej deski o szerokości 1 m wynosi (rys. 7.52): Jak widać wskaźnik wytrzymałości zespolonej belki jest m razy większy niż złożonej z oddzielnych desek. Żeby jednak można było traktować belkę wielokrotną jako ustrój zespolony, między deskami musi wystąpić tarcie równoważące siły ścinające działające wzdłuż jej osi obojętnej. Służy do tego połączenie desek zapewniające ich wstępne przyleganie przed pojawieniem się sił ścinających. Na tej samej zasadzie pracują sko-twione warstwy górotworu. Kotwie wstępnie sprężone lub hamujące odprężenie pierwotnie sprężonego górotworu wywołują pionową składową ciśnienia/?^ która dociskając warstwy górotworu musi wyeliminować ich poziomy poślizg, to jest:
