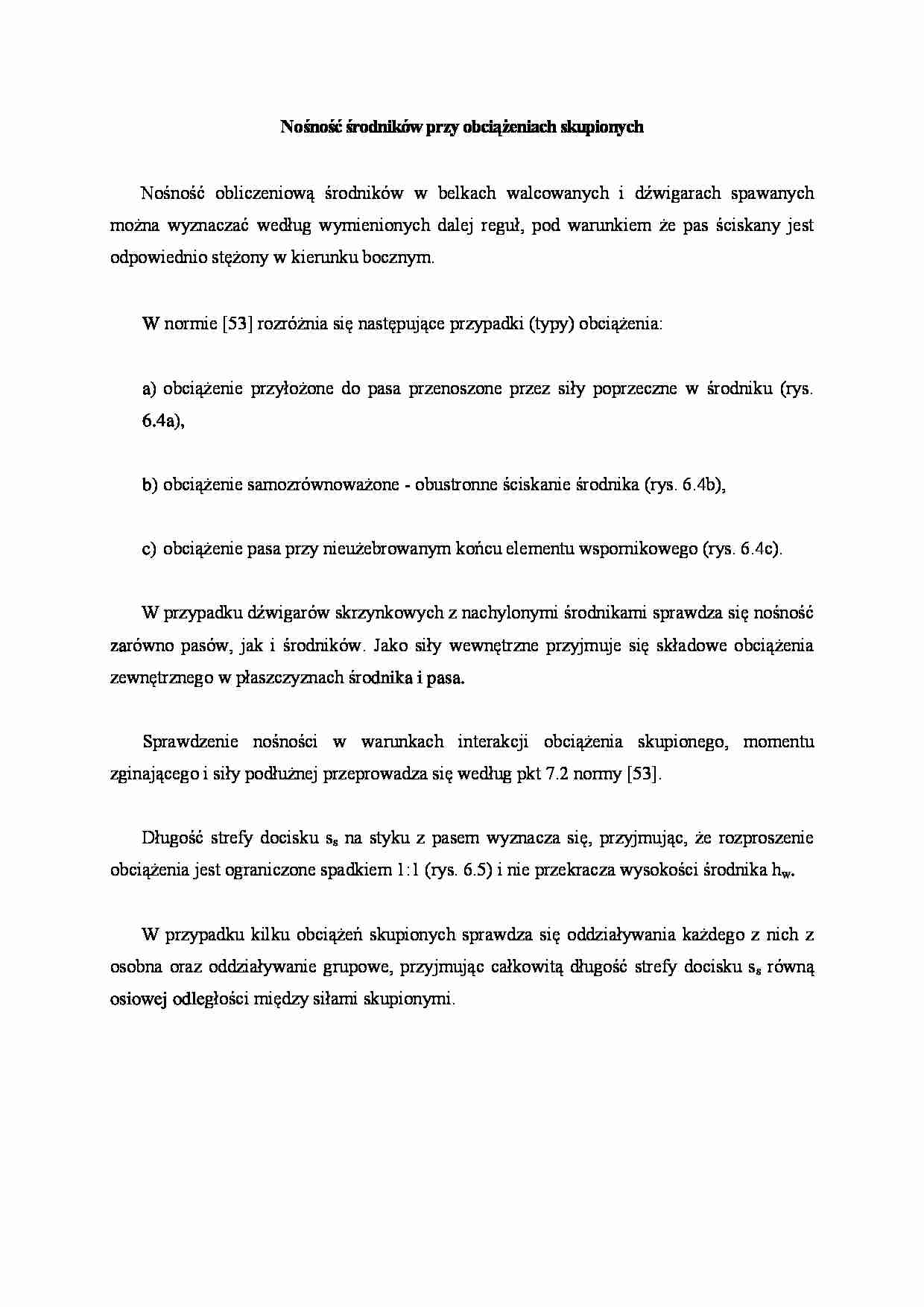

Nośność środników przy obciążeniach skupionych
Nośność obliczeniową środników w belkach walcowanych i dźwigarach spawanych można wyznaczać według wymienionych dalej reguł, pod warunkiem że pas ściskany jest odpowiednio stężony w kierunku bocznym.
W normie [53] rozróżnia się następujące przypadki (typy) obciążenia:
obciążenie przyłożone do pasa przenoszone przez siły poprzeczne w środniku (rys. 6.4a),
obciążenie samozrównoważone - obustronne ściskanie środnika (rys. 6.4b),
obciążenie pasa przy nieużebrowanym końcu elementu wspornikowego (rys. 6.4c).
W przypadku dźwigarów skrzynkowych z nachylonymi środnikami sprawdza się nośność za­równo pasów, jak i środników. Jako siły wewnętrzne przyjmuje się składowe obciążenia zewnę­trznego w płaszczyznach środnika i pasa.
Sprawdzenie nośności w warunkach interakcji obciążenia skupionego, momentu zginającego i siły podłużnej przeprowadza się według pkt 7.2 normy [53].
Długość strefy docisku ss na styku z pasem wyznacza się, przyjmując, że rozproszenie obciąże­nia jest ograniczone spadkiem 1:1 (rys. 6.5) i nie przekracza wysokości środnika hw.
W przypadku kilku obciążeń skupionych sprawdza się oddziaływania każdego z nich z osobna oraz oddziaływanie grupowe, przyjmując całkowitą długość strefy docisku ss równą osiowej odle­głości między siłami skupionymi.
