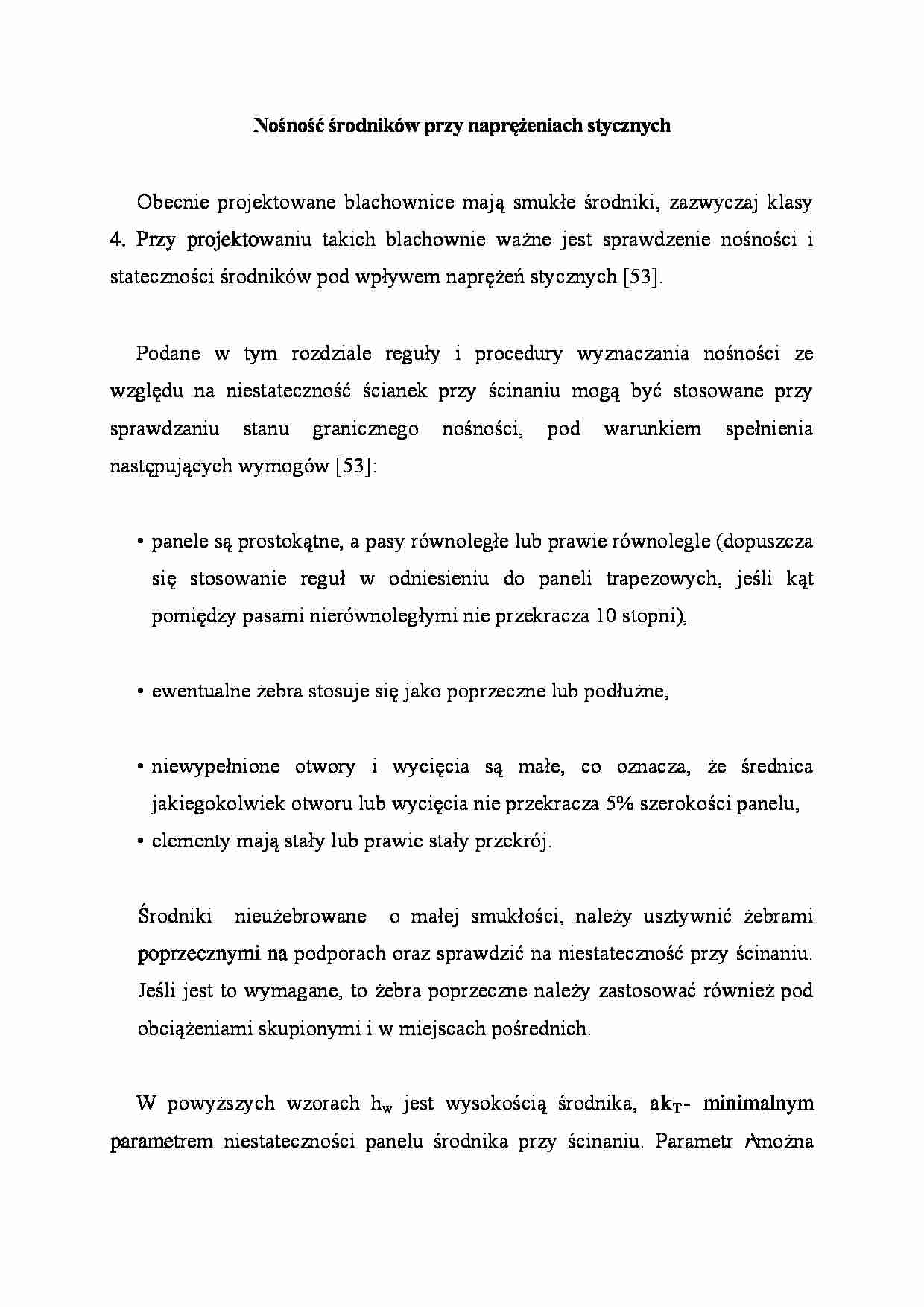

Nośność środników przy naprężeniach stycznych
Obecnie projektowane blachownice mają smukłe środniki, zazwyczaj klasy 4. Przy projektowaniu takich blachownie ważne jest sprawdzenie nośności i stateczności środników pod wpływem naprężeń stycznych [53].
Podane w tym rozdziale reguły i procedury wyznaczania nośności ze względu na niestateczność ścianek przy ścinaniu mogą być stosowane przy sprawdzaniu stanu granicznego nośności, pod warunkiem spełnienia następujących wymogów [53]:
panele są prostokątne, a pasy równoległe lub prawie równolegle (dopuszcza się stosowanie reguł w odniesieniu do paneli trapezowych, jeśli kąt pomiędzy pasami nierównoległymi nie przekracza 10 stopni),
ewentualne żebra stosuje się jako poprzeczne lub podłużne,
niewypełnione otwory i wycięcia są małe, co oznacza, że średnica jakiegokolwiek otworu lub wycięcia nie przekracza 5% szerokości panelu,
elementy mają stały lub prawie stały przekrój.
Środniki nieużebrowane o małej smukłości, należy usztywnić żebrami poprzecznymi na podporach oraz sprawdzić na niestateczność przy ścinaniu. Jeśli jest to wymagane, to żebra poprzeczne należy zastosować również pod obciążeniami skupionymi i w miejscach pośrednich.
W powyższych wzorach hw jest wysokością środnika, akT- minimalnym parametrem niestateczności panelu środnika przy ścinaniu. Parametr r\ można przyjmować o wartości: r\ = 1,20 - dla stali o fy 460 N/mm2.
W normie [53] rozróżnia się następujące typy podpór blachownie (rys. 6.1):
brak żebra podporowego,
sztywne żebro podporowe, np. z blach lub dwuteownika,
podatne żebro podporowe, np. z blach przyspawanych z dwóch stron środnika.
