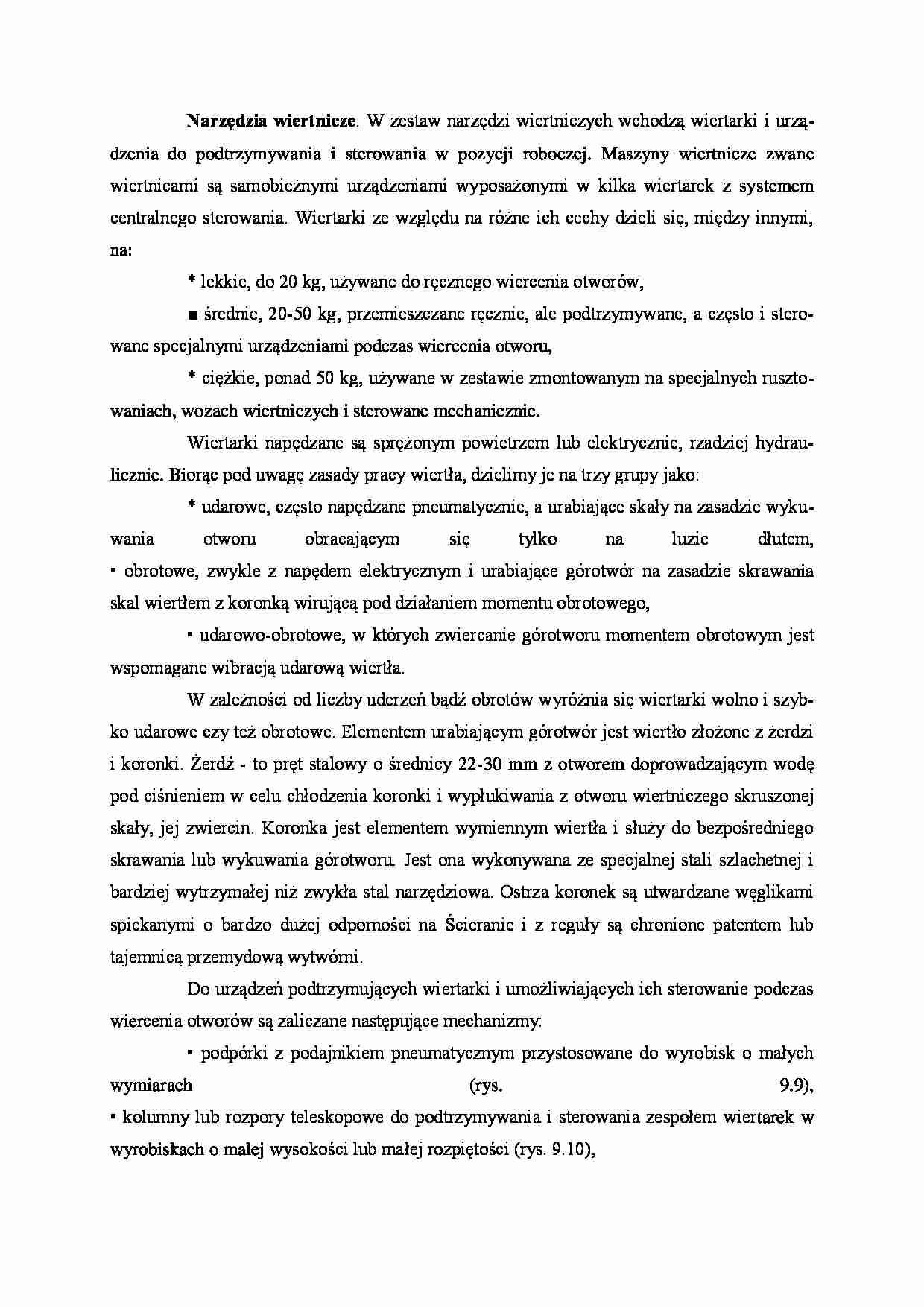

Narzędzia wiertnicze. W zestaw narzędzi wiertniczych wchodzą wiertarki i urządzenia do podtrzymywania i sterowania w pozycji roboczej. Maszyny wiertnicze zwane wiertnicami są samobieżnymi urządzeniami wyposażonymi w kilka wiertarek z systemem centralnego sterowania. Wiertarki ze względu na różne ich cechy dzieli się, między innymi, na:
* lekkie, do 20 kg, używane do ręcznego wiercenia otworów,
■ średnie, 20-50 kg, przemieszczane ręcznie, ale podtrzymywane, a często i sterowane specjalnymi urządzeniami podczas wiercenia otworu,
* ciężkie, ponad 50 kg, używane w zestawie zmontowanym na specjalnych rusztowaniach, wozach wiertniczych i sterowane mechanicznie.
Wiertarki napędzane są sprężonym powietrzem lub elektrycznie, rzadziej hydraulicznie. Biorąc pod uwagę zasady pracy wiertła, dzielimy je na trzy grupy jako:
* udarowe, często napędzane pneumatycznie, a urabiające skały na zasadzie wykuwania otworu obracającym się tylko na luzie dłutem, • obrotowe, zwykle z napędem elektrycznym i urabiające górotwór na zasadzie skrawania skal wiertłem z koronką wirującą pod działaniem momentu obrotowego,
• udarowo-obrotowe, w których zwiercanie górotworu momentem obrotowym jest wspomagane wibracją udarową wiertła.
W zależności od liczby uderzeń bądź obrotów wyróżnia się wiertarki wolno i szybko udarowe czy też obrotowe. Elementem urabiającym górotwór jest wiertło złożone z żerdzi i koronki. Żerdź - to pręt stalowy o średnicy 22-30 mm z otworem doprowadzającym wodę pod ciśnieniem w celu chłodzenia koronki i wypłukiwania z otworu wiertniczego skruszonej skały, jej zwiercin. Koronka jest elementem wymiennym wiertła i służy do bezpośredniego skrawania lub wykuwania górotworu. Jest ona wykonywana ze specjalnej stali szlachetnej i bardziej wytrzymałej niż zwykła stal narzędziowa. Ostrza koronek są utwardzane węglikami spiekanymi o bardzo dużej odporności na Ścieranie i z reguły są chronione patentem lub tajemnicą przemydową wytwórni.
Do urządzeń podtrzymujących wiertarki i umożliwiających ich sterowanie podczas wiercenia otworów są zaliczane następujące mechanizmy:
• podpórki z podajnikiem pneumatycznym przystosowane do wyrobisk o małych wymiarach (rys. 9.9), • kolumny lub rozpory teleskopowe do podtrzymywania i sterowania zespołem wiertarek w wyrobiskach o malej wysokości lub małej rozpiętości (rys. 9.10),
• kolumny i rozpory ze wspornikami umożliwiającymi rozmieszczenie zespołu wiertarek zgodnie z rozmieszczeniem otworów w przekroju wyrobiska (rys. 9.U),
• wozy wiertnicze stanowiące rusztowania z ruchomymi, przesuwnymi wysięgnikami do rozmieszczenia i sterowania wiertarkami według planu ich rozmieszczenia (rys. 9.12).
Zadaniem urządzeń podtrzymujących i sterujących pracą wiertarek jest zabezpieczenie ich przed wstrząsami i właściwy postęp robót wiertniczych. Ich liczbę ustala się na podstawie analizy całokształtu robót związanych z drążeniem i zabezpieczeniem wyrobiska. Roboty wiertnicze często decydują o postępie robót podziemnych i muszą być dokładnie zaprojektowane, zaplanowane.
