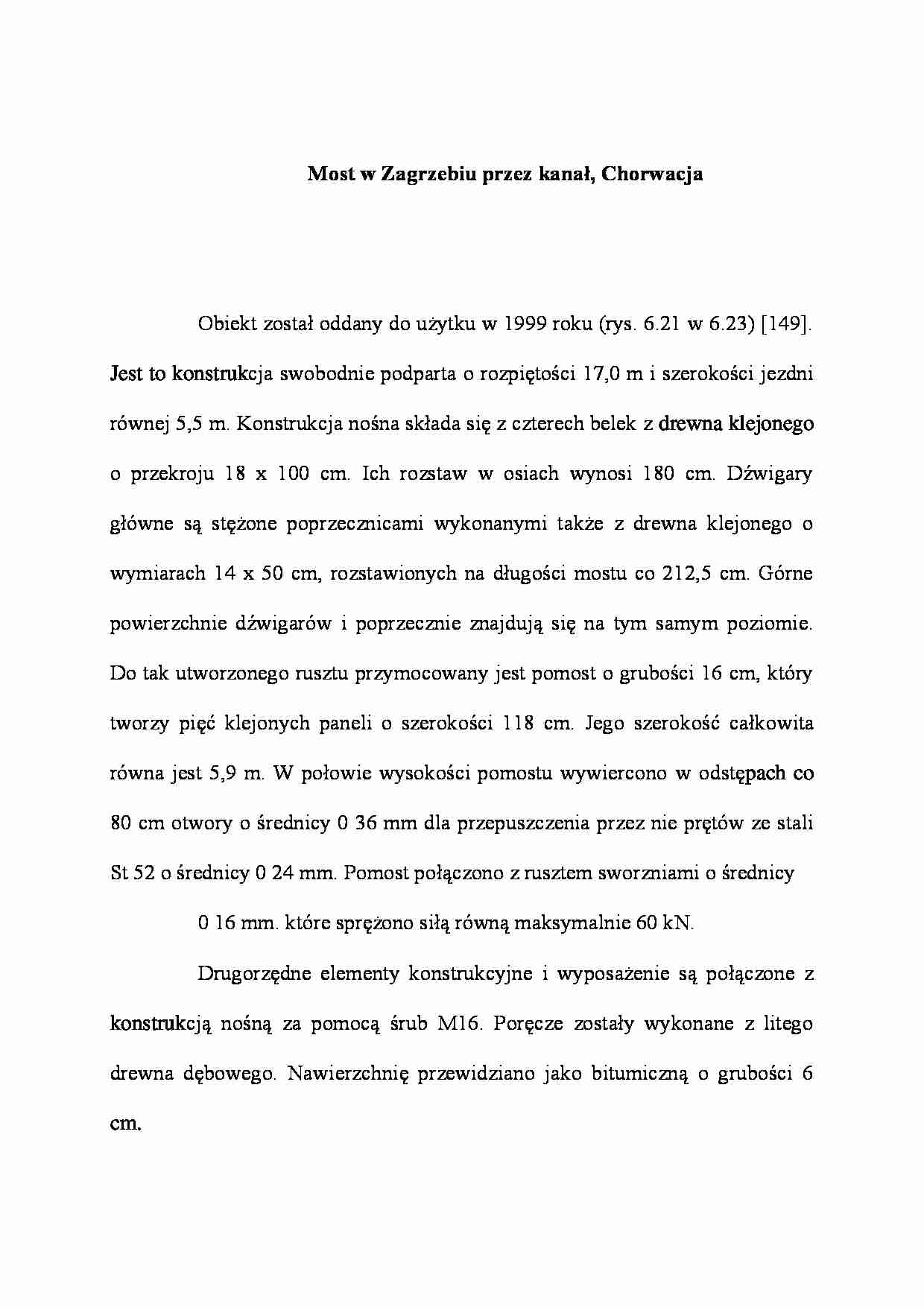

Most w Zagrzebiu przez kanał - wykład - strona 1 Most w Zagrzebiu przez kanał - wykład - strona 2

Fragment notatki:

Most w Zagrzebiu przez kanał, Chorwacja
Obiekt został oddany do użytku w 1999 roku (rys. 6.21 w 6.23) [149]. Jest to konstruk­cja swobodnie podparta o rozpiętości 17,0 m i szerokości jezdni równej 5,5 m. Kon­strukcja nośna składa się z czterech belek z drewna klejonego o przekroju 18 x 100 cm. Ich rozstaw w osiach wynosi 180 cm. Dźwigary główne są stężone poprzecznicami wykonanymi także z drewna klejonego o wymiarach 14 x 50 cm, rozstawionych na długości mostu co 212,5 cm. Górne powierzchnie dźwigarów i poprzecznie znajdują się na tym samym poziomie. Do tak utworzonego rusztu przymocowany jest pomost o grubości 16 cm, który tworzy pięć klejonych paneli o szerokości 118 cm. Jego szero­kość całkowita równa jest 5,9 m. W połowie wysokości pomostu wywiercono w odstę­pach co 80 cm otwory o średnicy 0 36 mm dla przepuszczenia przez nie prętów ze stali St 52 o średnicy 0 24 mm. Pomost połączono z rusztem sworzniami o średnicy
0 16 mm. które sprężono siłą równą maksymalnie 60 kN.
Drugorzędne elementy konstrukcyjne i wyposażenie są połączone z konstruk­cją nośną za pomocą śrub M16. Poręcze zostały wykonane z litego drewna dębo­wego. Nawierzchnię przewidziano jako bitumiczną o grubości 6 cm.
Materiałem, z którego wykonano klejoną konstrukcję mostu było drewno so­snowe i świerkowe. Poszczególne warstwy miały grubość 32,0 mm. Wszystkie ele­menty stalowe były galwanizowane.
Most zaprojektowano na obciążenie tłumem równym 5,0 kN/m2 rozłożonym na całej powierzchni pomostu i pojazdem o nacisku na oś równym 60 kN.
Innym przykładem konstrukcji sprężanych są elementy wykonane w technolo­gii SCL (Structural Composite Lumber). Opis tej technologii oraz wad i zalet takich elementów konstrukcyjnych przedstawiono w rozdziale 3.6.7. Poniżej opisano dwa mosty wykonane z takich elementów.
