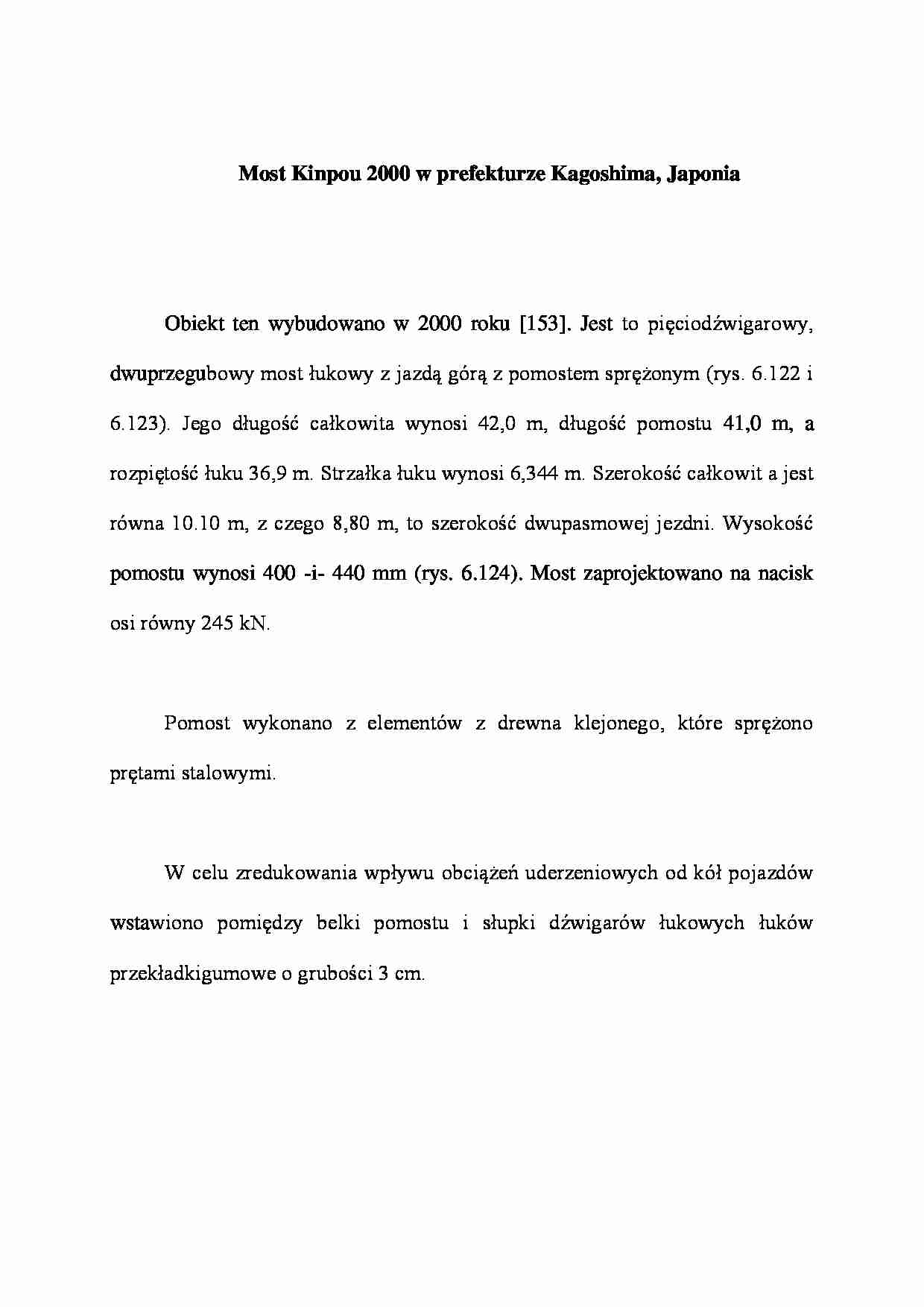

Most Kinpou 2000 w prefekturze Kagoshima, Japonia
Obiekt ten wybudowano w 2000 roku [153]. Jest to pięciodźwigarowy, dwuprzegubowy most łukowy z jazdą górą z pomostem sprężonym (rys. 6.122 i 6.123). Jego długość całkowita wynosi 42,0 m, długość pomostu 41,0 m, a rozpiętość łuku 36,9 m. Strzałka łuku wynosi 6,344 m. Szerokość całkowit a jest równa 10.10 m, z czego 8,80 m, to szerokość dwupasmowej jezdni. Wysokość pomostu wynosi 400 -i- 440 mm (rys. 6.124). Most zaprojektowano na nacisk osi równy 245 kN.
Pomost wykonano z elementów z drewna klejonego, które sprężono prętami stalowymi.
W celu zredukowania wpływu obciążeń uderzeniowych od kół pojazdów wstawiono pomiędzy belki pomostu i słupki dźwigarów łukowych łuków przekładki gumowe o grubości 3 cm.
