Fragment notatki:

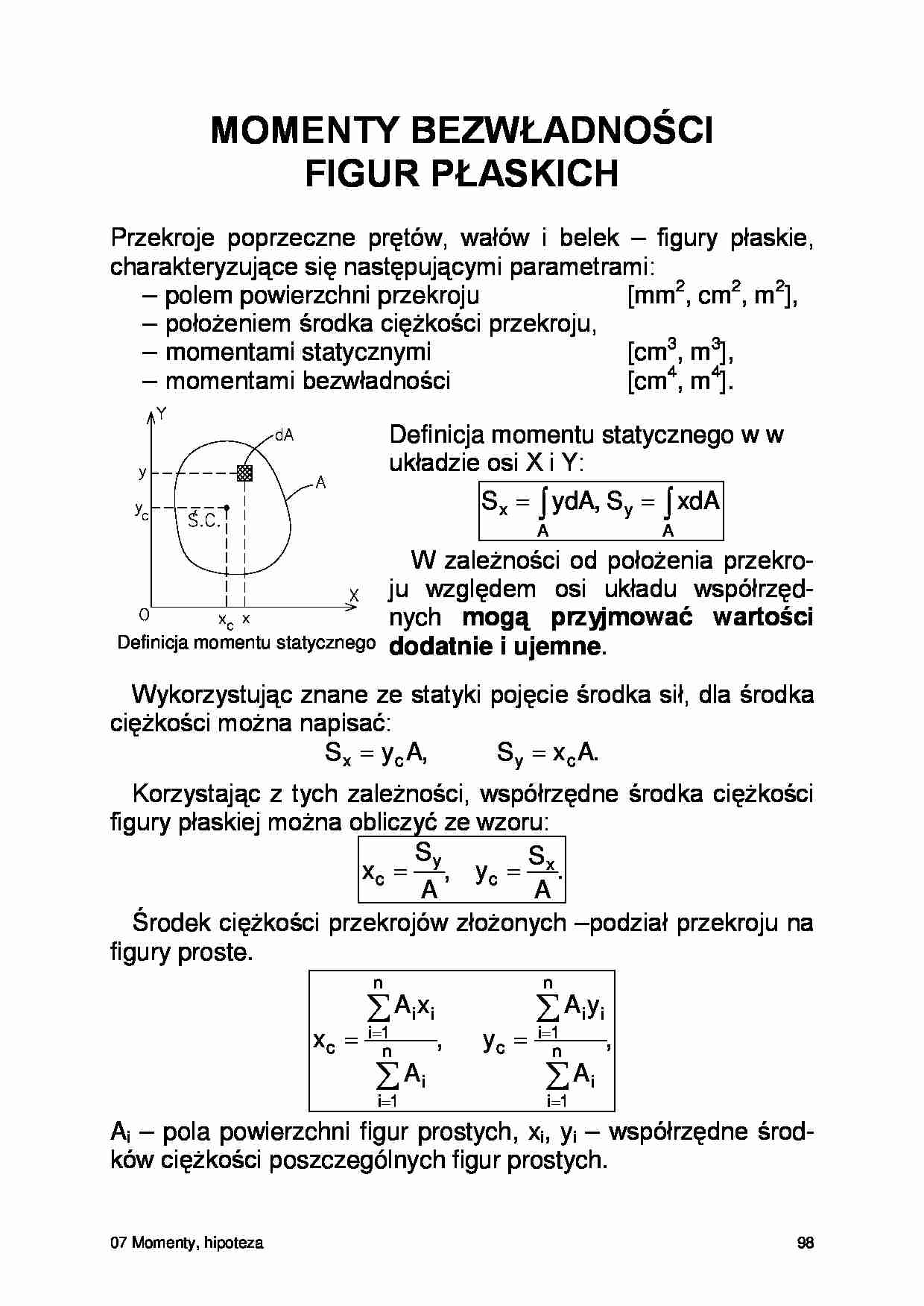

07 Momenty, hipoteza  98  MOMENTY BEZWŁADNOŚCI   FIGUR PŁASKICH    Przekroje  poprzeczne  prętów,  wałów  i  belek  –  figury  płaskie,  charakteryzujące się następującymi parametrami:  –  polem powierzchni przekroju   [mm 2, cm2, m2],  –   położeniem środka ciężkości przekroju,  –  momentami statycznymi   [cm 3, m3],  –   momentami bezwładności   [cm 4, m4].    Definicja momentu statycznego w w  układzie osi X i Y:      A A y x xdA S , ydA S   W  zależności  od  położenia  przekro- ju  względem  osi  układu  współrzęd- nych  mogą  przyjmować  wartości  dodatnie i ujemne .     Wykorzystując znane ze statyki pojęcie środka sił, dla środka  ciężkości można napisać:  . A x S , A y S c y c x     Korzystając  z  tych  zależności,  współrzędne  środka  ciężkości  figury płaskiej można obliczyć ze wzoru:  . A S y , A S x x c y c     Środek ciężkości przekrojów złożonych –podział przekroju na  figury proste.   , A y A y , A x A x n 1 i i n 1 i i i c n 1 i i n 1 i i i c             Ai  –  pola  powierzchni  figur  prostych,  xi,  yi  –  współrzędne środ- ków ciężkości poszczególnych figur prostych.      Definicja momentu statycznego  07 Momenty, hipoteza  99  PRZYKŁAD     Określić  położenie  środka  ciężkości  fi- gury przedstawionej na rysunku.    Przekrój  po dzielono  na  trzy  prostokąty  o następujących polach powierzchni:   A1 = 1  1 = 1 cm 2,   A2 = 2  5 = 10 cm 2,   A3 = 2  2 = 4 cm 2.   Współrzędne  środka  ciężkości  całej  figu- ry wyno szą          , cm 43 , 3 4 10 1 5 4 3 10 5 , 1 1 A A A x A x A x A x 3 2 1 3 3 2 2 1 1 c                 . cm 77 , 3 4 10 1 5 4 5 , 3 10 5 , 1 1 A A A y A y A y A y 3 2 1 3 3 2 2 1 1 c                   Momenty bezwładności      Definicja  momentów bezwładności:  –  osiowe momenty bezwładności      A 2 y A 2 x , dA x J , dA y J   –  biegunowy moment bezwładności    , J J dA y x dA J y x A A 2 2 2

(…)

… mechaniki teoretycznej,
profesor Politechniki Lwowskiej, Politechnika Warszawskiej
i po II Wojnie Światowej Politechniki Gdańskiej.
Hipoteza ta należy do licznej grupy tzw. hipotez energetycz-
nych. Twórcy hipotezy (Huber 1904, Mises 1913, Hencky 1925)
przyjęli, że miarą wytężenia materiału jest wartość energii
sprężystej odkształcenia postaciowego.
Dla przypadku jednoczesnego występowania naprężeń nor…
... zobacz całą notatkę
