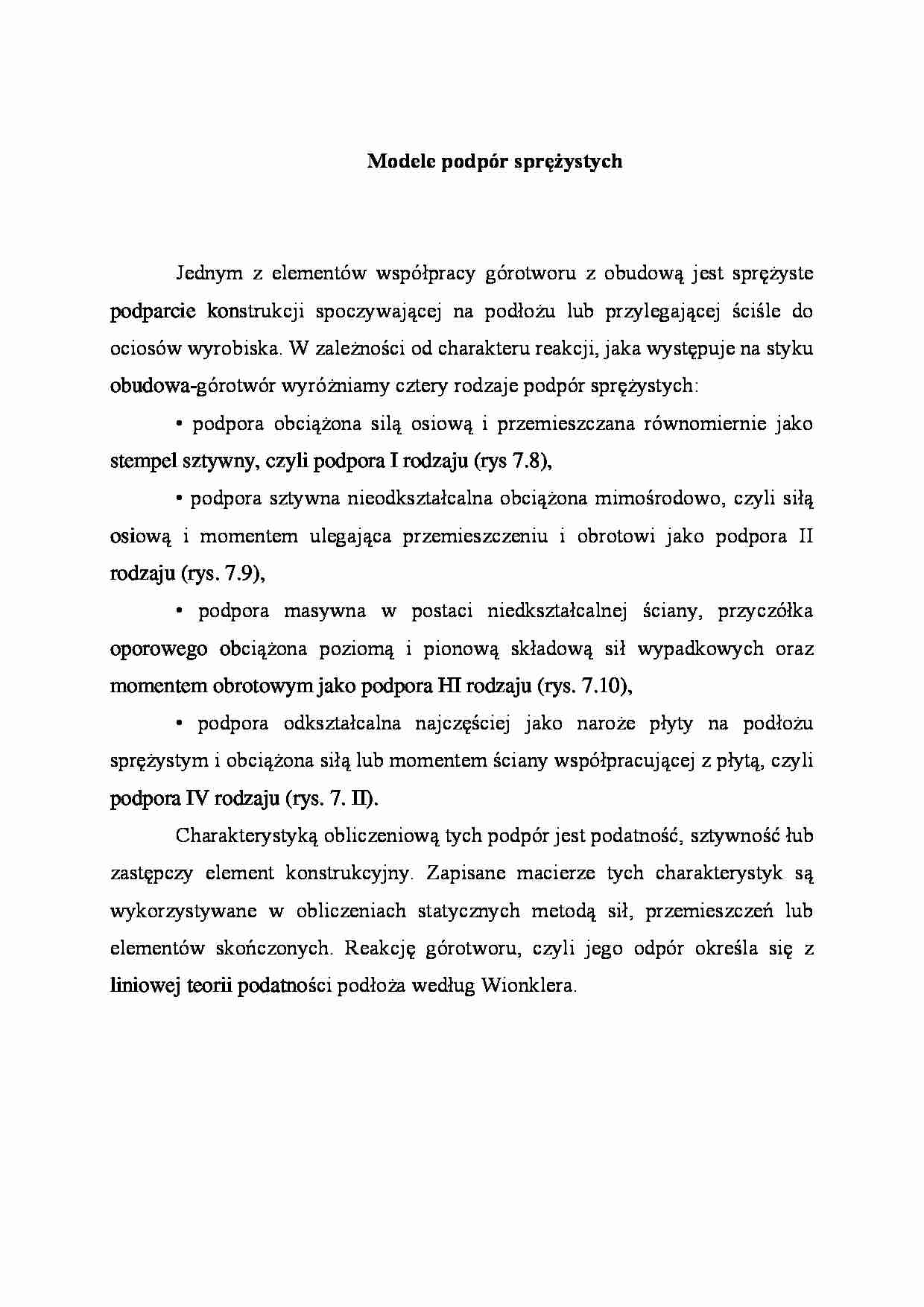

Modele podpór sprężystych
Jednym z elementów współpracy górotworu z obudową jest sprężyste podparcie kon­strukcji spoczywającej na podłożu lub przylegającej ściśle do ociosów wyrobiska. W zależności od charakteru reakcji, jaka występuje na styku obudowa-górotwór wy­różniamy cztery rodzaje podpór sprężystych:
• podpora obciążona silą osiową i przemieszczana równomiernie jako stempel sztyw­ny, czyli podpora I rodzaju (rys 7.8),
• podpora sztywna nieodkształcalna obciążona mimośrodowo, czyli siłą osiową i momentem ulegająca przemieszczeniu i obrotowi jako podpora II rodzaju (rys. 7.9),
• podpora masywna w postaci niedkształcalnej ściany, przyczółka oporowego ob­ciążona poziomą i pionową składową sił wypadkowych oraz momentem obrotowym jako podpora HI rodzaju (rys. 7.10),
• podpora odkształcalna najczęściej jako naroże płyty na podłożu sprężystym i ob­ciążona siłą lub momentem ściany współpracującej z płytą, czyli podpora IV rodzaju (rys. 7. II).
Charakterystyką obliczeniową tych podpór jest podatność, sztywność łub zastępczy element konstrukcyjny. Zapisane macierze tych charakterystyk są wykorzystywane w obliczeniach statycznych metodą sił, przemieszczeń lub elementów skończonych. Reakcję górotworu, czyli jego odpór określa się z liniowej teorii podatności podłoża według Wionklera.
