II. Przebieg zadania
Skalibrowaliśmy oscyloskop tak, aby jak najwyraźniej widać było dany przebieg prądu. Następnie zmieniając częstotliwość generowanego sygnału dokonywaliśmy odpowiednich pomiarów.
1. Pomiar amplitudy, okresu oraz częstotliwości
Określić wartość amplitudy dla sinusoidalnego przebiegu prądu widocznego na oscyloskopie.
1 działka = 1 V,
A = 3 działki,
więc A = 3V,
III. Wnioski
Korzystając z urządzenia pomiarowego, jakim jest oscyloskop, mieliśmy możliwość obserwowania oraz dokonywania pomiarów parametrów zmiennych w czasie sygnałów elektrycznych. Dużą zaletą oscyloskopu jest otrzymywanie nieruchomych obrazów, co pozwala na sporą dokładność pomiaru. W przypadku oscyloskopu komputerowego ta dokładność jest jeszcze większa.

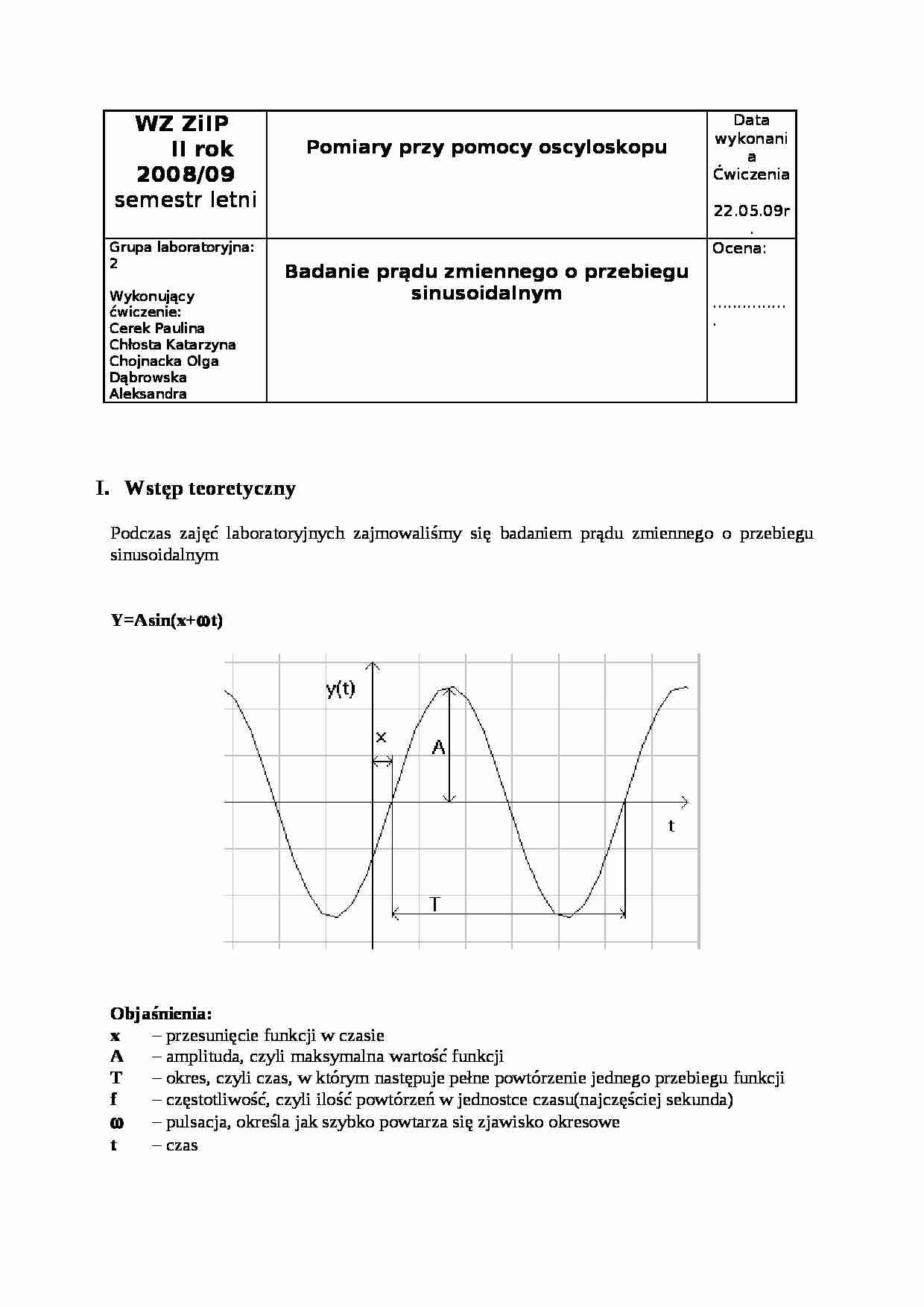

WZ ZiIP II rok
2008/09
semestr letni
Pomiary przy pomocy oscyloskopu
Data wykonania
Ćwiczenia
22.05.09r.
Grupa laboratoryjna: 2
Wykonujący ćwiczenie:
Cerek Paulina
Chłosta Katarzyna
Chojnacka Olga
Dąbrowska Aleksandra
Badanie prądu zmiennego o przebiegu sinusoidalnym
Ocena:
................
Wstęp teoretyczny
Podczas zajęć laboratoryjnych zajmowaliśmy się badaniem prądu zmiennego o przebiegu sinusoidalnym
Y=Asin(x+t)
Objaśnienia:
x - przesunięcie funkcji w czasie
A - amplituda, czyli maksymalna wartość funkcji
T - okres, czyli czas, w którym następuje pełne powtórzenie jednego przebiegu funkcji
f - częstotliwość, czyli ilość powtórzeń w jednostce czasu(najczęściej sekunda)
- pulsacja, określa jak szybko powtarza się zjawisko okresowe
t - czas
Zależności:
F=1/T
= 2f = (2)/T
Przebieg zadania
Skalibrowaliśmy oscyloskop tak, aby jak najwyraźniej widać było dany przebieg prądu. Następnie zmieniając częstotliwość generowanego sygnału dokonywaliśmy odpowiednich pomiarów. Pomiar amplitudy, okresu oraz częstotliwości
Określić wartość amplitudy dla sinusoidalnego przebiegu prądu widocznego na oscyloskopie.
1 działka = 1 V,
A = 3 działki,
więc A = 3V,
Następnie dokonać pomiaru wartości okresu oraz częstotliwości przebiegu przy różnych założeniach wyjściowych.
Sytuacja 1
Sytuacja 2
1 działka = 20μs
1 działka = 0,1ms
T = 5,5 działek
T = 3 działki
T = 104 μs
T = 0,3 ms
f = 9,6 x 103 Hz
f = 3,33 x 103 Hz
Pomiar czasu narastania oraz opadania
Przebieg sinusoidalny prądu zmiennego widoczny na wyświetlaczu oscyloskopu posiada inny czas narastania i opadania. Należy obliczyć te czasy.
Czas narastania
Czas opadania
1 działka = 0,1ms
1 działka = 0,1ms
T = 1,5 działki
T = 1,5 działki
T = 0,15ms
T = 0,12ms
Krzywa Lissajous'a
Należy obliczyć kąt przesunięcia fazowego pomiędzy dwoma biegunami.
a = 1,8 działki
b = 5,4 działki
Kąt przesunięcia fazowego pomiędzy dwoma przebiegami prądu
Należy określić kąt przesunięcia fazowego pomiędzy dwoma przebiegami prądu. Podłączyliśmy generator do 2 kanałów oscyloskopu i wygenerowaliśmy dwa różne sygnały. Gdy mamy dwa przesunięte względem siebie przebiegi sinusoidalne kąt przesunięcia fazowego obliczamy następująco:
