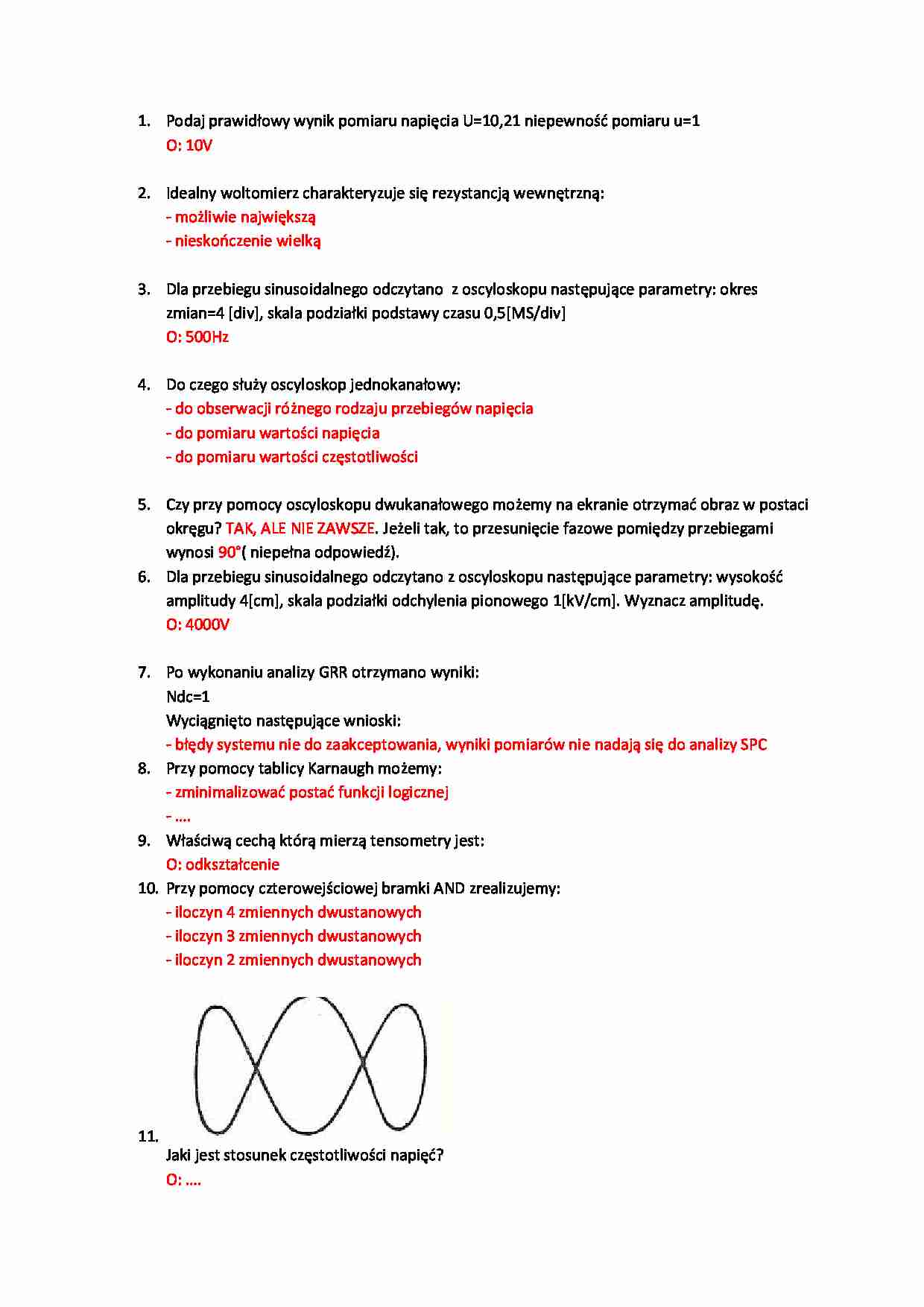

Metrologia - egzamin nr 2 - strona 1 Metrologia - egzamin nr 2 - strona 2 Metrologia - egzamin nr 2 - strona 3

Fragment notatki:



1. Podaj prawidłowy wynik pomiaru napięcia U=10,21 niepewność pomiaru u=1
O: 10V

2. Idealny woltomierz charakteryzuje się rezystancją wewnętrzną:
- możliwie największą
- nieskończenie wielką

3. Dla przebiegu sinusoidalnego odczytano z oscyloskopu następujące parametry: okres zmian=4 [div], skala podziałki podstawy czasu 0,5[MS/div]
O: 500Hz

4. Do czego służy oscyloskop jednokanałowy:
- do obserwacji różnego rodzaju przebiegów napięcia
- do pomiaru wartości napięcia
- do pomiaru wartości częstotliwości

21. Na podstawie pomiarów i badań statystycznych określono wartość rezystancji R=5.060+/-120mOhm. Podana wartość określa przedział ufności 95% obliczony dla rozkładu normalnego. Ile wynosi względna niepewność standardowa?
O: 1.2
22. 2 oporniki R1=100 +/-5 Ohm i R2=400+/-1% połączono równolegle. Oblicz względną niepewność graniczną korzystając z prawa przenoszenia niepewności.
O: …
23. 6 bitowy przetwornik A/C zastosowano do pomiaru napięcia z zakresu od 0 do 8 V. Ile wynosi błąd kwantyzacji?
O: 0,0625

Podaj prawidłowy wynik pomiaru napięcia U=10,21 niepewność pomiaru u=1
O: 10V
Idealny woltomierz charakteryzuje się rezystancją wewnętrzną:
- możliwie największą
- nieskończenie wielką
Dla przebiegu sinusoidalnego odczytano z oscyloskopu następujące parametry: okres zmian=4 [div], skala podziałki podstawy czasu 0,5[MS/div]
O: 500Hz
Do czego służy oscyloskop jednokanałowy:
- do obserwacji różnego rodzaju przebiegów napięcia
- do pomiaru wartości napięcia
- do pomiaru wartości częstotliwości
Czy przy pomocy oscyloskopu dwukanałowego możemy na ekranie otrzymać obraz w postaci okręgu? TAK, ALE NIE ZAWSZE. Jeżeli tak, to przesunięcie fazowe pomiędzy przebiegami wynosi 90°( niepełna odpowiedź).
Dla przebiegu sinusoidalnego odczytano z oscyloskopu następujące parametry: wysokość amplitudy 4[cm], skala podziałki odchylenia pionowego 1[kV/cm]. Wyznacz amplitudę.
O: 4000V
Po wykonaniu analizy GRR otrzymano wyniki:
Ndc=1
Wyciągnięto następujące wnioski:
- błędy systemu nie do zaakceptowania, wyniki pomiarów nie nadają się do analizy SPC
Przy pomocy tablicy Karnaugh możemy:
- zminimalizować postać funkcji logicznej
- ….
Właściwą cechą którą mierzą tensometry jest:
O: odkształcenie
Przy pomocy czterowejściowej bramki AND zrealizujemy:
- iloczyn 4 zmiennych dwustanowych
- iloczyn 3 zmiennych dwustanowych
- iloczyn 2 zmiennych dwustanowych
Jaki jest stosunek częstotliwości napięć?
O: ….
Odbiorca szyb samochodowych wymaga aby rezystancja systemu ogrzewania wynosiła 15+/- 0,5 Ohm. Do pomiaru wykorzystano omomierz o zakresie20 Ohm. Jakiej najmniejszej klasy dokładności omomierza można użyć z punktu widzenia wymagań SPC?
O: …..
Watomierzem analogowym o liczbie działek równej 100, zakresie napięciowym 300[V], zakresie prądowym 2,5[A] zmierzono moc P=500[W]. Klasa dokładności watomierza wynosi 1,5. Oblicz stałą watomierza.
O:7,5
Na podstawie pomiarów i badań statystycznych określono wartość rezystancji R=10.040+/-60mOhm. Niepewność określono przy współczynniku rozszerzenia k=2. Ile wynosi niepewność standardowa?
O:30
Na rysunku przedstawiono układ miliamperomierza o zakresie 0-150mA. Oblicz prąd cewki przyrządu przy pełnym wychyleniu jeżeli: R Cu=2,2 , Rs=0,5 , R1=27,3 Ohm , rezystancja bocznika R2=1,58 .Odpowiedź wpisać w mA.
O: 7,5
Miernikiem cyfrowym o klasie dokładności kl=5, rozdzielczości R=0,01mA i zakresie 30 mA dokonano pomiaru natężenia prądu. Na wyświetlaczu odczytano wartość I=15.65mA.Jaka jest niepewność względna procen

(…)

… wewnętrznym Ra=1 ohm, zakresie 0-6 A i liczbie działek 150 wychylił się o 100 działek?
O:….
Woltomierz analogowy klasy 1 ma zakres 400 V. Wyznacz błąd względny pomiaru napięcia równego 200 V.
O: 2
Woltomierz o zakresie pomiarowym 100 mV i liczbie działek 150 wychylił się o 120 działek. Jakie napięcie wskazał woltomierz ? Odp. podaj w V.
O:0,08
Układ złożony z szeregowo połączonych amperomierza ( o zakresie…
…=900[W]. Klasa dokładności watomierza wynosi 2. Oblicz stałą watomierza.
O:15
Moc P odbiornika prądu stałego określono na podstawie pomiaru napięcia U=10+/-2% V i prądu 5+/- 1%A.Wyznacz błąd pomiaru mocy metodą różniczkową.
O: 3
Woltomierz analogowy klasy 1 ma zakres 400 V. Wyznacz błąd względny pomiaru napięcia równego 50 V.
O:8 lub 0,08
Na rysunku przedstawiono układ miliamperomierza o zakresie 0…
... zobacz całą notatkę
