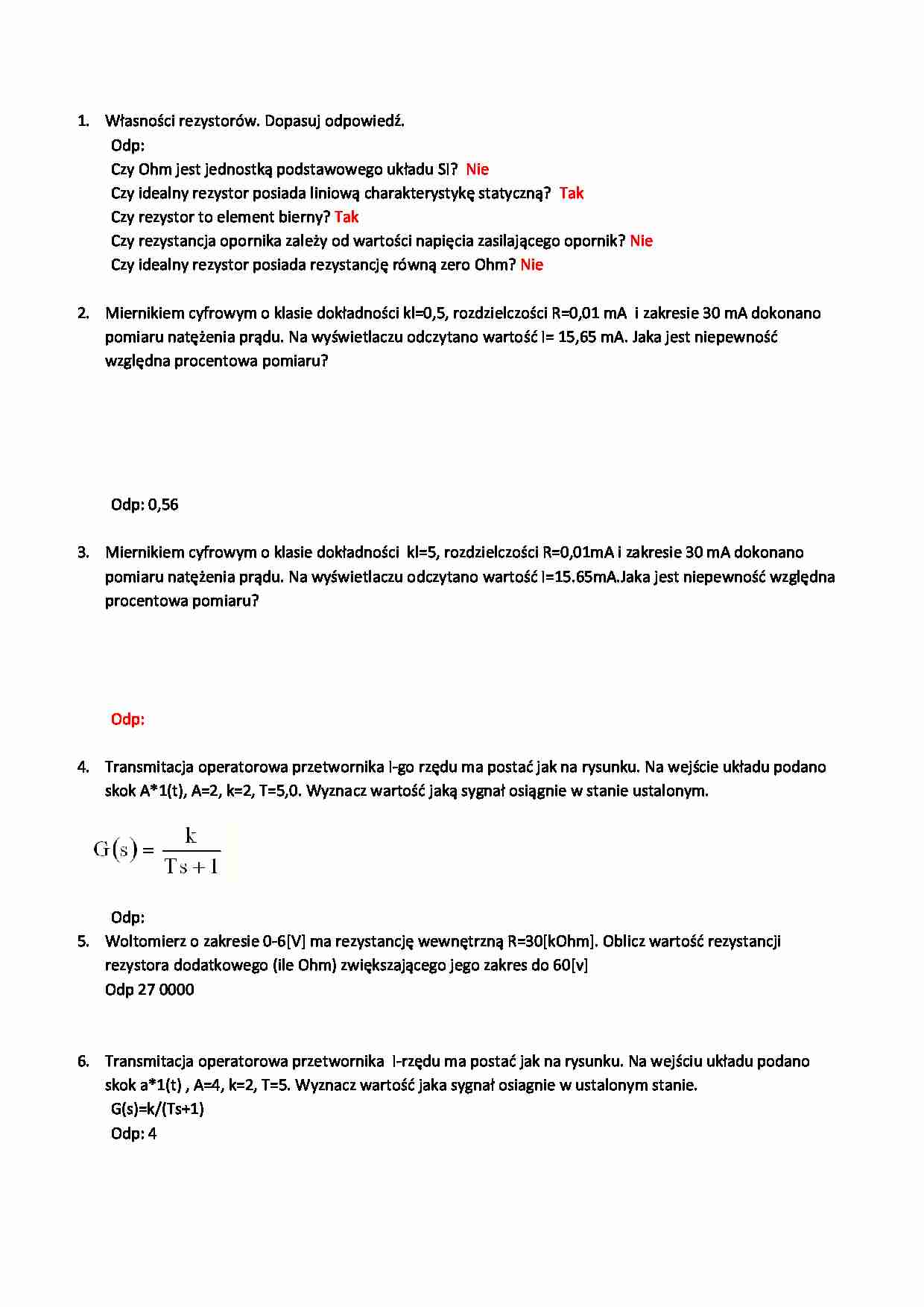

1. Własności rezystorów. Dopasuj odpowiedź.
Odp:
Czy Ohm jest jednostką podstawowego układu SI? Nie
Czy idealny rezystor posiada liniową charakterystykę statyczną? Tak
Czy rezystor to element bierny? Tak
Czy rezystancja opornika zależy od wartości napięcia zasilającego opornik? Nie
Czy idealny rezystor posiada rezystancję równą zero Ohm? Nie

2. Miernikiem cyfrowym o klasie dokładności kl=0,5, rozdzielczości R=0,01 mA i zakresie 30 mA dokonano pomiaru natężenia prądu. Na wyświetlaczu odczytano wartość I= 15,65 mA. Jaka jest niepewność względna procentowa pomiaru?
Odp: 0,56

78. Podaj prawidłowy wynik pomiaru napięcia U=10,21, niepewność pomiaru u=1
Odp. 10
79. Po wykonaniu analizy GRR otrzymano wyniki: ndc=3. Wyciągnięto następujące wnioski( zaznacz poprawne)
Popełniono błędy w analizie, gdyż wyniki są niewiarygodne
Błędy systemu nie do zaakceptowania, wyniki pomiarów nie nadają się do analizy SPC
System można stosować, ale tylko jako sprawdzian (tak/nie)
Tylko przyrząd wymaga korekty
Błędy systemu do zaakceptowania można go z ograniczeniami stosować w SPC
Tylko praca operatorów wymaga poprawy
Błędy systemu do zaakceptowania, wyniki pomiarów nadają się do analizy SPC – błędna odp.
(odp. c jest poprawna ale nie jest jedyna odpowiedzią na to pytanie)
80. Wykonując analizę GRR możemy ocenić:
Poprawność użycia przyrządu pomiarowego
Rozdzielczość systemu pomiarowego
81. Funkcje NOT(A)*NOT(B)*NOT(C) można zrealizować bezpośrednio przy pomocy:
Odp. Jednej bramki NOR

Własności rezystorów. Dopasuj odpowiedź.
Odp: Czy Ohm jest jednostką podstawowego układu SI? Nie
Czy idealny rezystor posiada liniową charakterystykę statyczną? Tak
Czy rezystor to element bierny? Tak
Czy rezystancja opornika zależy od wartości napięcia zasilającego opornik? Nie
Czy idealny rezystor posiada rezystancję równą zero Ohm? Nie
Miernikiem cyfrowym o klasie dokładności kl=0,5, rozdzielczości R=0,01 mA i zakresie 30 mA dokonano pomiaru natężenia prądu. Na wyświetlaczu odczytano wartość I= 15,65 mA. Jaka jest niepewność względna procentowa pomiaru? Odp: 0,56
Miernikiem cyfrowym o klasie dokładności kl=5, rozdzielczości R=0,01mA i zakresie 30 mA dokonano pomiaru natężenia prądu. Na wyświetlaczu odczytano wartość I=15.65mA.Jaka jest niepewność względna procentowa pomiaru?
Odp:
Transmitacja operatorowa przetwornika I-go rzędu ma postać jak na rysunku. Na wejście układu podano skok A*1(t), A=2, k=2, T=5,0. Wyznacz wartość jaką sygnał osiągnie w stanie ustalonym.
Odp: Woltomierz o zakresie 0-6[V] ma rezystancję wewnętrzną R=30[kOhm]. Oblicz wartość rezystancji rezystora dodatkowego (ile Ohm) zwiększającego jego zakres do 60[v]
Odp 27 0000
Transmitacja operatorowa przetwornika I-rzędu ma postać jak na rysunku. Na wejściu układu podano skok a*1(t) , A=4, k=2, T=5. Wyznacz wartość jaka sygnał osiagnie w ustalonym stanie.
G(s)=k/(Ts+1)
Odp: 4
Jakie jest wskazanie waromierza w układzie zasilanym napięciem sinusoidalnie zmiennym przedstawionym na rysunku, jeżeli parametry obwodu są następujące: u=28,2 sin(100t+10), R1=R2=60 Ohm, L= 0,5H, C=0,25 mF
Odp: 3,94 ale tez 3,8 i 4
6 bitowy przetwornik A/C zastosowana do pomiaru napięcia z zakresu od 0 do 10 [V]. Ile wynosi błąd kwantyzacji. 26=6410/64=0,15Bład kwantyzacji= 0,156/2=0,078
Odp:0,078
Do wejść oscyloskopu dwukanałowego doprowadzono napięcie sinusoidalne o różnych częstotliwościach otrzymując obraz jak na rysunku. Jaki był stosunek częstotliwości tych napięć?
Odp: 1.5 lub 0,75 Woltomierz klasy 1

(…)

…=0,005F, a amperomierz o oporze wewnętrznym Ra= 1 Ohm, zakresie od 0 do 6 i liczbie działek 150 wychylił się o 100 działek?
Odp: na pewno nie 3,16 a Magda ma ze 3,16
Odbiorca akumulatorów samochodowych wymaga, aby napięcie akumulatora wynosiło 12 +/- 1 [V]. Do pomiaru wykorzystano woltomierz o zakresie 20 V. Jakiej klasy dokładności woltomierz należy użyć z punktu widzenia wymagań SPC?
Odp. Watomierzem…
