Ćwiczenie nr 1 Rezystory
1. Układ złożony z szeregowego połączonych amperomierza (o zakresie 75 [mA], liczbie działek 120) i rezystora zasilono pewnym napięciem. Amperomierz wychyli się o 96 działek. Klasa dokładności amperomierza wynosi 2. Rezystor w układzie ma wartość 100[ Ohm ] +/- 5%. Wyznacz wartość napięcia zasilania.
2. Dla przebiegu piłokształtnego odczytano z oscyloskopu następujące parametry: wysokość amplitudy = 3 [cm], okres zmian = 8 [cm]. Skala podziałki odchylania pionowego 2 [V/cm], skala podziałki podstawy czasu 0,5 [ms]. Wyznacz częstotliwość przebiegu [Hz].

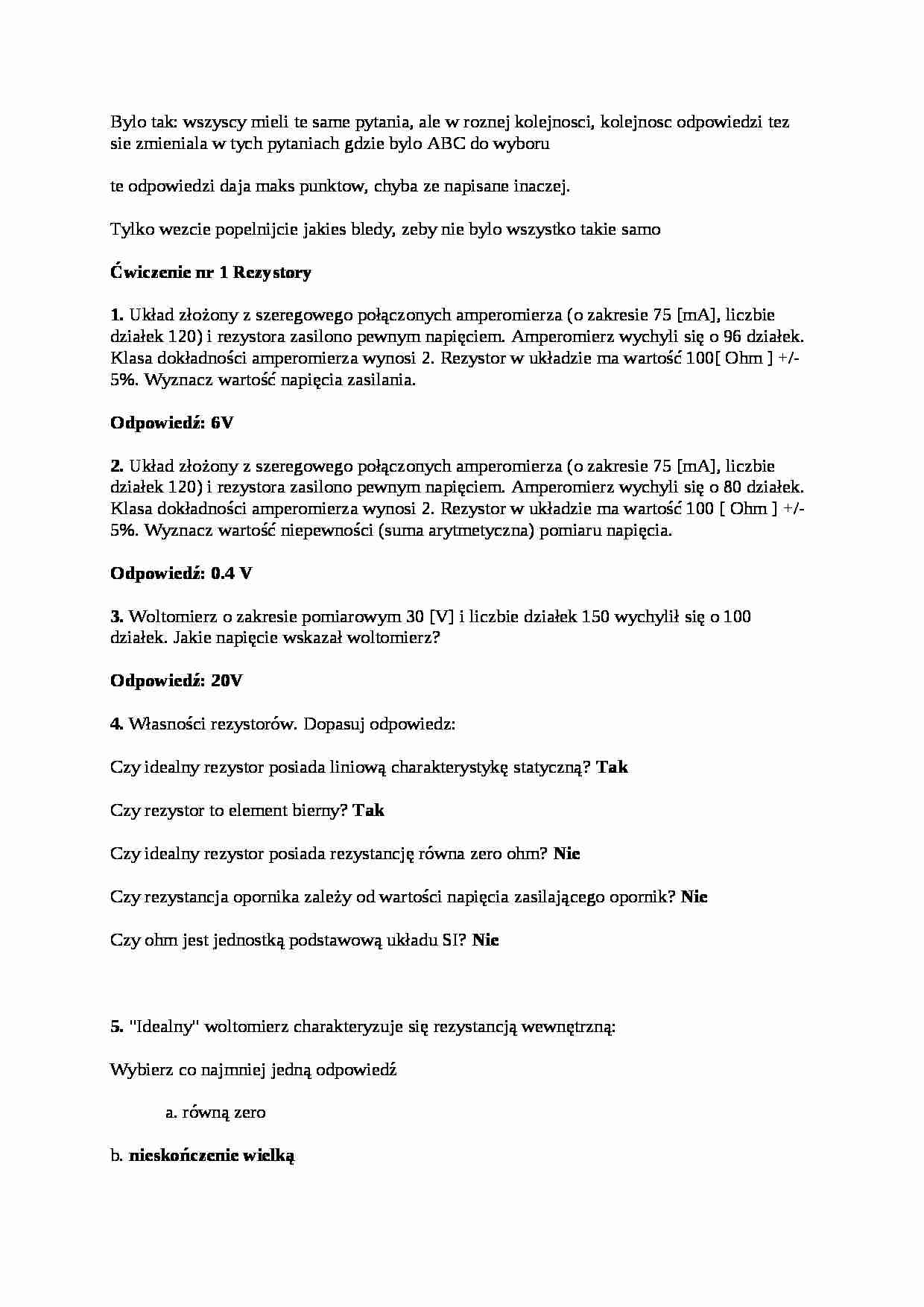

Bylo tak: wszyscy mieli te same pytania, ale w roznej kolejnosci, kolejnosc odpowiedzi tez sie zmieniala w tych pytaniach gdzie bylo ABC do wyborute odpowiedzi daja maks punktow, chyba ze napisane inaczej.Tylko wezcie popelnijcie jakies bledy, zeby nie bylo wszystko takie samo
Ćwiczenie nr 1 Rezystory
1. Układ złożony z szeregowego połączonych amperomierza (o zakresie 75 [mA], liczbie działek 120) i rezystora zasilono pewnym napięciem. Amperomierz wychyli się o 96 działek. Klasa dokładności amperomierza wynosi 2. Rezystor w układzie ma wartość 100[ Ohm ] +/- 5%. Wyznacz wartość napięcia zasilania.
Odpowiedź: 6V
2. Układ złożony z szeregowego połączonych amperomierza (o zakresie 75 [mA], liczbie działek 120) i rezystora zasilono pewnym napięciem. Amperomierz wychyli się o 80 działek. Klasa dokładności amperomierza wynosi 2. Rezystor w układzie ma wartość 100 [ Ohm ] +/- 5%. Wyznacz wartość niepewności (suma arytmetyczna) pomiaru napięcia.
Odpowiedź: 0.4 V
3. Woltomierz o zakresie pomiarowym 30 [V] i liczbie działek 150 wychylił się o 100 działek. Jakie napięcie wskazał woltomierz?
Odpowiedź: 20V
4. Własności rezystorów. Dopasuj odpowiedz:
Czy idealny rezystor posiada liniową charakterystykę statyczną? Tak Czy rezystor to element bierny? Tak
Czy idealny rezystor posiada rezystancję równa zero ohm? Nie Czy rezystancja opornika zależy od wartości napięcia zasilającego opornik? Nie Czy ohm jest jednostką podstawową układu SI? Nie
5. "Idealny" woltomierz charakteryzuje się rezystancją wewnętrzną:
Wybierz co najmniej jedną odpowiedź a. równą zero b. nieskończenie wielką c. możliwie największą d. możliwie najmniejszą e. 1 M W f. 1 W
g. ujemną 6. "Idealny" amperomierz powiniem charakteryzować się rezystancją wewnętrzną:
Wybierz co najmniej jedną odpowiedź a. małą dodatnią b. równą zero
c. małą ujemną d. różną od zera e. nieskończenie małą f. nieskończenie dużą g. 1 W h. 1 M W Ćwiczenie nr 2 Oscyloskop
1. Do czego służy oscyloskop dwukanałowy?
Wybierz co najmniej jedną odpowiedź a. Do pomiaru wartości częstotliwości b. Do pomiaru wartości rezystancji c. Do pomiaru przesunięcia fazowego dwóch przebiegów d. Do pomiaru wartości napięcia e. Do bezpośredniego pomiaru czasu f. Do obserwacji różnego rodzajów przebiegów napięcia 2. Dla przebiegu piłokształtnego odczytano z oscyloskopu następujące parametry: wysokość amplitudy = 3 [cm], okres zmian = 8 [cm]. Skala podziałki odchylania pionowego 2 [V/cm], skala podziałki podstawy czasu 0,5 [ms]. Wyznacz częstotliwość przebiegu [Hz].
(…)
… układach pracy:
Wybierz co najmniej jedną odpowiedź a. w układzie pełnego mostka b. w układzie półmostka c. w układzie przeciwbieżym d. w układzie Arona e. w układzie ćwierćmostka
3. Wykonując analizę GRR możemy ocenić:
Wybierz co najmniej jedną odpowiedź a. Powtarzalność i odtwarzalność systemu pomiarowego b. Liniowość przyrządu pomiarowego c. Rozdzielczość systemu pomiarowego d. Stan zdrowia operatorów…
... zobacz całą notatkę
