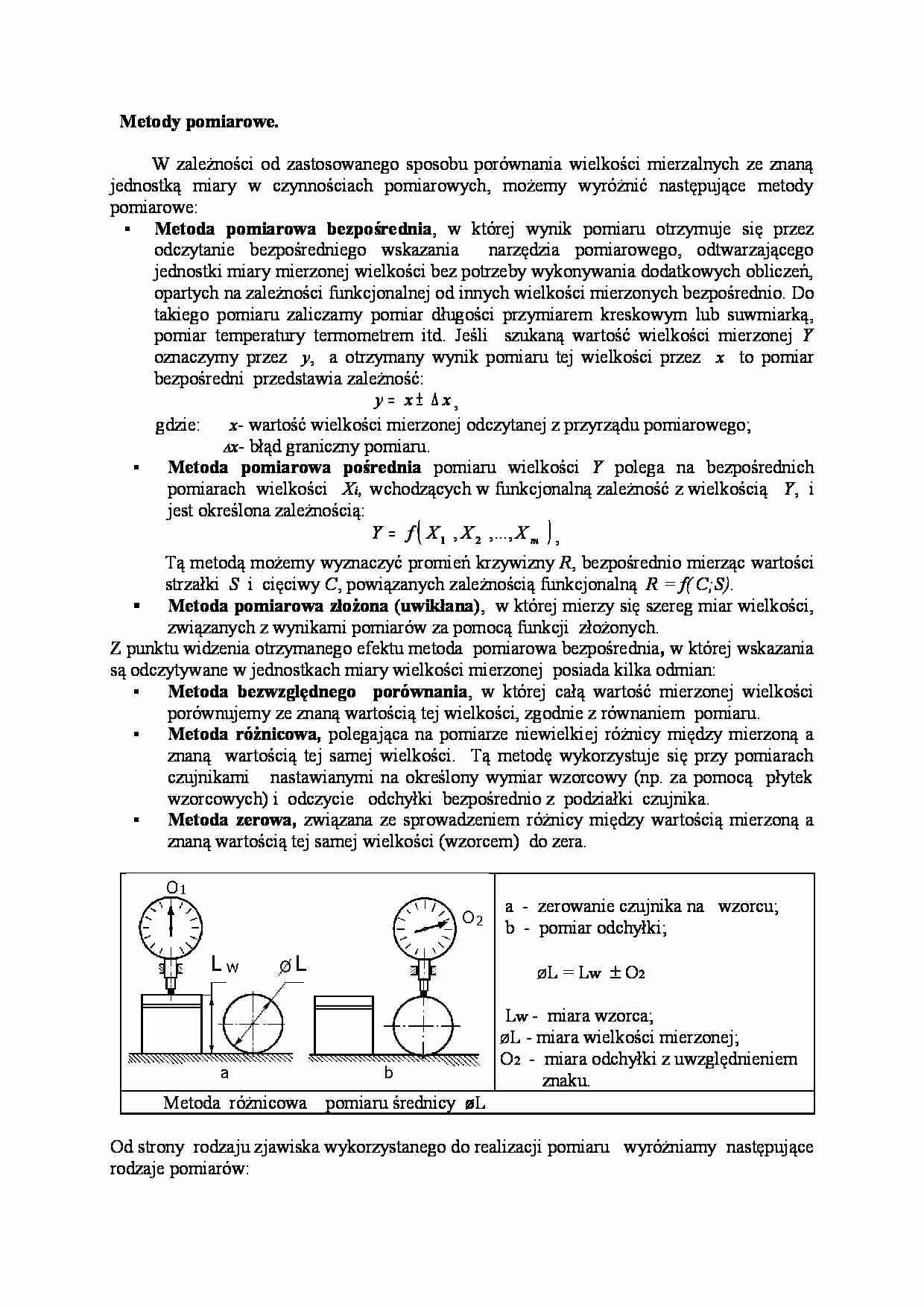

Metody pomiarowe. W zależności od zastosowanego sposobu porównania wielkości mierzalnych ze znaną jednostką miary w czynnościach pomiarowych, możemy wyróżnić następujące metody pomiarowe: Metoda pomiarowa bezpośrednia , w której wynik pomiaru otrzymuje się przez odczytanie bezpośredniego wskazania narzędzia pomiarowego, odtwarzającego jednostki miary mierzonej wielkości bez potrzeby wykonywania dodatkowych obliczeń, opartych na zależności funkcjonalnej od innych wielkości mierzonych bezpośrednio. Do takiego pomiaru zaliczamy pomiar długości przymiarem kreskowym lub suwmiarką, pomiar temperatury termometrem itd. Jeśli szukaną wartość wielkości mierzonej Y oznaczymy przez y , a otrzymany wynik pomiaru tej wielkości przez x to pomiar bezpośredni przedstawia zależność: x x y ∆ ± = , gdzie: x - wartość wielkości mierzonej odczytanej z przyrządu pomiarowego; ∆ x - błąd graniczny pomiaru. Metoda pomiarowa pośrednia pomiaru wielkości Y polega na bezpośrednich pomiarach wielkości Xi , wchodzących w funkcjonalną zależność z wielkością Y , i jest określona zależnością: ( ) m X X X f Y ,..., , 2 1 = , Tą metodą możemy wyznaczyć promień krzywizny R , bezpośrednio mierząc wartości strzałki S i cięciwy C , powiązanych zależnością funkcjonalną R = f( C;S). Metoda pomiarowa złożona (uwikłana) , w której mierzy się szereg miar wielkości, związanych z wynikami pomiarów za pomocą funkcji złożonych. Z punktu widzenia otrzymanego efektu metoda pomiarowa bezpośrednia , w której wskazania są odczytywane w jednostkach miary wielkości mierzonej posiada kilka odmian: Metoda bezwzględnego porównania , w której całą wartość mierzonej wielkości porównujemy ze znaną wartością tej wielkości, zgodnie z równaniem pomiaru. Metoda różnicowa, polegająca na pomiarze niewielkiej różnicy między mierzoną a znaną wartością tej samej wielkości. Tą metodę wykorzystuje się przy pomiarach czujnikami nastawianymi na określony wymiar wzorcowy (np. za pomocą płytek
(…)
…, zwiększającej dokładność
pomiaru.
W zakresie pomiarów długości i kąta zgodnie Polską Normą: PN-77/M-02101 Tolerancje
i pasowania - Nazwy i określenia, występują pomiary wymiarów zewnętrznych,
wewnętrznych, mieszanych oraz pośrednich. Przykłady wymienionych wymiarów są
przedstawione na rysunkach 1.5÷1.8. Rodzaj wymiaru i jego wartość decydują o
możliwości zastosowania określonych środków pomiarowych…
…, związana ze sprowadzeniem różnicy między wartością mierzoną a
znaną wartością tej samej wielkości (wzorcem) do zera.
(
)
a - zerowanie czujnika na wzorcu;
b - pomiar odchyłki;
ØL
= L w ± O2
Lw - miara wzorca;
ØL - miara wielkości
mierzonej;
O2 - miara odchyłki z uwzględnieniem
znaku.
Metoda różnicowa
pomiaru średnicy ØL
Od strony rodzaju zjawiska wykorzystanego do realizacji pomiaru wyróżniamy następujące…
... zobacz całą notatkę
