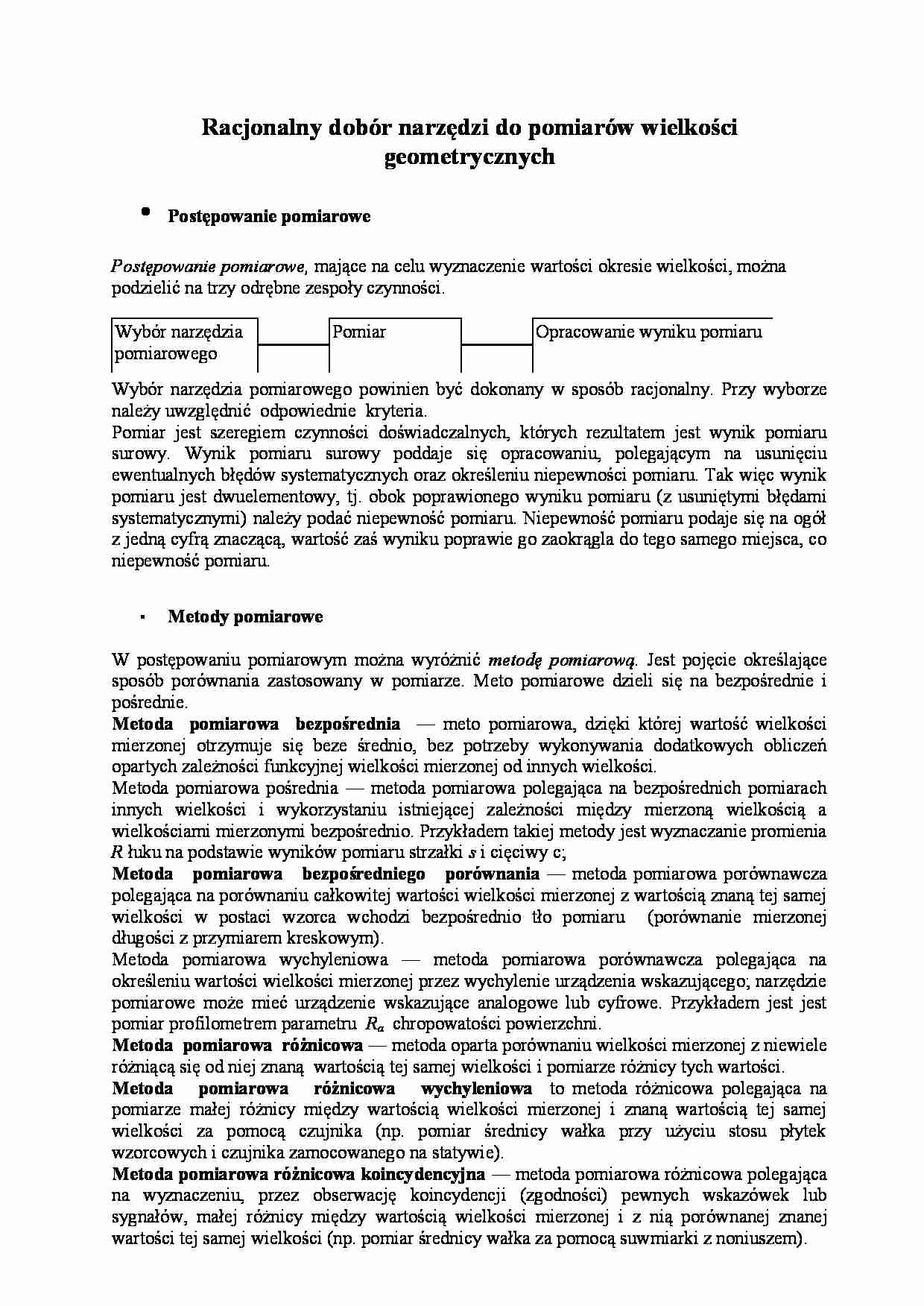

Racjonalny dobór narzędzi do pomiarów wielkości geometrycznych • Postępowanie pomiarowe Postępowanie pomiarowe, mające na celu wyznaczenie wartości okresie wielkości, można podzielić na trzy odrębne zespoły czynności. Wybór narzędzia pomiarowego Pomiar Opracowanie wyniku pomiaru Wybór narzędzia pomiarowego powinien być dokonany w sposób racjonalny. Przy wyborze należy uwzględnić odpowiednie kryteria. Pomiar jest szeregiem czynności doświadczalnych, których rezultatem jest wynik pomiaru surowy. Wynik pomiaru surowy poddaje się opracowaniu, polegającym na usunięciu ewentualnych błędów systematycznych oraz określeniu niepewności pomiaru. Tak więc wynik pomiaru jest dwuelementowy, tj. obok poprawionego wyniku pomiaru (z usuniętymi błędami systematycznymi) należy podać niepewność pomiaru. Niepewność pomiaru podaje się na ogół z jedną cyfrą znaczącą, wartość zaś wyniku poprawie go zaokrągla do tego samego miejsca, co niepewność pomiaru. • Metody pomiarowe W postępowaniu pomiarowym można wyróżnić metodę pomiarową. Jest pojęcie określające sposób porównania zastosowany w pomiarze. Meto pomiarowe dzieli się na bezpośrednie i pośrednie. Metoda pomiarowa bezpośrednia — meto pomiarowa, dzięki której wartość wielkości mierzonej otrzymuje się beze średnio, bez potrzeby wykonywania dodatkowych obliczeń opartych zależności funkcyjnej wielkości mierzonej od innych wielkości. Metoda pomiarowa pośrednia — metoda pomiarowa polegająca na bezpośrednich pomiarach innych wielkości i wykorzystaniu istniejącej zależności między mierzoną wielkością a wielkościami mierzonymi bezpośrednio. Przykładem takiej metody jest wyznaczanie promienia R łuku na podstawie wyników pomiaru strzałki s i cięciwy c; Metoda pomiarowa bezpośredniego porównania — metoda pomiarowa porównawcza polegająca na porównaniu całkowitej wartości wielkości mierzonej z wartością znaną tej samej wielkości w postaci wzorca wchodzi bezpośrednio tło pomiaru (porównanie mierzonej długości z przymiarem kreskowym). Metoda pomiarowa wychyleniowa — metoda pomiarowa porównawcza polegająca na określeniu wartości wielkości mierzonej przez wychylenie urządzenia wskazującego; narzędzie pomiarowe może mieć urządzenie wskazujące analogowe lub cyfrowe. Przykładem jest jest pomiar profilometrem parametru Ra chropowatości powierzchni.
(…)
… można postawić na stoliku pomiarowym (np. pomiar średnicy wałka czujnikiem
MOP 1/100 zamocowanym na statywie, z równoczesnym użyciem płytek wzorcowych),
— przedmiot można ustalić w pryzmie (np. pomiar odchyłki graniastości czujnikiem).Istnieje
kilka technik odbierania informacji o mierzonym wymiarze:
— technika stykowa (styk punktowy, liniowy lub powierzchniowy końcówki pomiarowej z
przedmiotem, z naciskiem…
