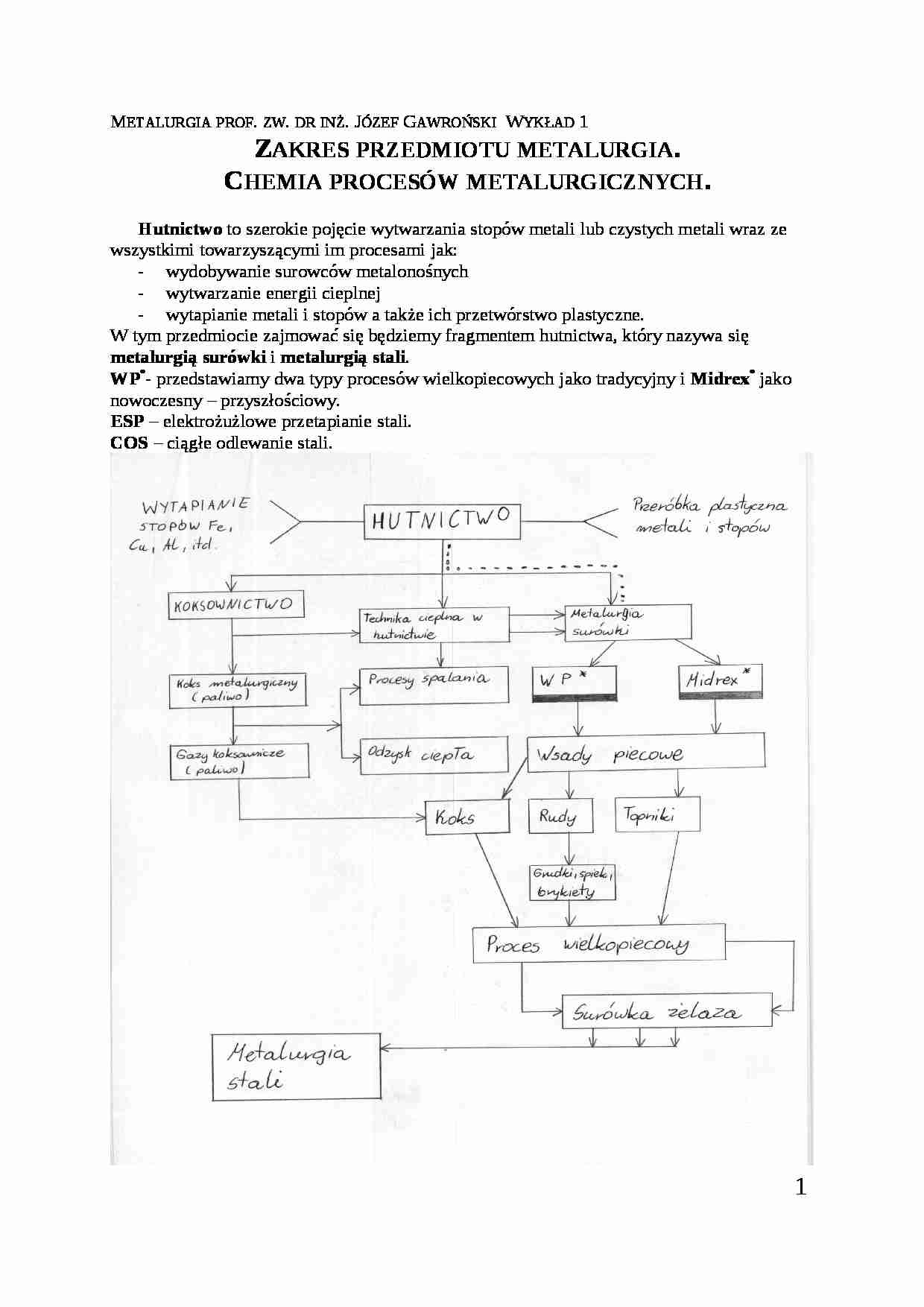

Metalurgia prof. zw. dr inż. Józef Gawroński Wykład 1
Zakres przedmiotu metalurgia.
Chemia procesów metalurgicznych.
Hutnictwo to szerokie pojęcie wytwarzania stopów metali lub czystych metali wraz ze wszystkimi towarzyszącymi im procesami jak:
wydobywanie surowców metalonośnych
wytwarzanie energii cieplnej
wytapianie metali i stopów a także ich przetwórstwo plastyczne.
W tym przedmiocie zajmować się będziemy fragmentem hutnictwa, który nazywa się metalurgią surówki i metalurgią stali.
WP*- przedstawiamy dwa typy procesów wielkopiecowych jako tradycyjny i Midrex* jako nowoczesny - przyszłościowy.
ESP - elektrożużlowe przetapianie stali.
COS - ciągłe odlewanie stali.
Wsad wielkopiecowy składa się z rud żelaza odpowiednio przygotowanych jako grudki, spieki, brykiety, z topników służących jako czynniki obniżające temperaturę topnienia zanieczyszczeń rudy zwanych skałą płonną; paliwem w procesie wielkopiecowym mogą być: Koks wielkopiecowy (tradycyjny), gaz ziemny wzbogacony wodorem, pył węgla kamiennego, mazut i inne paliwa ciekłe.
Rudy i inne materiały żelazonośne.
Wśród całej palety rud współczesna metalurgia stosuje tylko te, które zawierają powyżej 50% czystego żelaza. Są to:
Tlenek żelazowo - żelazawy:
Fe3O4 - magnetyt
Zawiera do 70% żelaza, a ruda norweska nawet 90% żelaza; kolor czarny lub szary.
Występują : Szwecja (Kiruna), Kral, Norwegia.
Tlenek żelazowy:
Fe2O3 - hematyt lub żelaziak czerwony
Zawiera do 60% żelaza; kolor czerwony lub brązowy.
Występuje: Ukraina (Krzywy Róg), Ural, Dolny Śląsk.
Wszystkie rudy posiadają zanieczyszczenia tzw. domieszki zwane skałą płonną. Domieszki mogą mieć odczyn kwaśny, jeżeli zawierają krzemionkę (piasek) - SiO2, odczyn obojętny - glin - Al2O3, odczyn zasadowy - kamień wapienny - CaCO3 (węglan wapnia).
Występują również domieszki korzystne, bo skała płonna w procesie wielkopiecowym musi być usunięta jako tzw. żużel. Tymi domieszkami są: mangan (Mu), wanat (V), nikiel (Ni), łączna ich zawartość nie przekracza 1,5%.
Domieszkami szkodliwymi, ale metalicznymi, chodź w innych procesach pożądanymi są: chrom (Cr), miedz (Cu), ołów, cynk, arsen, siarka, fosfor. Najwięcej jest chromu i miedzi.
Koks jako paliwo nosi nazwę koksu hutniczego lub wielkopiecowego. Jego wytrzymałość na ściskanie, wielkość i zawartość węgla i siarki są określone normami. Pożądana jest granulacja koksu hutniczego od 50 do 100 mm. Zawartość siarki poniżej 0,8%, popiołu poniżej 1%, fosforu poniżej 0,5%. Taki koks jest wytwarzany w Koksowni Zdzieszowice (jedyna taka koksownia).
(…)
… czy to będzie węgiel, koks czy gaz wymaga tlenu, który podtrzymuje palenie a sam się nie pali.
W strefie topnienia w górnej jego części mamy dużo świeżego tlenu i tam koks, czyli węgiel spala się według reakcji:
-reakcja egzotermiczna (wydziela ciepło)
W dolnej strefie topnienia zachodzi klasyczna reakcja Budouarda:
W strefie podgrzewania, czyli ponad strefą topnienia gdzie wsad może mieć jeszcze dużą zawartość…
... zobacz całą notatkę
