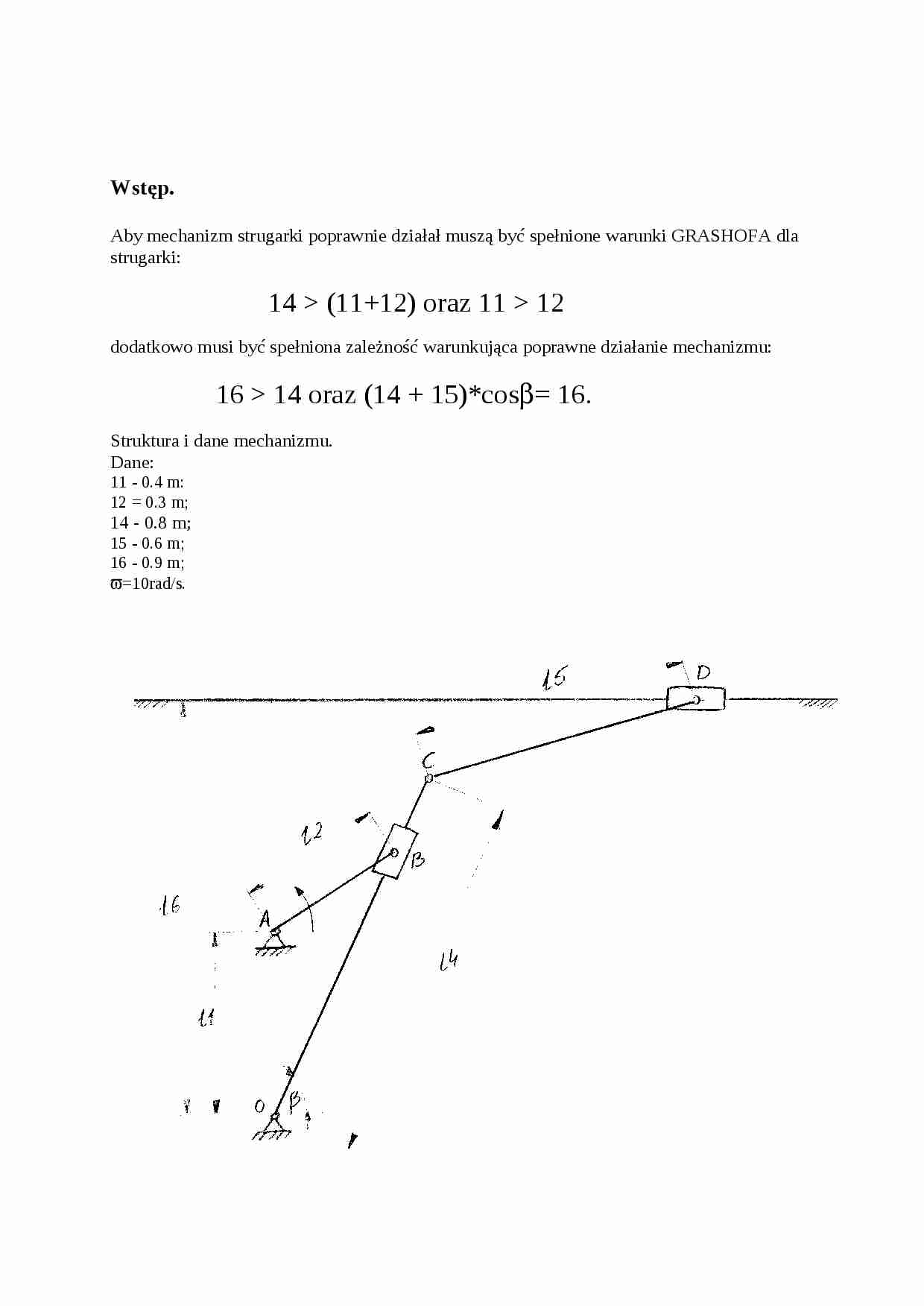

Mechanizm strugarki - strona 1 Mechanizm strugarki - strona 2

Fragment notatki:

Wstęp.
Aby mechanizm strugarki poprawnie działał muszą być spełnione warunki GRASHOFA dla strugarki:
14 (11+12) oraz 11 12
dodatkowo musi być spełniona zależność warunkująca poprawne działanie mechanizmu:
16 14 oraz (14 + 15)*cos= 16.
Struktura i dane mechanizmu.
Dane:
11 - 0.4 m:
12 = 0.3 m;
14 - 0.8 m;
15 - 0.6 m;
16 - 0.9 m;
=10rad/s.
WNIOSKI.
Program ten umożliwia szybkie i dokładne zorientowanie się o wartościach prędkości i przyspieszeń poszczególnych punktów oraz członów mechanizmu, a także ma możliwość ujrzenia za pomocą symulacji sposobu działania mechanizmu. Sprawdzenie wartości prędkości i przyspieszeń mechanizmu strugarki obliczonych przez komputer metodą analityczno - wykreślną dla położenia korby 60.
