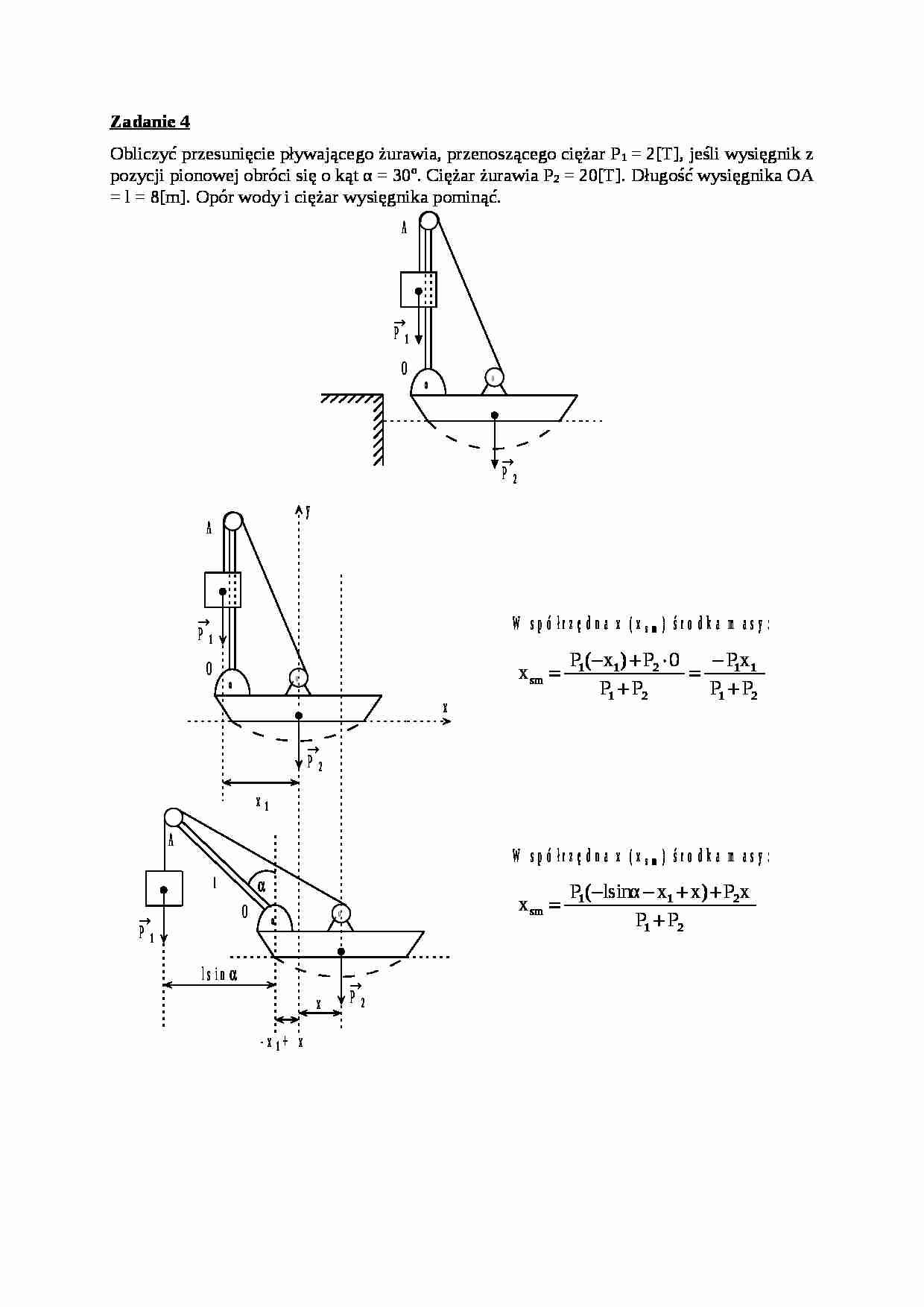

Zadanie 4
Obliczyć przesunięcie pływającego żurawia, przenoszącego ciężar P1 = 2[T], jeśli wysięgnik z pozycji pionowej obróci się o kąt α = 30o. Ciężar żurawia P2 = 20[T]. Długość wysięgnika OA = l = 8[m]. Opór wody i ciężar wysięgnika pominąć.
Współrzędna środka masy środka masy x pozostaje bez zmiany zatem:
→ −P1x1 = −P1lsinα − P1x1 + P1x + P2x
(P1 + P2)x = P1lsinα → x = , po wstawieniu danych otrzymujemy: x = 0,36 [m].
... zobacz całą notatkę
