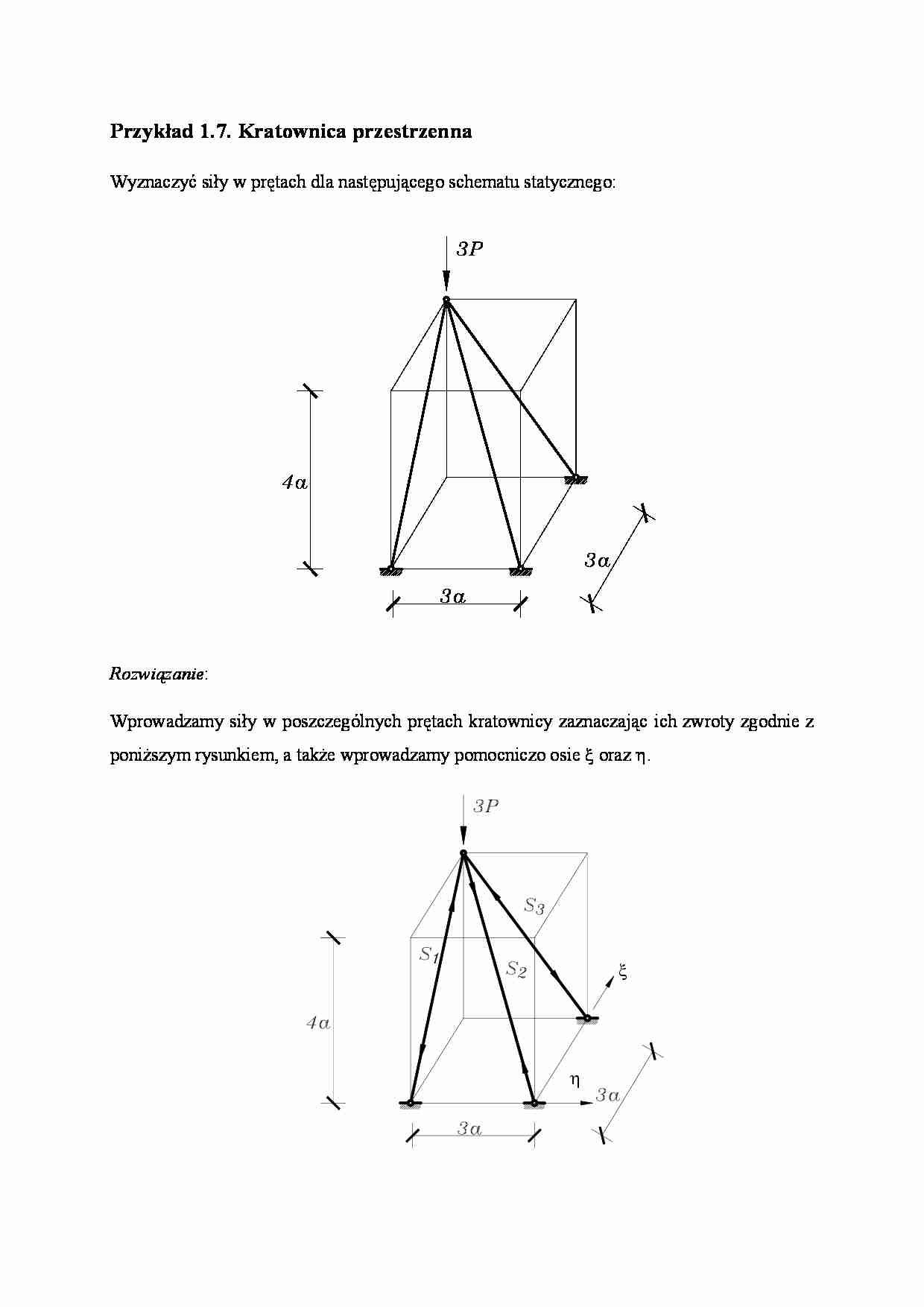

Przykład 1.7. Kratownica przestrzenna   Wyznaczyć siły w prętach dla następującego schematu statycznego:    Rozwiązanie :   Wprowadzamy siły w poszczególnych prętach kratownicy zaznaczając ich zwroty zgodnie z  poniższym rysunkiem, a także wprowadzamy pomocniczo osie  ξ oraz η.   η ξ   Z warunku sumy momentów względem osi  ξ   ∑ = = − ⇒ = ξ P S a S a P M 4 15 ; 0 3 5 4 3 3 0 1 1 .  Z warunku sumy momentów względem osi  η   ∑ = = − ⇒ = η P S a S a P M 4 15 ; 0 3 5 4 3 3 0 3 3 .  Suma rzutów sił na oś  ξ pozwala obliczyć ostatnią niewiadomą, czyli siłę S2   . 4 34 3 5 34 ; 0 34 3 5 3 : 1 2 2 1 P S S S S P = ⋅ = ⋅ = ⋅ − ⋅ ∑ ξ         2 Document Outline Przykład 1.7. Kratownica przestrzenna ... zobacz całą notatkę
