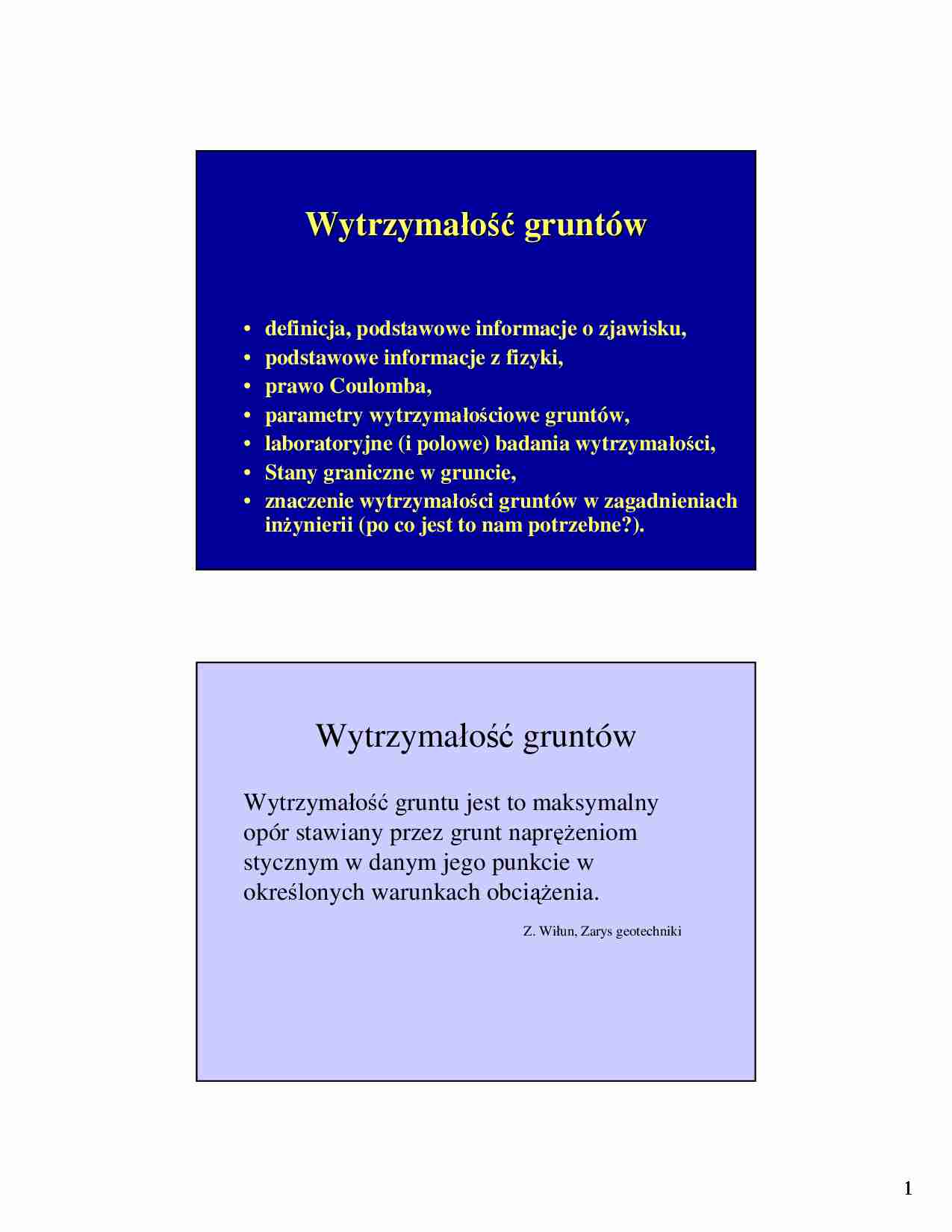

1 Wytrzyma Wytrzy łość gruntów • definicja, podstawowe informacje o zjawisku, • podstawowe informacje z fizyki, • prawo Coulomba, • parametry wytrzymałościowe gruntów, • laboratoryjne (i polowe) badania wytrzymałości, • Stany graniczne w gruncie, • znaczenie wytrzymałości gruntów w zagadnieniach inżynierii (po co jest to nam potrzebne?). Wytrzymałość gruntów Wytrzymałość gruntu jest to maksymalny opór stawiany przez grunt naprężeniom stycznym w danym jego punkcie w określonych warunkach obciążenia. Z. Wiłun, Zarys geotechniki 2 Proste Coulomba Φ u I D Φ u c u I L I L Grunty spoiste Grunty niespoiste NOMOGRAMY DO WYZNACZANIA WARTOŚCI PARAMETRÓW WYTRZYMAŁOŚCIOWYCH NA PODSTAWIE PN 81/B–03020 Grupy konsolidacyjne gruntów spoistych A – grunty spoiste morenowe skonsolidowane B – grunty morenowe nieskonsolidowane oraz inne grunty spoiste skonsolidowane C – inne grunty spoiste nieskonsolidowane D – i ły, niezależnie od pochodzenia geologicznego 3 Wzór Brincha, Hansena i Lundgrena (1960) wg. Z. Glazera φ = 36 ° + φ 1 + φ 2 + φ 3 + φ 4 Kąt korygujący φ 1 ze względu na kształt ziarna: φ 1 = +1 ° dla ziarn nie obtoczonych, kanciastych, φ 1 = 0 ° dla ziarn częściowo obtoczonych, φ 1 = -3 ° dla ziarn obtoczonych, φ 1 = -5 ° dla ziarn kulistych, Kąt korygujący φ 2 ze względu na wymiar ziarn: φ 2 = 0 ° dla piasków, φ 2 = + 1 ° dla pospółki, φ 2 = + 2 ° dla żwirów. Kąt korygujący φ 3 ze względu na wskaźnik różnoziarnistości U: φ 3 = -3 ° dla gruntów równomiernie uziarnionych U 0,67. Badania wytrzymałościowe w aparacie bezpośredniego ścinania 4 Schemat skrzynki aparatu bezpo średniego ścinania 1 - skrzynka dolna, 2 - skrzynka górna, 3 - pokrywa, 4 - filtry o z ąbkowanej powierzchni, 5 - wymuszona p łaszczyzna ścięcia Aparat bezpo średniego ścinania – widok ogólny S S [mm] Q [kN] Q = c* S Q Odkszta łcenie obciążonego pierścienia Wykres cechowania pier ścienia dynamometru c - sta ła pierścienia [kN/mm] DYNAMOMETR PIERŚCIENIOWY
(…)
… i projektowanie nachylenia
skarp nasypów i wykopów.
• Obliczenia sił działających na konstrukcje
oporowe (np. murów oporowych i ścianek
szczelnych) i projektowanie tych obiektów.
16
Podsumowanie
•
•
•
•
•
•
•
Wytrzymałość gruntu opisuje prawo Coulomba.
Parametrami wytrzymałościowymi gruntów są: kąt tarcia wewnętrznego
(φ [o] ) oraz kohezja (c [kPa]), zwana również spójnością.
Grunty spoiste nie posiadają spójności.
Parametry ściśliwości wyznacza się głównie na podstawie wyników badań
eksperymentalnych w laboratorium: w aparacie bezpośredniego ścinania
i w aparacie trójosiowego ściskania.
Na podstawie literatury należy stwierdzić, że na wartość kąta tarcia
wewnętrznego gruntów niespoistych decydujący wpływ posiada rodzaj
gruntu i jego zagęszczenie (ID).
Decydujący wpływ na wartość parametrów…
