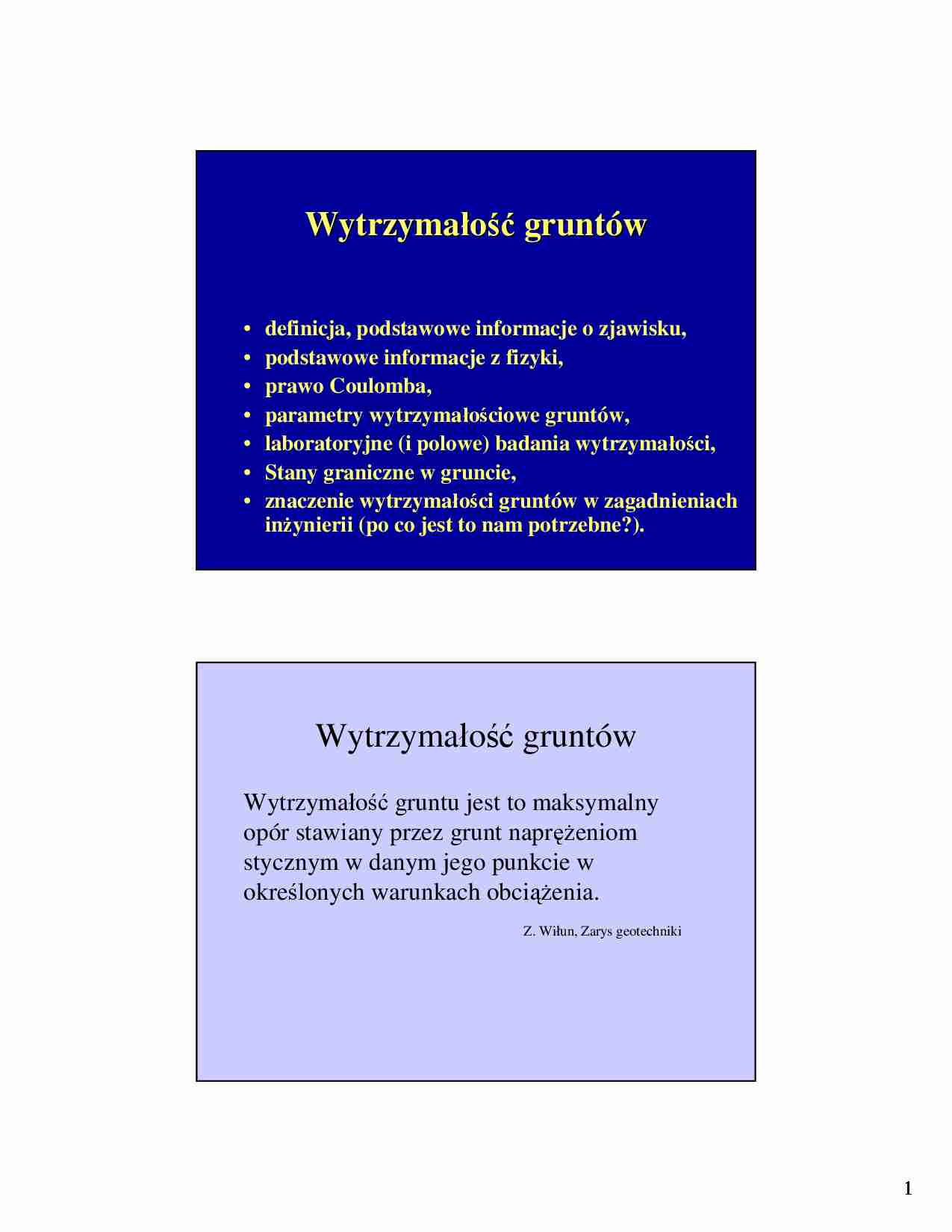

Mechanika gruntów - Wykład 4 - strona 1 Mechanika gruntów - Wykład 4 - strona 2 Mechanika gruntów - Wykład 4 - strona 3

Fragment notatki:


1 Wytrzyma Wytrzy łość gruntów •  definicja, podstawowe informacje o zjawisku, •  podstawowe informacje z fizyki, •  prawo Coulomba, •  parametry wytrzymałościowe gruntów, •  laboratoryjne (i polowe) badania wytrzymałości, •  Stany graniczne w gruncie,  •  znaczenie wytrzymałości gruntów w zagadnieniach  inżynierii (po co jest to nam potrzebne?). Wytrzymałość gruntów Wytrzymałość gruntu jest to maksymalny  opór stawiany przez grunt naprężeniom  stycznym w danym jego punkcie w  określonych warunkach obciążenia. Z. Wiłun, Zarys geotechniki 2 Proste Coulomba Φ u I D Φ u c u I L I L Grunty spoiste Grunty niespoiste NOMOGRAMY DO WYZNACZANIA WARTOŚCI PARAMETRÓW  WYTRZYMAŁOŚCIOWYCH NA PODSTAWIE  PN 81/B–03020 Grupy konsolidacyjne gruntów spoistych A  – grunty spoiste morenowe skonsolidowane B  – grunty morenowe nieskonsolidowane oraz inne grunty spoiste skonsolidowane C  – inne grunty spoiste nieskonsolidowane D  – i ły, niezależnie od pochodzenia geologicznego 3 Wzór Brincha, Hansena i Lundgrena (1960) wg. Z. Glazera φ = 36 °  +  φ 1 +  φ 2 +  φ 3 +  φ 4 Kąt korygujący  φ 1  ze względu na kształt ziarna: φ 1  = +1 ° dla ziarn nie obtoczonych, kanciastych, φ 1  = 0 ° dla ziarn częściowo obtoczonych, φ 1  = -3 ° dla ziarn obtoczonych, φ 1  = -5 ° dla ziarn kulistych, Kąt korygujący  φ 2  ze względu na wymiar ziarn: φ 2  = 0 ° dla piasków, φ 2  = + 1 ° dla pospółki, φ 2  = + 2 ° dla żwirów. Kąt korygujący  φ 3  ze względu na wskaźnik różnoziarnistości U: φ 3  = -3 ° dla gruntów równomiernie uziarnionych U  0,67. Badania wytrzymałościowe w aparacie bezpośredniego ścinania 4 Schemat skrzynki aparatu bezpo średniego  ścinania 1 - skrzynka dolna,  2 - skrzynka górna,  3 - pokrywa,  4 - filtry o z ąbkowanej powierzchni,  5 - wymuszona p łaszczyzna ścięcia  Aparat bezpo średniego ścinania  – widok ogólny S S [mm] Q [kN] Q = c* S Q Odkszta łcenie obciążonego pierścienia Wykres cechowania pier ścienia dynamometru c -  sta ła pierścienia [kN/mm] DYNAMOMETR  PIERŚCIENIOWY

(…)


o
φ 90o−φ 90 +φ
σ3 σn σ1 σ
c·ctgφ (σ1+σ3)/2 (σ1−σ3)/2
17
Kilka zadań
• Zad. 1. W aparacie skrzynkowym przebadano grunt niespoisty. Otrzymano wynik: σn =100 kPa, τf = 60 kPa.
Policzyć wartość kąta tarcia wewnętrznego φ badanego gruntu, a następnie korzystając z właściwości koła Mohra
obliczyć wartości naprężeń głównych σ1 i σ3 w badanej próbce.
• Zad. 2. W aparacie skrzynkowym przy badaniu piasku…
… i projektowanie nachylenia
skarp nasypów i wykopów.
• Obliczenia sił działających na konstrukcje
oporowe (np. murów oporowych i ścianek
szczelnych) i projektowanie tych obiektów.
16
Podsumowanie
• Wytrzymałość gruntu opisuje prawo Coulomba.
• Parametrami wytrzymałościowymi gruntów są: kąt tarcia wewnętrznego
(φ [o] ) oraz kohezja (c [kPa]), zwana również spójnością.
• Grunty spoiste nie posiadają spójności…
... zobacz całą notatkę
