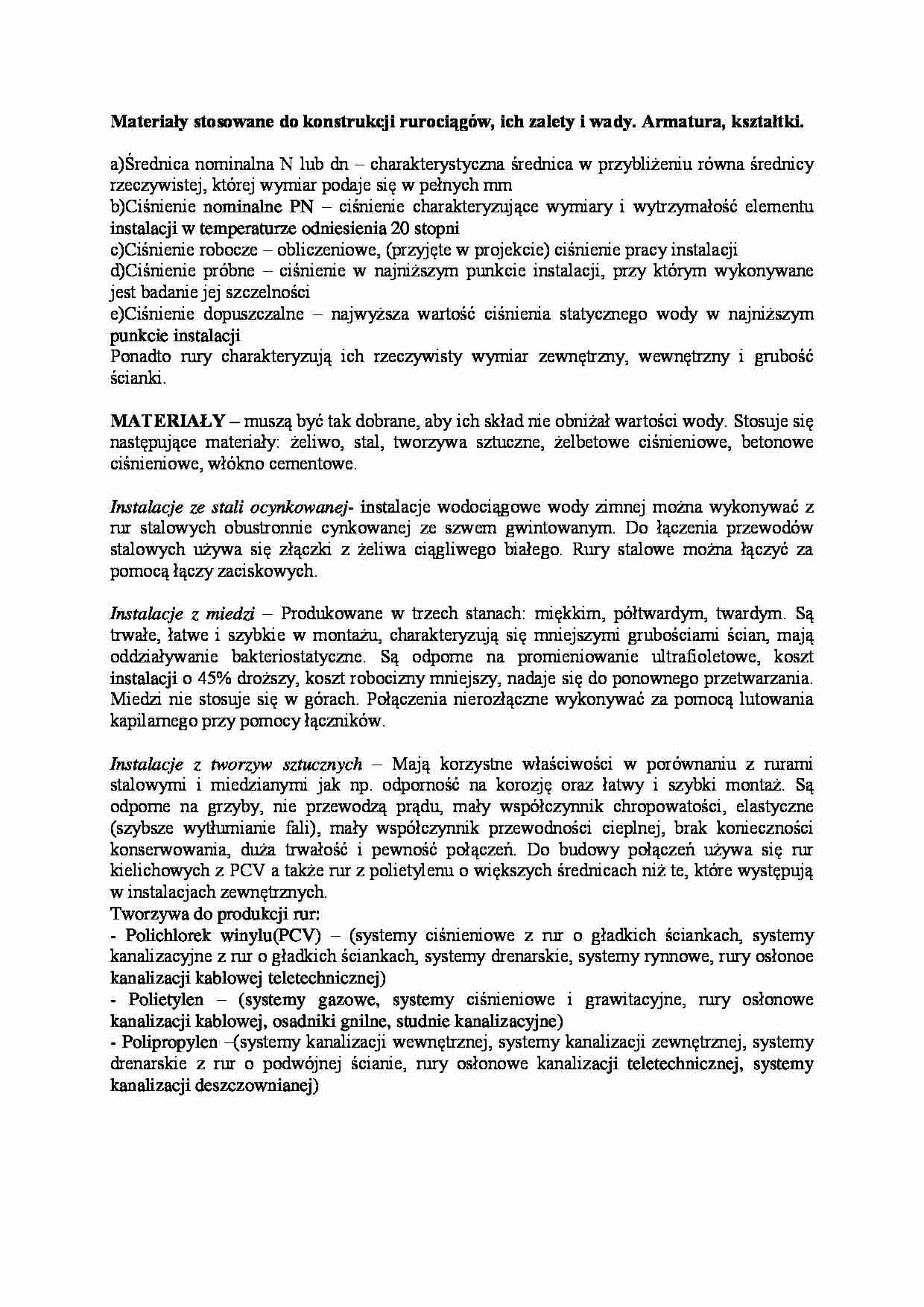

Materiały stosowane do konstrukcji rurociągów-opracowanie - strona 1 Materiały stosowane do konstrukcji rurociągów-opracowanie - strona 2 Materiały stosowane do konstrukcji rurociągów-opracowanie - strona 3

Fragment notatki:

Materiały stosowane do konstrukcji rurociągów, ich zalety i wady. Armatura, kształtki.
a)Średnica nominalna N lub dn - charakterystyczna średnica w przybliżeniu równa średnicy rzeczywistej, której wymiar podaje się w pełnych mm
b)Ciśnienie nominalne PN - ciśnienie charakteryzujące wymiary i wytrzymałość elementu instalacji w temperaturze odniesienia 20 stopni
c)Ciśnienie robocze - obliczeniowe, (przyjęte w projekcie) ciśnienie pracy instalacji
d)Ciśnienie próbne - ciśnienie w najniższym punkcie instalacji, przy którym wykonywane jest badanie jej szczelności
e)Ciśnienie dopuszczalne - najwyższa wartość ciśnienia statycznego wody w najniższym punkcie instalacji
Ponadto rury charakteryzują ich rzeczywisty wymiar zewnętrzny, wewnętrzny i grubość ścianki.
Materiały - muszą być tak dobrane, aby ich skład nie obniżał wartości wody. Stosuje się następujące materiały: żeliwo, stal, tworzywa sztuczne, żelbetowe ciśnieniowe, betonowe ciśnieniowe, włókno cementowe.
Instalacje ze stali ocynkowanej- instalacje wodociągowe wody zimnej można wykonywać z rur stalowych obustronnie cynkowanej ze szwem gwintowanym. Do łączenia przewodów stalowych używa się złączki z żeliwa ciągliwego białego. Rury stalowe można łączyć za pomocą łączy zaciskowych.
Instalacje z miedzi - Produkowane w trzech stanach: miękkim, półtwardym, twardym. Są trwałe, łatwe i szybkie w montażu, charakteryzują się mniejszymi grubościami ścian, mają oddziaływanie bakteriostatyczne. Są odporne na promieniowanie ultrafioletowe, koszt instalacji o 45% droższy, koszt robocizny mniejszy, nadaje się do ponownego przetwarzania. Miedzi nie stosuje się w górach. Połączenia nierozłączne wykonywać za pomocą lutowania kapilarnego przy pomocy łączników.
Instalacje z tworzyw sztucznych - Mają korzystne właściwości w porównaniu z rurami stalowymi i miedzianymi jak np. odporność na korozję oraz łatwy i szybki montaż. Są odporne na grzyby, nie przewodzą prądu, mały współczynnik chropowatości, elastyczne (szybsze wytłumianie fali), mały współczynnik przewodności cieplnej, brak konieczności konserwowania, duża trwałość i pewność połączeń. Do budowy połączeń używa się rur kielichowych z PCV a także rur z polietylenu o większych średnicach niż te, które występują w instalacjach zewnętrznych.
Tworzywa do produkcji rur:
- Polichlorek winylu(PCV) - (systemy ciśnieniowe z rur o gładkich ściankach, systemy kanalizacyjne z rur o gładkich ściankach, systemy drenarskie, systemy rynnowe, rury osłonoe kanalizacji kablowej teletechnicznej)
- Polietylen - (systemy gazowe, systemy ciśnieniowe i grawitacyjne, rury osłonowe kanalizacji kablowej, osadniki gnilne, studnie kanalizacyjne)


(…)

… - szare, sferoidalne. Do zalet żeliwa można zaliczyć: trwałość, szczelność, dużą wytrzymałość, odporność na ścieranie. Wady - duża masa, kruchość. Łączone przy pomocy połączeń kielichowych.
Nieplastyfikowany polichlorek winylu - mały ciężar w stosunku do rur sztywnych, duża elastyczność, dobre właściwości hydrauliczne, duża odporność na ścieranie, łatwość obróbki mechanicznej, odporność na chemiczną…
… do ujemnego bieguna źródła prądu.
Ochrona protektorowa - Konieczny do ochrony prąd czerpie się z dużego ogniwa galwanicznego, galwanicznego, którym rolę katody odgrywa powierzchnia rury, anodę zaś stanowi bardziej ujemny metal (Zn lub Mg). Dodatni biegun prądu znajduje się na chronionej powierzchni, a ujemny na anodzie, która ulega stopniowemu niszczeniu. Ponieważ moc wytwarzana przez ogniwo jest niewielka…
…, systemy rynnowe, rury osłonoe kanalizacji kablowej teletechnicznej)
- Polietylen - (systemy gazowe, systemy ciśnieniowe i grawitacyjne, rury osłonowe kanalizacji kablowej, osadniki gnilne, studnie kanalizacyjne)
- Polipropylen -(systemy kanalizacji wewnętrznej, systemy kanalizacji zewnętrznej, systemy drenarskie z rur o podwójnej ścianie, rury osłonowe kanalizacji teletechnicznej, systemy kanalizacji…
