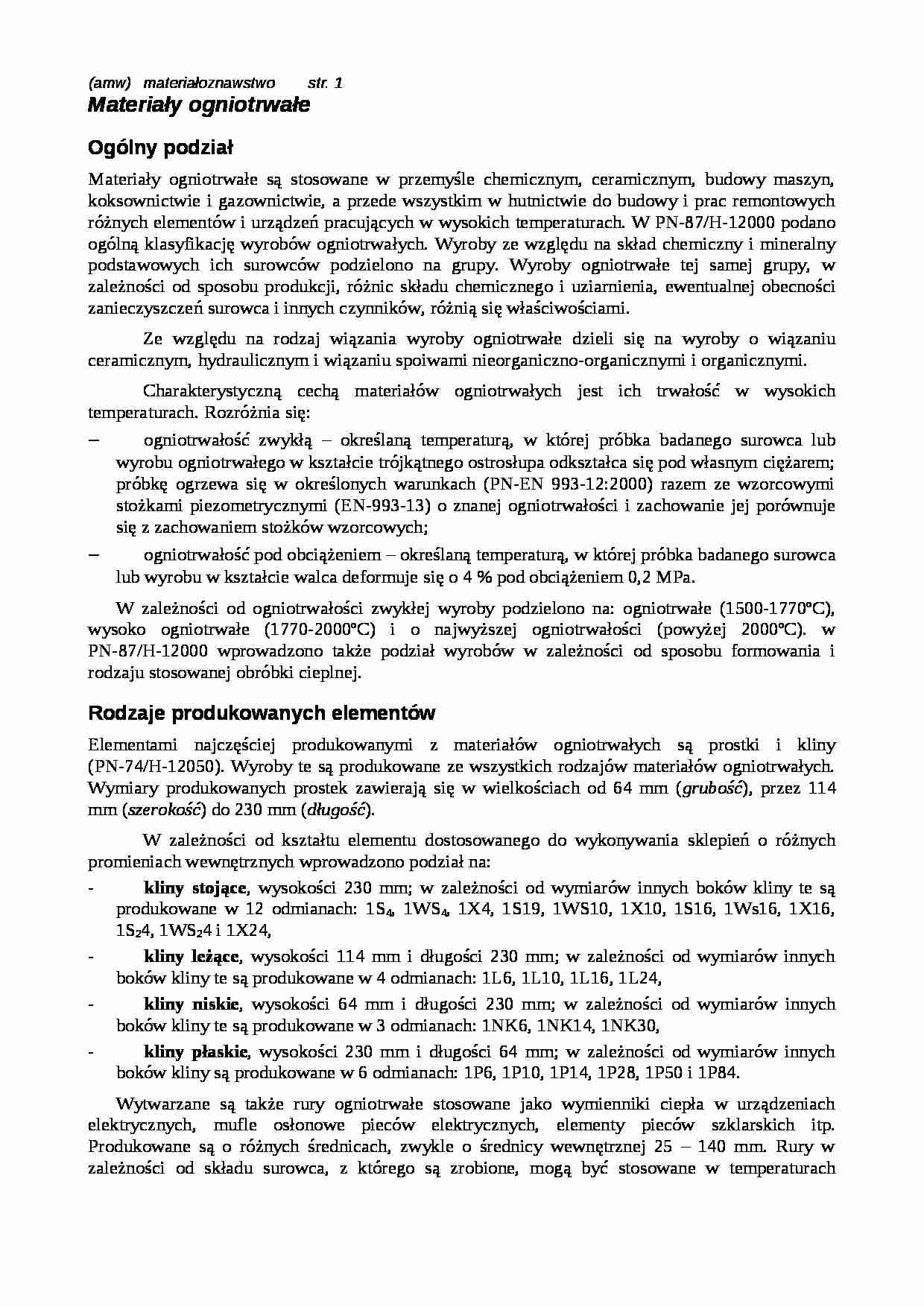

Materiały ogniotrwałe Ogólny podział Materiały ogniotrwałe są stosowane w przemyśle chemicznym, ceramicznym, budowy maszyn, koksownictwie i gazownictwie, a przede wszystkim w hutnictwie do budowy i prac remontowych różnych elementów i urządzeń pracujących w wysokich temperaturach. W PN-87/H-12000 podano ogólną klasyfikację wyrobów ogniotrwałych. Wyroby ze względu na skład chemiczny i mineralny podstawowych ich surowców podzielono na grupy. Wyroby ogniotrwałe tej samej grupy, w zależności od sposobu produkcji, różnic składu chemicznego i uziarnienia, ewentualnej obecności zanieczyszczeń surowca i innych czynników, różnią się właściwościami.
Ze względu na rodzaj wiązania wyroby ogniotrwałe dzieli się na wyroby o wiązaniu ceramicznym, hydraulicznym i wiązaniu spoiwami nieorganiczno-organicznymi i organicznymi.
Charakterystyczną cechą materiałów ogniotrwałych jest ich trwałość w wysokich temperaturach. Rozróżnia się:
ogniotrwałość zwykłą - określaną temperaturą, w której próbka badanego surowca lub wyrobu ogniotrwałego w kształcie trójkątnego ostrosłupa odkształca się pod własnym ciężarem; próbkę ogrzewa się w określonych warunkach (PN-EN 993-12:2000) razem ze wzorcowymi stożkami piezometrycznymi (EN-993-13) o znanej ogniotrwałości i zachowanie jej porównuje się z zachowaniem stożków wzorcowych;
ogniotrwałość pod obciążeniem - określaną temperaturą, w której próbka badanego surowca lub wyrobu w kształcie walca deformuje się o 4 % pod obciążeniem 0,2 MPa.
W zależności od ogniotrwałości zwykłej wyroby podzielono na: ogniotrwałe (1500-1770ºC), wysoko ogniotrwałe (1770-2000ºC) i o najwyższej ogniotrwałości (powyżej 2000ºC). w PN-87/H-12000 wprowadzono także podział wyrobów w zależności od sposobu formowania i rodzaju stosowanej obróbki cieplnej.
Rodzaje produkowanych elementów Elementami najczęściej produkowanymi z materiałów ogniotrwałych są prostki i kliny (PN-74/H-12050). Wyroby te są produkowane ze wszystkich rodzajów materiałów ogniotrwałych. Wymiary produkowanych prostek zawierają się w wielkościach od 64 mm ( grubość ), przez 114 mm ( szerokość ) do 230 mm ( długość ).
W zależności od kształtu elementu dostosowanego do wykonywania sklepień o różnych promieniach wewnętrznych wprowadzono podział na: kliny stojące , wysokości 230 mm; w zależności od wymiarów innych boków kliny te są produkowane w 12 odmianach: 1S 4 , 1WS 4 , 1X4, 1S19, 1WS10, 1X10, 1S16, 1Ws16, 1X16, 1S 2 4, 1WS 2 4 i 1X24, kliny leżące , wysokości 114 mm i długości 230 mm; w zależności od wymiarów innych boków kliny te są produkowane w 4 odmianach: 1L6, 1L10, 1L16, 1L24, kliny niskie , wysokości 64 mm i długości 230 mm; w zależności od wymiarów innych boków kliny te są produkowane w 3 odmianach: 1NK6, 1NK14, 1NK30,
(…)
…, 1P10, 1P14, 1P28, 1P50 i 1P84.
Wytwarzane są także rury ogniotrwałe stosowane jako wymienniki ciepła w urządzeniach elektrycznych, mufle osłonowe pieców elektrycznych, elementy pieców szklarskich itp. Produkowane są o różnych średnicach, zwykle o średnicy wewnętrznej 25 - 140 mm. Rury w zależności od składu surowca, z którego są zrobione, mogą być stosowane w temperaturach odpowiednio: rury szamotowe - do 1350ºC, wysokoglinowe, glinokrzemianowe z dodatkiem węglika krzemu - do 1400ºC, rury korundowe, korundowo-cyrkonowe - do 1600ºC.
Ponadto asortyment wyrobów ogniotrwałych obejmuje różnego rodzaju wyroby specjalne i kształtki, jak kolanka, trójniki, rurki, kształtki redukcyjne itp. stosowane w różnych gałęziach przemysłu.
Wyroby glinokrzemianowe
Wg PN-EN 12475-1:2000 rozróżnia się następujące typy…
... zobacz całą notatkę
Komentarze użytkowników (0)
