Adam Zaborski. Wytrzymałość materiałów semestr 1
Szymon Banaś gr.9
Projekt nr 7

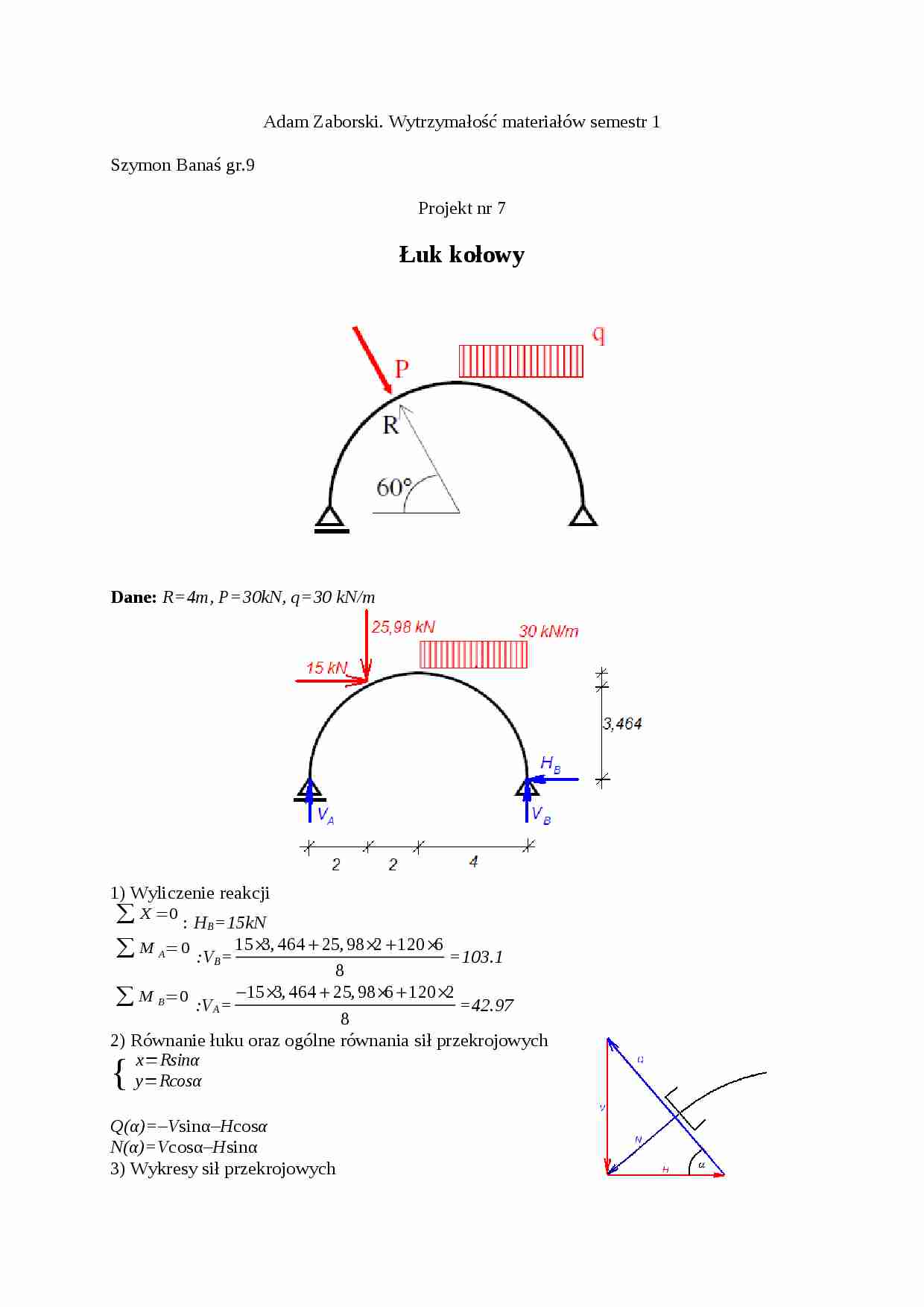

Łuk kołowy Dane: R=4m, P=30kN, q=30 kN/m 1) Wyliczenie reakcji
: H B =15kN :V B = =103.1 : V A = =42.97 2) Równanie łuku oraz ogólne równania sił przekrojowych
{ Q( α )=-V sinα -H cos α N( α )=V cosα -H sinα
3) Wykresy sił przekrojowych
M( )=V A­ •(4-x)=42.97•(4-4cos α ) Q( )=42.97 sin α N(α)=-42.97 cos α M( )=V A­ • (4-x)+15(4y-3.64)-25.98(2-x)=42.97(4-4cosα)-15(4 sin α-3.464)-25.98(2-4 ) Q( )=16.99 sin α-15 cos α N(α)=-16.99 cos α-15 sin α M( )=V A­ (4-x)+15(4y-3.64)-25.98(2-x)-15x 2 =42.97(4-4cos α )-15(4 sin α-3.464)-25.98(2-4cos α )-15(4cos α 2 )) Q( α )= -Hcos α -Vsin α=15 cos α - 103,1sinα+30 •(4-4cos α) •sin α N(α )=Hsin α -Vcos α= - 15 sin α -(103.1-30•(4-4cos α)) cos α M
Q
N
0
0
0
-42.97
30
23.02
21.49
-37.21
45
50.36
30.38
-30.38
60
85.94
37.21
-21.49
60
85.94
7.21
-21.49
90
111.88
16.99
-15
120(β=60)
93.90
-29.74
-34.51
135(β=45)
57,51
-37.41
-58.57
150(β=30)
20,73
-30.53
-82.86
180(β=0)
0.16
15
-103.01
... zobacz całą notatkę
