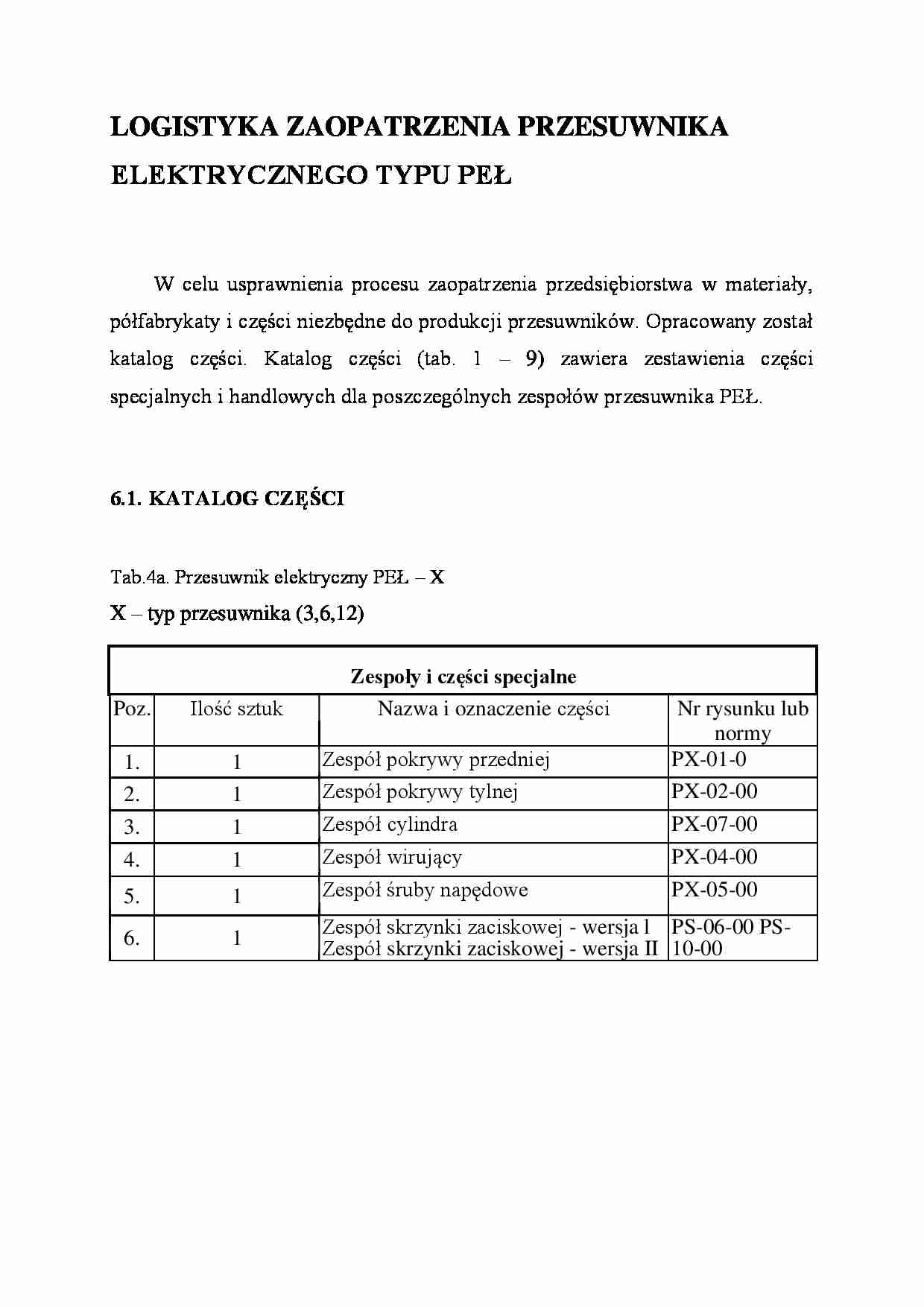

LOGISTYKA ZAOPATRZENIA PRZESUWNIKA ELEKTRYCZNEGO TYPU PEŁ W celu usprawnienia procesu zaopatrzenia przedsiębiorstwa w materiały, półfabrykaty i części niezbędne do produkcji przesuwników. Opracowany został katalog części. Katalog części (tab. 1 - 9) zawiera zestawienia części specjalnych i handlowych dla poszczególnych zespołów przesuwnika PEŁ. 6.1. KATALOG CZĘŚCI Tab.4a. Przesuwnik elektryczny PEŁ - X
X - typ przesuwnika (3,6,12)
Zespoły i części specjalne Poz.
Ilość sztuk
Nazwa i oznaczenie części
Nr rysunku lub normy
1.
1
Zespół pokrywy przedniej
PX-01-0
2.
1
Zespół pokrywy tylnej
PX-02-00
3.
1
Zespół cylindra
PX-07-00
4.
1
Zespół wirujący
PX-04-00
5.
1
Zespół śruby napędowe
PX-05-00
6.
1
Zespół skrzynki zaciskowej - wersja l Zespół skrzynki zaciskowej - wersja II
PS-06-00 PS-10-00
Tab.4b. Przesuwnik elektryczny PEŁ - X
Części handlowe 7.
4
Śruba M8x18-5.8-B
PN-87/M-82302
8.
12(PEŁ-3) 16(PEŁ-6) 16(PEŁ-12)
Śruba M8x25-5.8-B Śruba M1 0x30-5.8-6 Śruba M1 2x35-5.8-6
PN-87/M-82302
9. 10.
16(3), 4(6,12) 16(PEŁ-6) 16(PEŁ-12)
Podkładka spręż. 8,2 Podkładka spręż. 10,2 Podkładka spręż. 12,5
PN-77/M-82008
11.
1
Smarownica kapturowa lub handlowa A3
SK-07-00 PN-79/M-86008
Tab.5a. Zespół pokrywy przedniej Części specjalne Poz.
Ilość sztuk
Nazwa i oznaczenie części
Nr rysunku lub normy
1.
1
Korpus
PX-01-01
2.
9
Podkładka
PX-01-02
3.
9
Krążek gumowy
PX-01-03
4.
1
Pierścień oporowy
PX-01-04
5.
1
Tuleja samosmarująca
PX-01-16
6.
1
Wpust
P3-01-06PEŁ-3 P6-01-06PEŁ-6, PEŁ-12
7.
2
Śruba nastawcza
P6-01-07
8.
1
Płytka wyłącznika
P6-01-08
9.
3
Tuleja dystansowa
P6-01-09
10.
1
Płyta
PX-01-10
11.
3
Śruba
PX-01-11
12.
1
Płyta oporowa
PX-01-12
(…)
…-85/M-82207
17.
2
Łożysko kulkowe wzdłużne 51 108 (PEŁ-3) 51211 (PEŁ-6) 51 21 2 (PEŁ-12)
Kat. CBKŁT
18.
6
Pierścień osadczy spręż, z 40x2,5 (PEŁ-3) z 55x3 (PEŁ-6) z 60x3 (PEŁ-12)
PN-85/M-851 1 1
Tab. 9. Tuleja składana
Części specjalne
Poz.
Ilość sztuk
Nazwa i oznaczenie części
Producent, nr rysunku lub normy
1.
1
Tuleja brązowa
PX-04-10-01
2.
1
Tuleja
PX-04-10-02
3.
1
Tuleja
PX-04-10-03
Tab. 10a…
…
Producent, nr rysunku lub normy
1.
2
Wpust WP-20 z uszczelką 26x1
„Belma" S. A. Bydgoszcz
4.
1
Tabliczka schemat elektryczny Nr 28
TPM- KT- 1/97
5.
1
Pokrywa
PS-08-02
6.
1
Korpus
PS-06-05
7.
2
Zacisk
PS-08-03
8.
8
Zacisk
PS-06-07
9.
1
Wypraska
PS-06-08
10.
8
Końcówka oczkowa izolowana KOI 2,5/5
„Ergom" Łódź - część handlowa
11.
8
Śruba specjalna M5x88
PS-06-10
Tab. 11b. Zespół skrzynki zaciskowej - wersja…
…" Toruń
8.
4
Śruba M6x16-8.8-B Fe/Zn8
PN-78/M-82450
9.
2
Wkręt M8x10-Ms
PN-85/M-82215
10.
4
Podkładka sprężysta 6,1 Fe/Zn8
PN-77/M-82008
11.
1
Tabliczka: Schemat elektryczny Nr 28
TPM-KT- 1/97
12.
3
Nitokołek 02x4-Ms
PN-78/M-82981
13.
2
Podkładka sprężysta 8,2 Fe/Zn8
PN-77/M-82008
14.
-
Przewód LgYc 450/750Y 1 x1 ,5 mm2 PN-87/E-90054
15.
8 mb
Przewód LgYc 300/500V 1 x1 ,5 mm2 PN-87/E-90054
16.
3
Końcówka…
…. II
PN-86/M-82144wyk. l
10.
1
Sworzeń 20x55/48 (PEŁ-3) Sworzeń 27x90/78 (PEŁ-6, PEŁ-12)
PN-90/M-83002 wyk. l
11.
1
Zawleczka S-Zn 4x32 (PEŁ-3) Zawleczka S-Zn 5x50 (PEŁ-6, PEŁ-12)
PN-76/M-82001 wyk. l
12.
1
Podkładka 20,5 Fe/Zn8 (PEŁ-3) Podkładka 27 Fe/Zn8 (PEŁ-6, PEŁ-12
PN-90/M-82004 wyk. l
Tab. 11a. Zespół skrzynki zaciskowej - wersja I
Części specjalne
Poz.
Ilość sztuk
Nazwa i oznaczenie części…
