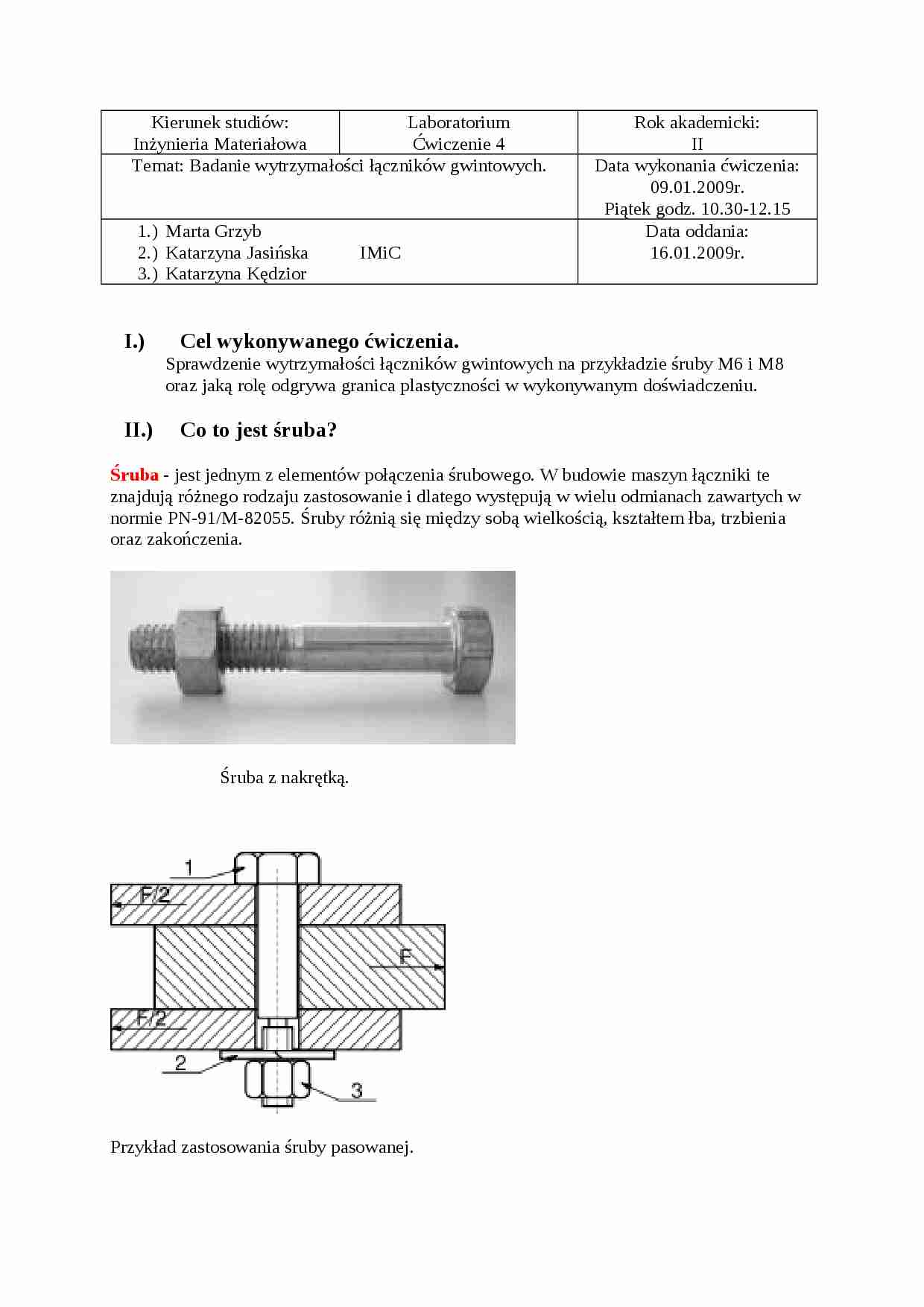

Wytrzymałość łączników gwintowych - omówienie - strona 1 Wytrzymałość łączników gwintowych - omówienie - strona 2 Wytrzymałość łączników gwintowych - omówienie - strona 3

Fragment notatki:

Kierunek studiów:
Inżynieria Materiałowa
Laboratorium
Ćwiczenie 4
Rok akademicki:
II
Temat: Badanie wytrzymałości łączników gwintowych.
Data wykonania ćwiczenia:
09.01.2009r.
Piątek godz. 10.30-12.15
Marta Grzyb
Katarzyna Jasińska IMiC Katarzyna Kędzior
Data oddania:
16.01.2009r.
Cel wykonywanego ćwiczenia. Sprawdzenie wytrzymałości łączników gwintowych na przykładzie śruby M6 i M8 oraz jaką rolę odgrywa granica plastyczności w wykonywanym doświadczeniu.
Co to jest śruba? Śruba - jest jednym z elementów połączenia śrubowego. W budowie maszyn łączniki te znajdują różnego rodzaju zastosowanie i dlatego występują w wielu odmianach zawartych w normie PN-91/M-82055. Śruby różnią się między sobą wielkością, kształtem łba, trzbienia oraz zakończenia.
Śruba z nakrętką.
Przykład zastosowania śruby pasowanej.
Śruba z łbem grzybkowym z podsadzeniem- zamkowa.
Wybór śrub jest bardzo duży. Można wyróżnić następujące postacie śrub : śruba z łbem sześciokątnym z gwintem na części długości trzpienia (PN-85/M-82101; M5-M48; klasa 5.6, 5.8, 8.8, 10.9, 12.9)
śruba z łbem sześciokątnym z gwintem na całej długości trzpienia (PN-85/M-82105; M3-M48; klasa 5.6, 5.8, 8.8, 10.9, 12.9)
śruba z łbem sześciokątnym zmniejszonym (PN-85/M-82241; M8-M48)
śruba z łbem sześciokątnym powiększonym do połączeń sprężanych (PN-83/M-82343; M12-M36; klasa 10.9)
śruba z łbem sześciokątny zmniejszony z kołnierzem stożkowym (PN-93/M-82247; M5-M16; klasa 8.8, 10.9)
śruba z łbem czworokątnym (PN-88/M-82121; M6-M39)
śruba z łbem czworokątnym wieńcowym (PN-87/M-82301; M5-M20)
śruba z łbem wieńcowym
śruba z łbem młoteczkowym (PN-75/M-82424; M12-M48; klasa 4.8)
śruba z łbem młoteczkowym podsadzanym (PN-75/M-82418; M6-M48; klasa 4.8)
śruba z łbem walcowym z gniazdem sześciokątnym - imbusowa (PN-87/M-82302; M3-M48; klasa 8.8, 10.9, 12.9)
śruba oczkowa ((PN-77/M-82425; M5-M39; klasa 4.8, 5.8)
śruba skrzydełkowa (PN-64/M-82436; M3-M24)
śruba z łbem grzybkowym z podsadzeniem - zamkowa (PN-87/M-82406; M5-M24; klasa 4.6, 8.8)
śruba z łbem stożkowym z podsadzeniem - płużna (PN-87/M-82402; M5-M20; klasa 4.6, 8.8, 10.9)
śruba z uchem (PN-92/M-82472; M6-M72)
śruba z łbem walcowym do zgrzewania (PN-85/M-82412; M4-M12; klasa 4.8)
śruba dociskowa - imakowa (PN-87/M-82308; M8-M16)
śruba z trzpieniem stożkowym


(…)

…)
W tego rodzaju połączeniach wkręt (1) (lub śruba) przytwierdza jeden element złącza (2) do drugiego (3). W elemencie (3) nawiercony jest otwór z naciętym wewnętrznym gwintem, w który wkręcany jest wkręt.
Wkręty do drewna mogą być wkręcane w miękkie drewno bezpośrednio bez żadnego przygotowania. W przypadku twardego drewna może być konieczne nawiercenie otworu pod wkręt wiertłem co najmniej o numer mniejszym…

Szkic Norma
Nazwa Śruba pasowana z łbem 6-kt z gwintem długim
Wymiar/Zakres M8 - M48
Klasa 8.8 , 10.9 , Norma PN 12.9PN 82342
 NormaDIN DIN 609
Szkic Norma
Co to są połączenia gwintowe?
Połączenie gwintowe - połączenie rozłączne spoczynkowe, w którym elementem łączącym są gwintowane łączniki: śruba z nakrętką lub wkręt. W skład połączenia gwintowego wchodzą także elementy pomocnicze…
…)
W tego rodzaju połączeniach wkręt (1) (lub śruba) przytwierdza jeden element złącza (2) do drugiego (3). W elemencie (3) nawiercony jest otwór z naciętym wewnętrznym gwintem, w który wkręcany jest wkręt.
Wkręty do drewna mogą być wkręcane w miękkie drewno bezpośrednio bez żadnego przygotowania. W przypadku twardego drewna może być konieczne nawiercenie otworu pod wkręt wiertłem co najmniej o numer mniejszym…
... zobacz całą notatkę
