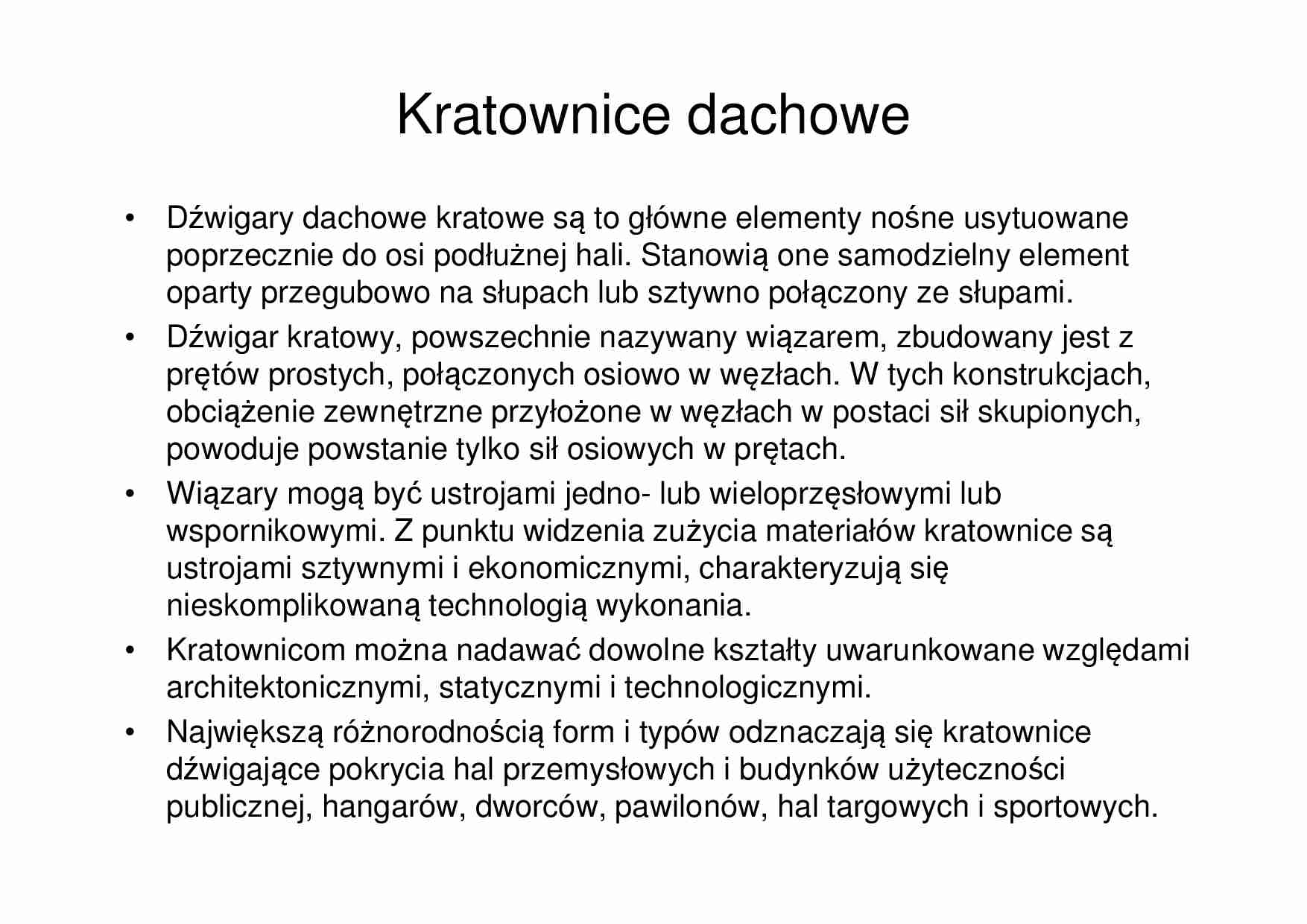

Kratownice dachowe
• Dźwigary dachowe kratowe są to główne elementy nośne usytuowane
poprzecznie do osi podłużnej hali. Stanowią one samodzielny element
oparty przegubowo na słupach lub sztywno połączony ze słupami.
• Dźwigar kratowy, powszechnie nazywany wiązarem, zbudowany jest z
prętów prostych, połączonych osiowo w węzłach. W tych konstrukcjach,
obciążenie zewnętrzne przyłożone w węzłach w postaci sił skupionych,
powoduje powstanie tylko sił osiowych w prętach.
• Wiązary mogą być ustrojami jedno- lub wieloprzęsłowymi lub
wspornikowymi. Z punktu widzenia zużycia materiałów kratownice są
ustrojami sztywnymi i ekonomicznymi, charakteryzują się
nieskomplikowaną technologią wykonania.
• Kratownicom można nadawać dowolne kształty uwarunkowane względami
architektonicznymi, statycznymi i technologicznymi.
• Największą różnorodnością form i typów odznaczają się kratownice
dźwigające pokrycia hal przemysłowych i budynków użyteczności
publicznej, hangarów, dworców, pawilonów, hal targowych i sportowych.
• Kratownice składają się z pasów – górnego i dolnego, połączonych prętami
pionowymi – słupkami i ukośnymi krzyżulcami. Wysokość konstrukcyjna to
odległość między osiami ciężkości pasów.
Z uwagi na geometryczny układ prętów zewnętrznych rozróżnia się
kratownice: o pasach równoległych, trójkątne, trapezowe, dwutrapezowe i
inne (łukowe, paraboliczne).
• Ukształtowanie geometryczne dźwigarów kratowych zależy od:
- rodzaju pokrycia dachu (blacha fałdowa, papa) i wymaganego spadku
połaci
- rozpiętości, sposobu podparcia i obciążenia ustroju
- gabarytów dźwigarów (transport z wytwórni) (wysokość drogowa ~ 2,50 m,
długość nawet do ~ 40 m)
Rodzaje kratownic płaskich i sposoby ich kształtowania
• kratownice o pasach równoległych - stosowane w dachach
jednospadowych lub o połaci poziomej oraz na podciągi
• kratownice trapezowe i o krzywoliniowym pasie dolnym
• kratownice trójkątne (dwuspadkowe) – stosowane przy małych rozpiętościach
i dużych spadkach dachu powyżej 20%
• kratownice dwutrapezowe, najczęściej stosowane rozwiązania nawet do
rozpiętości 36,0 m i przy spadkach połaci dachowej do 10%
• kratownice łukowe (paraboliczne, półparaboliczne)
• kratownice łukowe mogą mieć jeden lub oba pasy w kształcie łuku.
Pojedyncze pręty pasów są proste, tylko węzły leżą na krzywych łukowych.
W kratownicach stosuje się różne typy skratowań:
- tylko z krzyżulców
- ze słupkami i krzyżulcami
- krzyżowe
- półkrzyżowe
