Korozja materiałów budowlanych nieorganicznych - omówienie

Nasza ocena:

3
Pobrań: 126
Wyświetleń: 1099
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
 Korozja materiałów budowlanych nieorganicznych - omówienie - strona 1  Korozja materiałów budowlanych nieorganicznych - omówienie - strona 2  Korozja materiałów budowlanych nieorganicznych - omówienie - strona 3

Fragment notatki:

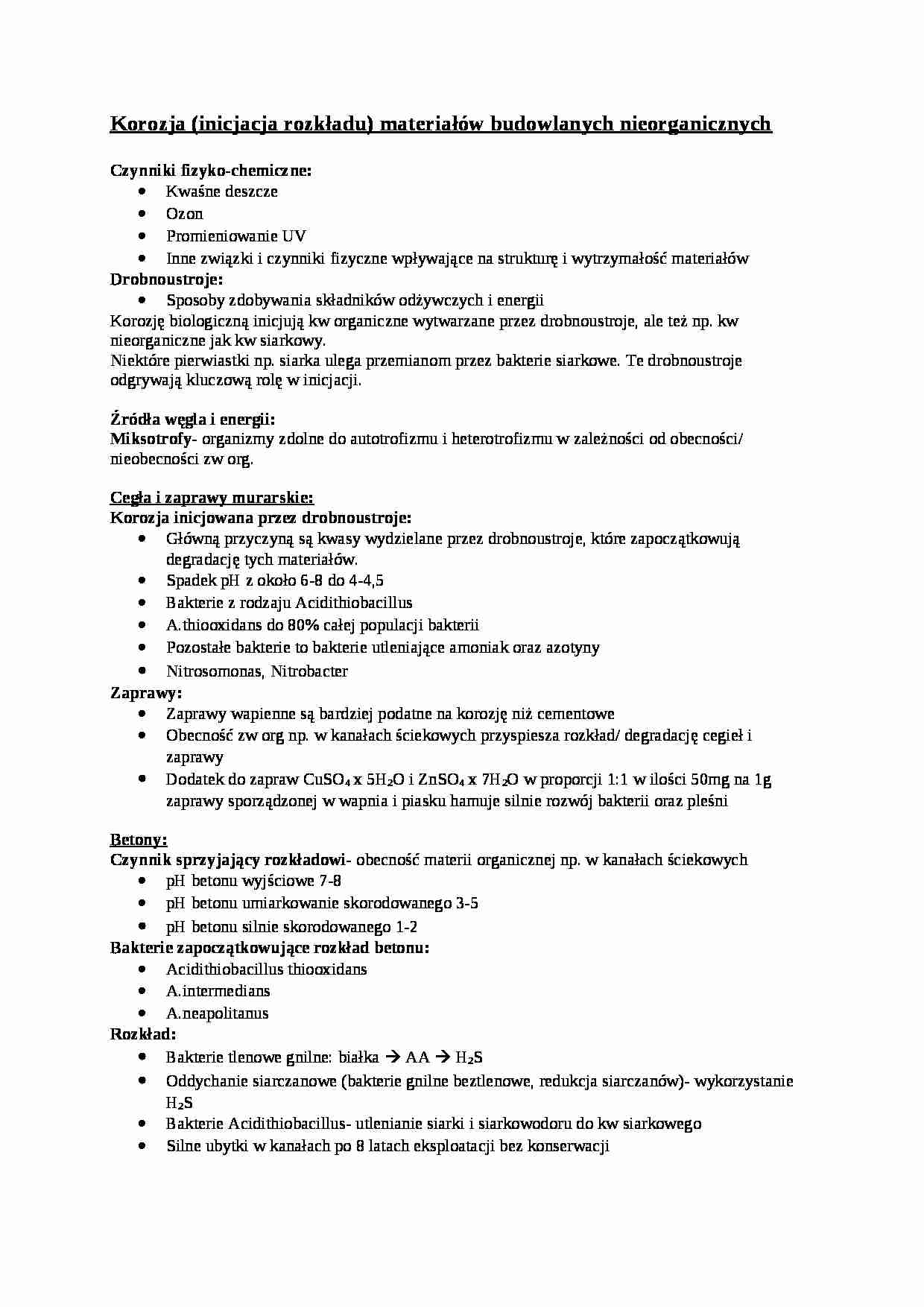

Korozja (inicjacja rozkładu) materiałów budowlanych nieorganicznych
Czynniki fizyko-chemiczne:
Kwaśne deszcze
Ozon
Promieniowanie UV
Inne związki i czynniki fizyczne wpływające na strukturę i wytrzymałość materiałów
Drobnoustroje:
Sposoby zdobywania składników odżywczych i energii
Korozję biologiczną inicjują kw organiczne wytwarzane przez drobnoustroje, ale też np. kw nieorganiczne jak kw siarkowy.
Niektóre pierwiastki np. siarka ulega przemianom przez bakterie siarkowe. Te drobnoustroje odgrywają kluczową rolę w inicjacji.
Źródła węgla i energii:
Miksotrofy- organizmy zdolne do autotrofizmu i heterotrofizmu w zależności od obecności/ nieobecności zw org.
Cegła i zaprawy murarskie:
Korozja inicjowana przez drobnoustroje:
Główną przyczyną są kwasy wydzielane przez drobnoustroje, które zapoczątkowują degradację tych materiałów.
Spadek pH z około 6-8 do 4-4,5
Bakterie z rodzaju Acidithiobacillus
A.thiooxidans do 80% całej populacji bakterii
Pozostałe bakterie to bakterie utleniające amoniak oraz azotyny
Nitrosomonas, Nitrobacter
Zaprawy:
Zaprawy wapienne są bardziej podatne na korozję niż cementowe
Obecność zw org np. w kanałach ściekowych przyspiesza rozkład/ degradację cegieł i zaprawy
Dodatek do zapraw CuSO4 x 5H2O i ZnSO4 x 7H2O w proporcji 1:1 w ilości 50mg na 1g zaprawy sporządzonej w wapnia i piasku hamuje silnie rozwój bakterii oraz pleśni
Betony:
Czynnik sprzyjający rozkładowi- obecność materii organicznej np. w kanałach ściekowych
pH betonu wyjściowe 7-8
pH betonu umiarkowanie skorodowanego 3-5
pH betonu silnie skorodowanego 1-2
Bakterie zapoczątkowujące rozkład betonu:
Acidithiobacillus thiooxidans
A.intermedians
A.neapolitanus
Rozkład:
Bakterie tlenowe gnilne: białka AA H2S
Oddychanie siarczanowe (bakterie gnilne beztlenowe, redukcja siarczanów)- wykorzystanie H2S
Bakterie Acidithiobacillus- utlenianie siarki i siarkowodoru do kw siarkowego
Silne ubytki w kanałach po 8 latach eksploatacji bez konserwacji
Betony poliestrowe: dodatek składników żywicznych- ubytki widoczne po 16 latach eksploatacji
Udział grzybów w korozji metali- styk betonu i drewna: Serpula Lacrymans, Fibroporia vaillantii, Coniophora puteana
Kamienie:
Naturalne materiały kamieniarskie wykorzystywane w budownictwie:
Skały magmowe: granity, bazalty


(…)

… korozji:
Drobnoustroje- tworzą biofilm, rozwijają się na materii organicznej
Porosty (pionierzy)
Mchy
Rośliny ruderalne- rosną za zaniedbanych budynkach np. brzoza
Inicjacja korozji- czynniki abiotyczne:
Zmienna wilgotność
Działanie światła (UV)
Temperatura (zmiany, kruszenie skał)
Wiatr
Zanieczyszczenie związkami nieorganicznymi (kwaśne deszcze, SO2, NOX)
Węglowodory alifatyczne, węglowodory aromatyczne

Pseudomonas
Zabezpieczenia przed korozją:
Powłoki ochronne (przemysł)
Chlorowanie (uzdatnianie wody do picia)

... zobacz całą notatkę



Komentarze użytkowników (0)

Zaloguj się, aby dodać komentarz
