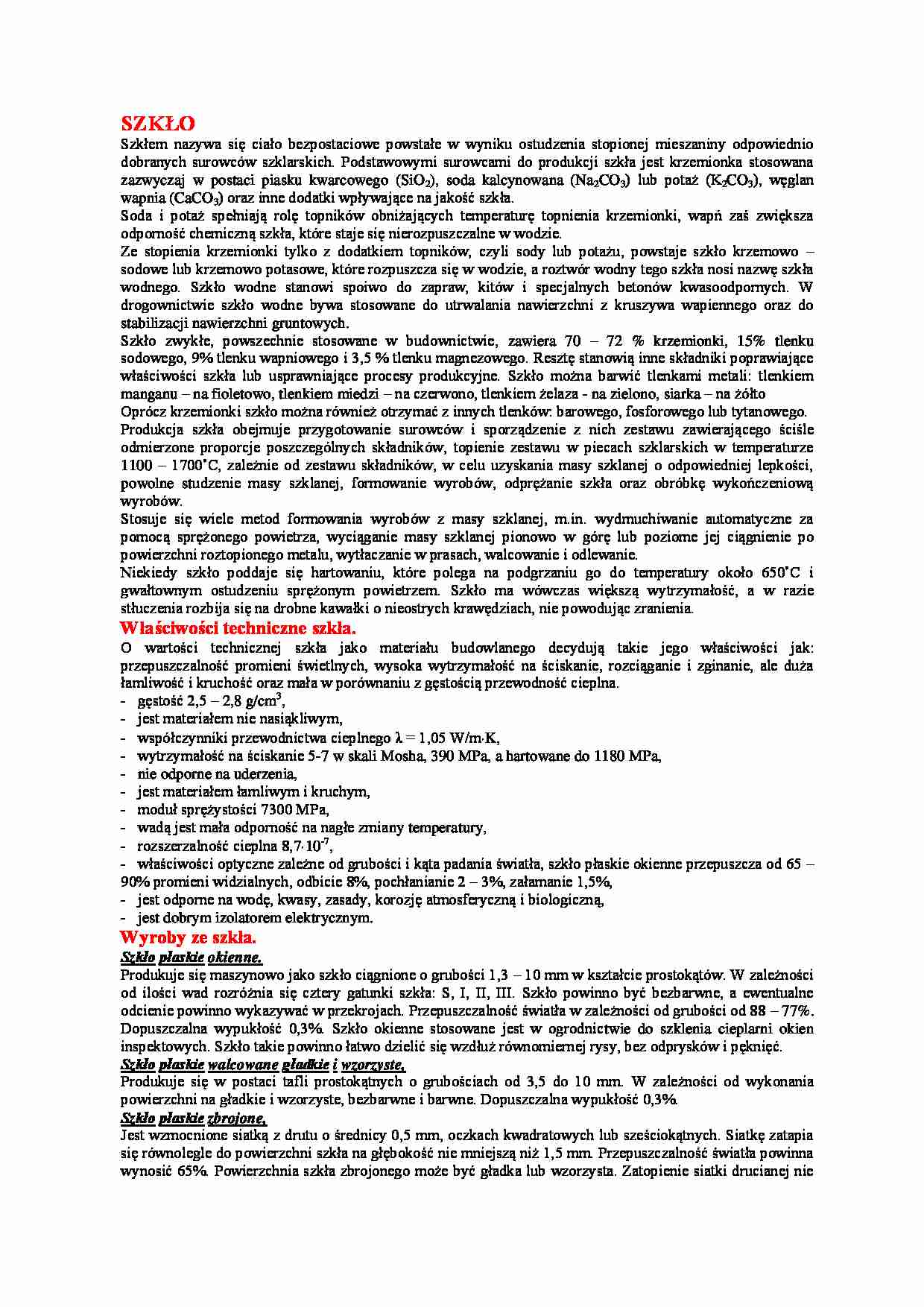

SZKŁO
Szkłem nazywa się ciało bezpostaciowe powstałe w wyniku ostudzenia stopionej mieszaniny odpowiednio dobranych surowców szklarskich. Podstawowymi surowcami do produkcji szkła jest krzemionka stosowana zazwyczaj w postaci piasku kwarcowego (SiO2), soda kalcynowana (Na2CO3) lub potaż (K2CO3), węglan wapnia (CaCO3) oraz inne dodatki wpływające na jakość szkła.
Soda i potaż spełniają rolę topników obniżających temperaturę topnienia krzemionki, wapń zaś zwiększa odporność chemiczną szkła, które staje się nierozpuszczalne w wodzie.
Ze stopienia krzemionki tylko z dodatkiem topników, czyli sody lub potażu, powstaje szkło krzemowo - sodowe lub krzemowo potasowe, które rozpuszcza się w wodzie, a roztwór wodny tego szkła nosi nazwę szkła wodnego. Szkło wodne stanowi spoiwo do zapraw, kitów i specjalnych betonów kwasoodpornych. W drogownictwie szkło wodne bywa stosowane do utrwalania nawierzchni z kruszywa wapiennego oraz do stabilizacji nawierzchni gruntowych.
Szkło zwykłe, powszechnie stosowane w budownictwie, zawiera 70 - 72 % krzemionki, 15% tlenku sodowego, 9% tlenku wapniowego i 3,5 % tlenku magnezowego. Resztę stanowią inne składniki poprawiające właściwości szkła lub usprawniające procesy produkcyjne. Szkło można barwić tlenkami metali: tlenkiem manganu - na fioletowo, tlenkiem miedzi - na czerwono, tlenkiem żelaza - na zielono, siarka - na żółto
Oprócz krzemionki szkło można również otrzymać z innych tlenków: barowego, fosforowego lub tytanowego.
Produkcja szkła obejmuje przygotowanie surowców i sporządzenie z nich zestawu zawierającego ściśle odmierzone proporcje poszczególnych składników, topienie zestawu w piecach szklarskich w temperaturze 1100 - 1700˚C, zależnie od zestawu składników, w celu uzyskania masy szklanej o odpowiedniej lepkości, powolne studzenie masy szklanej, formowanie wyrobów, odprężanie szkła oraz obróbkę wykończeniową wyrobów.
Stosuje się wiele metod formowania wyrobów z masy szklanej, m.in. wydmuchiwanie automatyczne za pomocą sprężonego powietrza, wyciąganie masy szklanej pionowo w górę lub poziome jej ciągnienie po powierzchni roztopionego metalu, wytłaczanie w prasach, walcowanie i odlewanie.
Niekiedy szkło poddaje się hartowaniu, które polega na podgrzaniu go do temperatury około 650˚C i gwałtownym ostudzeniu sprężonym powietrzem. Szkło ma wówczas większą wytrzymałość, a w razie stłuczenia rozbija się na drobne kawałki o nieostrych krawędziach, nie powodując zranienia.
Właściwości techniczne szkła.
O wartości technicznej szkła jako materiału budowlanego decydują takie jego właściwości jak: przepuszczalność promieni świetlnych, wysoka wytrzymałość na ściskanie, rozciąganie i zginanie, ale duża łamliwość i kruchość oraz mała w porównaniu z gęstością przewodność cieplna.
(…)
… cieplnego λ = 1,05 W/mK,
wytrzymałość na ściskanie 5-7 w skali Mosha, 390 MPa, a hartowane do 1180 MPa,
nie odporne na uderzenia,
jest materiałem łamliwym i kruchym,
moduł sprężystości 7300 MPa,
wadą jest mała odporność na nagłe zmiany temperatury,
rozszerzalność cieplna 8,710-7,
właściwości optyczne zależne od grubości i kąta padania światła, szkło płaskie okienne przepuszcza od 65 - 90% promieni…
… marblitowe stosuje się na okładziny murków, ścianek itp.
Szkło płaskie emaliowane.
Zwane również Vitrokolorem, otrzymuje się również przez pokrycie warstwą kolorowej emalii ceramicznej tafli szkła płaskiego lub wzorzystego hartowanego. Kolory emalii mogą być różne: żółty, niebieski, czerwony, pomarańczowy. Wymiary tafli wynoszą 30 x 30 - 240 x 150 cm, grubość 5- 8 mm. Szkło emaliowane stosuje…
... zobacz całą notatkę
Komentarze użytkowników (0)
