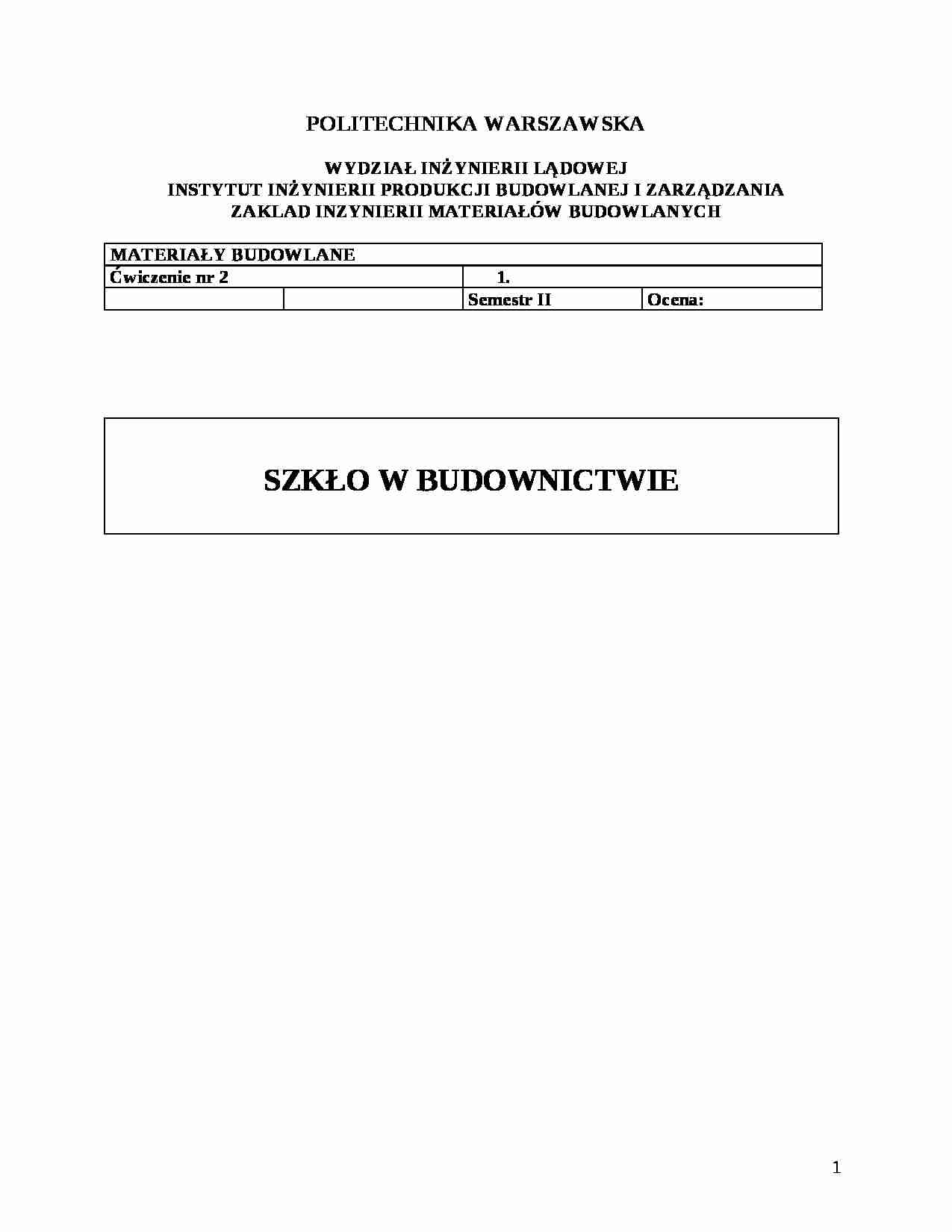

Szkło w budownictwie - obserwacje nr 2 - strona 1 Szkło w budownictwie - obserwacje nr 2 - strona 2 Szkło w budownictwie - obserwacje nr 2 - strona 3

Fragment notatki:


POLITECHNIKA WARSZAWSKA WYDZIAŁ INŻYNIERII LĄDOWEJ INSTYTUT INŻYNIERII PRODUKCJI BUDOWLANEJ I ZARZĄDZANIA ZAKLAD INZYNIERII MATERIAŁÓW BUDOWLANYCH MATERIAŁY BUDOWLANE Ćwiczenie nr 2 Semestr II Ocena: SZKŁO W BUDOWNICTWIE CZĘŚĆ 1 - DOTYCZĄCA SZKŁA PŁASKIEGO SZKŁO BUDOWLANE PŁASKIE Podstawowym produktem szklanym stosowanym w budownictwie jest szkło płaskie, wytwarzane obecnie głównie metodą termograwitacyjną (float), a także metoda walcowania, w małym zakresie metodą ciągnienia. Szkło płaskie stosowane jest zależnie od przeznaczenia w postaci pojedynczych tafli lub w postaci szkła warstwowego. Współczesne technologie produkcji szkła i wyrobów ze szkła pozwalają różnicować właściwości użytkowe, wygląd szkła, czynić z niego materiał wielofunkcyjny o bardzo dużych możliwościach stosowania. Szkło przepuszczając światło, jednocześnie może pełnić funkcje ochronne - przed promieniowaniem słonecznym, stratami ciepła z wnętrza budynków, przed hałasem, ogniem, uderzeniem, włamaniem. Może być jednocześnie dekoracyjne, np. szkło matowe, wzorzyste, emaliowane. SZKŁO CIĄGNIONE ZWYKLE OKIENNE Wytwarzane jest w postaci prostokątnych płyt. Pocięte płyty szklane mogą mieć powierzchnie polerowane, szlifowane lub matowe. Ze szkła płaskiego ciągnionego wytwarzane jest szkło bezbarwne zwykłe okienne, polerowane, wykorzystywane obecnie głównie w pracach renowacyjnych w starych obiektach (okna, drzwi).
Szkło ciągnione jest wytwarzane jako bezbarwne bardzo jasne, a także barwione - stosowane do otworów okiennych (stare budownictwo).
SZKŁO PŁASKIE CIĄGNIONE wg PN-EN 572-4 Określenie wymiarów: Należy zmierzyć długość nominalną H, szerokość nominalną B oraz Grubość rzeczywistą, która jest średnią czterech pomiarów, wykonywanych z dokładnością do 0,01 mm, w połowie długości każdego boku. Pomiar należy wykonać przyrządem typu mikrometr szczękowy. Długość, szerokość i prostokątność Nominalne wymiary szyby: długość H i szerokość B nie powinny być większe niż wymiary wyznaczonego prostokąta będącego wynikiem powiększenia nominalnych wymiarów o dopuszczalne plusowe tolerancje lub mniejsze niż wymiary wyznaczonego prostokąta pomniejszonego o dopuszczalne minusowe tolerancje. Boki wyznaczonych prostokątów

(…)

… powinno być matowoszare (współczynnik odbicia między 0,2 a 0,4) z siecią linii o grubości 10 mm w kolorze zdecydowanie kontrastującym z tłem. Sieć linii powinna obrazować ścianę z cegieł o wymiarach 200 mm na 70 mm, przy czym każda linia poprzeczna powinna być przesunięta o 100 mm od linii górnych i dolnych. Ekran powinien być oświetlony naturalnym światłem rozproszonym lub sztucznym odpowiadającym dziennemu oświetleniu…
… między producentem i odbiorcą produkcję pustaków o innych wymiarach pod warunkiem, że wymiary te będą zgodne z zasadami koordynacji modularnej w budownictwie.
METODY OBSERWACJI
Badanie zdolności rozpraszania światła.
Badanie przeprowadza się obserwując włókno żarówki 60W przez badany pustak z odległości 70cm, przy czym odległość pustaka od żarówki winna wynosić 30 cm.
BADANIE KSZTAŁTKI SZKLANEJ
KLASYFIKACJA
Rodzaj…
… drobnowymiarowe ze szkła litego lub z pustką w środku, takie jak luksfery, pustaki, kopułki dachowe.
Luksfery
Są to kształtki z pełnego szkła o kwadratowej podstawie o boku podstawy na ogół 150, 200, 240 mm i masie odpowiednio 1,2; 2,2; 3,5 kg. Wytrzymałość luksferów nie powinna być mniejsza niż 3 MPa, a przepuszczalność światła - nie niższa od 60%. Wyroby te są odporne na zmiany temperatury w granicach 30…
... zobacz całą notatkę
