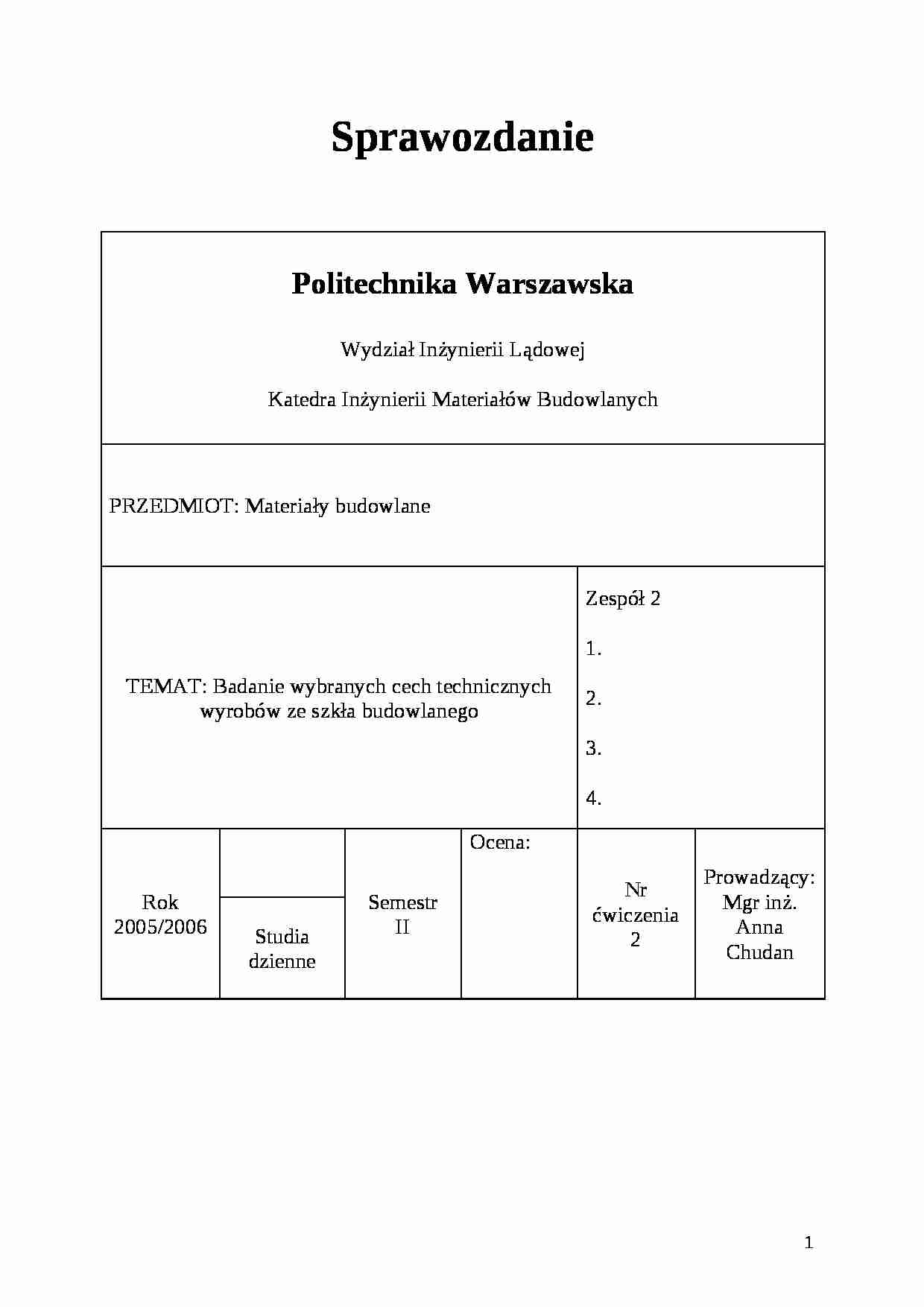

Sprawozdanie Politechnika Warszawska Wydział Inżynierii Lądowej
Katedra Inżynierii Materiałów Budowlanych
PRZEDMIOT: Materiały budowlane
TEMAT: Badanie wybranych cech technicznych wyrobów ze szkła budowlanego
Zespół 2
1.
2.
3.
4.
Rok 2005/2006
Semestr
II
Ocena:
Nr ćwiczenia
2
Prowadzący:
Mgr inż. Anna Chudan
Studia dzienne
Spis treści Przedmiot badania Przedmiotem badania są trzy rodzaje szkła: Szkło płaskie float - są to płyty otrzymywane przez cięcie taśmy formowanej na powierzchni stopionego metalu (przeważnie cyny). Może być ono poddawane dalszej obróbce polegającej na hartowaniu, gięciu, polerowaniu itp. Jest to szkło przejrzyste o jednolitej grubości, które charakteryzuje się brakiem zniekształceń optycznych. Jest ono szerzej stosowane od szkła ciągnionego i walcowanego, gdyż wykazuje lepsze właściwości.
Szkło walcowane zbrojone polerowane - to płyty ze szkła walcowanego gładkiego lub wzorzystego, bezbarwnego lub barwionego w masie, które mają wtopioną w procesie walcowania siatkę metalową. W przypadku stłuczenia siatka metalowa utrzymuje odłamki szkła zapobiegając ich wypadaniu. Są one stosowane do szkleń poziomych i pionowych, gdzie jest wymagana podwyższona wytrzymałość i odporność na uderzenia.
Pustaki szklane - są to kształtki szklane o podstawie kwadratowej spajane z dwóch wyprasowanych elementów. Powoduje się pustaki bezbarwne, przejrzyste lub barwne, o przepuszczalności światła 50-75% w zależności od barwy. Stosuje się je do wypełniania przegród doświetlających. Dzięki stosunkowo wysokiej odporności ogniowej, dobrej izolacyjności akustycznej oraz izolacyjności termicznej znajdują szerokie zastosowanie w budownictwie.
Badanie szkła płaskiego float Zakres badania i metody badawcze wg PN-EN 572-4.
- Wymiary
Pomiar grubości wykonujemy mikrometrem szczękowym. Grubość rzeczywista jest średnią czterech pomiarów wykonanych z dokładnością do 0,01 mm, przy połowie długości każdego boku. - wady optyczne
Badaną szybę ustawić pionowo w odległości 3 m od ekranu. Ekran powinien być matowo szary z siecią linii w kolorze kontrastującym z tłem lub sieć linii powinna obrazować ścianę z cegieł. Punkt obserwacji powinien być umieszczony w odległości 1 m od szyby, a kierunek obserwacji powinien być prostopadły do ekranu. Szybę należy tak ustawić, aby tworzyła z ekranem kąt 45 stopni. Przez badaną szybę obserwować ekran i zanotować wszystkie zniekształcenia obrazu.
(…)
… innych wymiarach.
Barwa pustaków
Bezbarwne
Dopuszcza się zarówno bezbarwne jak i barwne.
Wady
Kamienie oszklenia: brak
Krople: brak
Węzły: brak
Piana: brak
Pęcherze: brak
Nici cienkie: brak
Smugi: brak
Gładkość powierzchni: Gładka
Powierzchnie czołowe powinny być gładkie.
Zdolność rozpraszania światła
Wężyk żarówki niewidoczny - dobre rozproszenie
Szczegóły skrętki świecącej żarówki nie mogą być wyraźnie widoczne…
… kształtu i wymiarów - za pomocą przymiarów lub sprawdzianów
- oględziny zewnętrzne - barwę i jakość szkła oraz jakość wykonania należy badać nieuzbrojonym okiem. Wady szkła oraz wady wykonania należy sprawdzać z odległości 60 cm. Możliwe wady to: kamienie oszklenia, krople, węzły, piana, pęcherze, nici cienkie, smugi, brak gładkości powierzchni zewnętrznej.
- sprawdzenie masy - zważenie każdej kształtki…
